CAD圖形無法填充是什么原因?qū)е碌模?/p>
我們在使用CAD繪圖時,遇到無法填充圖案時該怎么辦呢?
1.我們需要先查看一下圖形的間隙設置。因?yàn)橛行﹫D形在比較下,間隙設置太大的話很可能視覺上產生封閉的錯覺。 另外還有一個可能是圖形邊界有多重圖線重合。

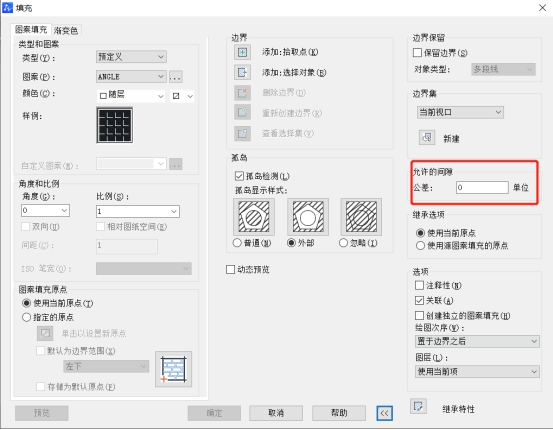

2.在菜單欄中選擇繪圖-圖案填充,查看“允許的間隙”大小,間隙太大的話可適當調整。
3.如果不是間隙的問題的話,那就證明圖形是封閉的。這時可以查看命令行,檢查是否打開FILL變量(當其關閉的時候圖形是不能顯示填充的)。
