CAD快速繪圖技巧
CAD不規則圖形繪制技巧,在CAD中我們有時需要從掃描圖上描一些不規則的圖形,或者要自己設計一個簽名,用直線或多段線命令太費勁,不僅畫起來不那么得心應手,還要不停地回車確定點坐標,那CAD是否提供了隨手畫的功能呢?
答案是肯定的。雖然我們?cè)诓藛卫镎也坏竭@個命令,但這個功能卻已經伴隨CAD很多年了,而且有兩個命令名:SKETCH(草圖; 素描)和FREEHAND(徒手畫)。兩個命令是相同的;CAD的徒手畫就是根據光標的移動繪制的一系列連續的線段。徒手畫由多條直線段所組成,在開始繪圖前,必須設置最短線段的長度,也就是命令提示的“記錄增量”。紀錄增強卻小越短,草圖就越精確,但太短的線段會大幅增加文件的大小。,默認值是1,自己可以根據描繪精度的需要進行設置,也可以直接在圖中拾取一段長度作為記錄增量。
徒手畫的基本操作步驟

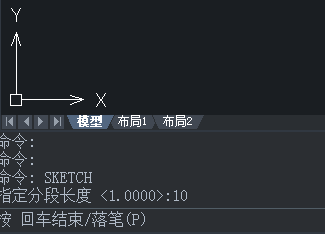

1. 輸入SKETCH或FREEHAND,回車。
2. 設置記錄增量,也就是基本線段長度??梢暂斎腴L(zhǎng)度值,也可以在圖中拾取。
3. 單擊,指定起點,開始描繪。
4. 移動光標,繪制暫時的徒手描繪草圖。
5. 單擊,相當于提筆停止描繪。
再次單擊可以繼續繪制其他圖形,如果繪制錯誤,可以輸入E后移動光標擦除剛繪制的線段。輸入R(記錄)或回車可以結束繪制并將繪制的圖形保留在圖中。
