CAD中直線與平行線的用法及含義

直線和平行線在CAD中怎么用?我們在等軸測模式下繪制直線主要有好幾種方法,而在等軸測模式下繪制平行線,我們可使用復制或者偏移命令來實現。

1.極軸繪制直線

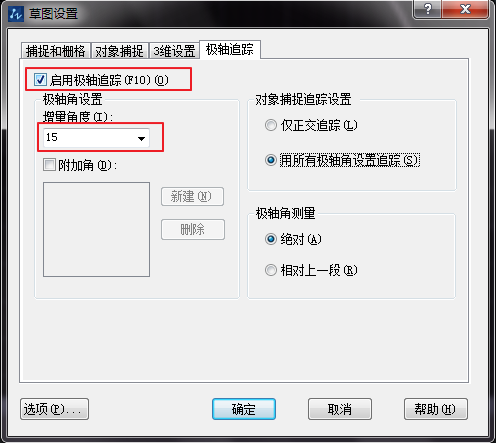

我們在 在等軸測模式下,開啟極軸追蹤、對象捕捉和自動追蹤功能,并在草圖設置對話框中的極軸追蹤選項卡中設置<極軸角的增量角為15度。這樣就能更方便地捕捉到特殊角度的極軸,快速定位特殊角度的直線。

CAD中直線與平行線的用法及含義

2.正交模式繪制直線

與三個直角坐標軸均不平行的一般位置直線,可關閉正交模式,沿軸向測量獲得該直線兩個端點的軸測投影,然后連接其端點的投影點,即可繪制一般位置直線的軸測圖。與直角坐標軸平行的直線,可在等軸測模式下打開正交模式,使直線與相應的軸測軸平行。對于平面多邊形,其軸測圖是由邊線的軸測圖投影連接而成的,因此可以將等軸測多邊形分解為多條直線來繪制。

CAD中直線與平行線的用法及含義

3.極坐標軸繪制

繪制的直線與不同的軸測軸平行時,輸入的極坐標值與極坐標角度將不同。

當直線不與任何軸平行時,先通過測量定位直線兩端點,然后繪制連線。

當直線與X軸平行時,極坐標角度輸入30度或者-150度。

當直線與Y軸平行時,極坐標角度輸入-30度或者150度。

當直線與Z軸平行時,極坐標角度輸入90度或者-90度。
