CAD如何填充圓環?
圓填充時,我們經常把整個圓都填充滿,就達不到環形填充,但是我們可以運用孤島填充來達到環形填充的效果。孤島填充是填充的一種,它可以檢測到填充區域的閉合區域,區域必須是閉合的,不然孤島填充是無效的。下面我們來看看它怎么用吧!

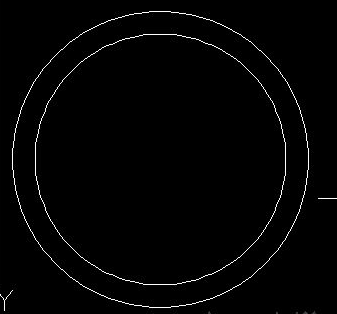

1.我們以下圖圓環為例:
2.我們輸入填充命令符“hatch”,進入填充菜單。
3. 然后我們進行最關鍵的一步,把“孤島監測”勾選上,然后選擇里面的“普通”;如果只填充圓環外的區域,可以選擇“外部”;同時,我們點擊選擇對象,把兩個圓選上,右鍵,確定。

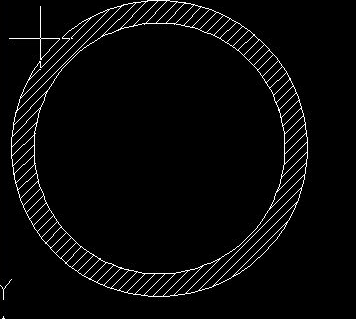

4.這樣就達到圓環填充的效果了。
推薦閱讀:機械制圖
推薦閱讀:機械設計
