CAD中虛線太密了怎么辦?

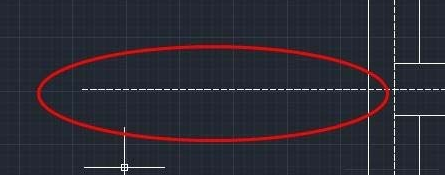

在CAD繪圖時,如果圖形線型過密的話,需要很仔細才能看出來,這樣費時又費力,那我們?cè)撊绾稳フ{(diào)整呢?
1.首先,我們打開中望CAD軟件,插入需要調整的圖紙。

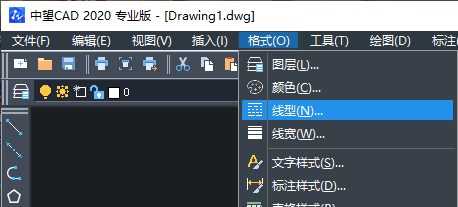

2.從上圖中我們可以看到虛線過密,我們點擊菜單欄里的“格式”,下拉菜單欄里的“線型”的選項,線型即是調整直線的類型。

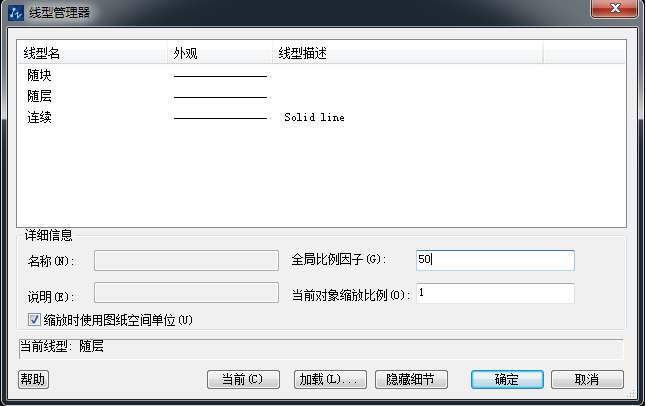

3.點擊“線型”,出現如下界面,選擇虛線旁邊的“全局比例因子”,改為50到100之間, 完成后記得點擊“當前”,將設置保存為當前使用狀態, 最后點擊確認,操作完成。
4.我們可以根據需求來調整比例。
