CAD如何用對象追蹤得知圖形角度
我們?cè)贑AD的繪制時,我們有時候會要輸入相對于上一條直線的角度,直線長度時我們已知的,除了旋轉和手動的計算這兩個方法外,還有沒有其他的辦法呢?
1. 首先,我們打開中望CAD軟件。

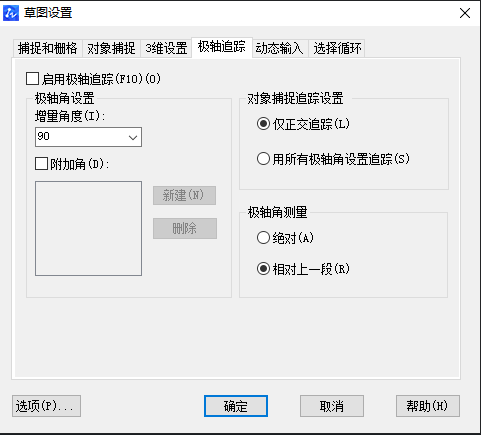

2. 我們打開對象捕捉。

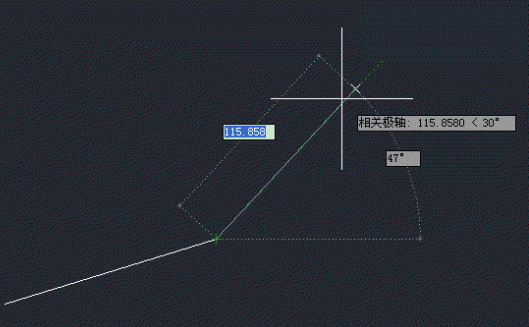

3. 我們?cè)诶L制時,把極軸、對象捕捉、對象追蹤、DYN(即 動態輸入)全打開,畫第二條線的時候,我們就能看到相關的極軸的值;有了方向后,用方向距離輸入法,輸入長度即可,我們可以看下面的例子。
