CAD放樣命令快捷鍵

所謂放樣，就是一個變化的截面，沿著指定的路徑或方向，進行掃描得到一個三維實體的過程。截面就是具有放樣實體截面相同特征的而為對象。需要注意的事，使用放樣命令時，我們需要指定兩個或以上的橫截面來創建放樣實體。

cad中使用放樣的方法有如下這些：

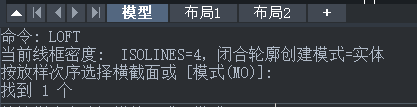

命令行：在命令行中輸入loft

功能區：【實體】——【實體】——【放樣】選擇放樣即可

工具欄：【實體】——【放樣】

菜單欄：上方菜單欄點擊選擇【繪圖】——【實體】——【放樣】

執行后，系統就會掃描出三維實體圖形。

用戶只需要根據命令行提示進行相關指定點和設置的操作即可。

注意一點：放樣時使用的曲線必須全部放開或者全部閉合，而不能選擇同時兩種曲線的一組截面。
