CAD怎樣讓圖紙不讓被別人修改
我們在CAD軟件繪制完設計圖時,想要給朋友看,為了防止圖紙被修改,我們該怎么去設置只讀模式?

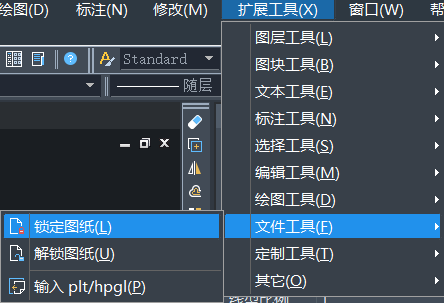

1.我們先打開CAD軟件,插入圖紙。2.然后我們點擊上方工具欄【擴展工具】——【文件工具】——【鎖定圖紙】
3.下方命令欄會出現提示鎖定后的實體將無法修改,則他人僅看圖,沒有密碼無法修改,如下圖所示:
4.最后輸入“Y”則鎖定圖紙設置完成。
5.如果需要解鎖圖紙,步驟是類似的,上方工具欄的【擴展工具】——【文件工具】——【解鎖圖紙】
6.根據下方命令欄的提示操作,選擇需要解鎖的實體按回車鍵即可,如下圖所示:
7、根據提示輸入此鎖定圖形的密碼,密碼正確解鎖之后就可以重新編輯圖紙了。
