你知道如何給CAD繪制的橢圓弧設置尺寸嗎?
橢圓弧和橢圓的區別是,橢圓的是閉合的圖形,而橢圓弧就像是一條線段;橢圓弧是橢圓的一部分。橢圓弧與圓弧又有著很大的區別,比如說:橢圓分長短軸兩個半徑。我們在繪制橢圓弧也需要確定橢圓弧所在的橢圓的兩條軸及橢圓弧的起點和終點的角度的,在繪制完橢圓時我們該如何標注尺寸呢?本文給大家介紹一些技巧,希望能幫助到大家!
橢圓弧繪制方法:
1. 我們可以輸入EL命令,再輸入A,回車,再根據命令指示就可以繪制橢圓弧了。

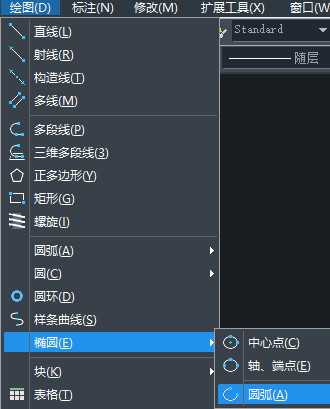

2. 我們在界面欄點擊“繪圖”點擊“橢圓”在點擊“橢圓弧”。
以上兩種方法都可以幫助我們快速的繪制橢圓弧。
如何給橢圓弧標注尺寸:
1. 標注橢圓的長短軸的長度,在命令行里面輸入DLI命令或者輸入快速標注DIMARC命令,按回車鍵,便可在輸入框里面輸入需要標注的尺寸。
