CAD深度符號插入技巧
在中望CAD軟件中機械制圖中標注深度符號怎么插入,我們在CAD繪圖時,需要經常對圖形深度做標注,標示深度尺寸,那我們怎樣用專業的符號標示深度,并把它顯示出來呢?本文給大家介紹怎樣插入深度符號,希望能幫助到大家!
1.首先,我們打開中望CAD軟件。

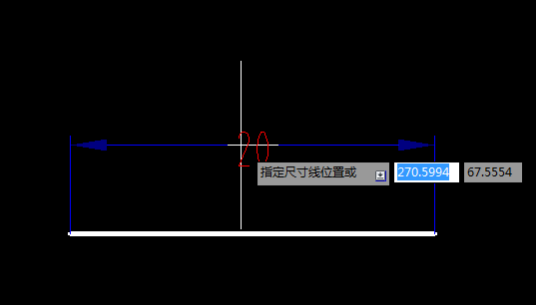

2.繪制一條長為20的直線并對直線進行尺寸標注。

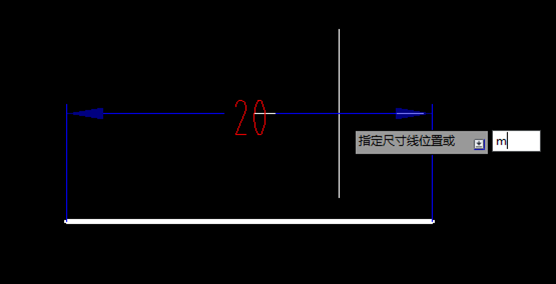

3.如圖所示,我們在標注尺寸的過程中根據命令行提示輸入快捷鍵M(多行文字)

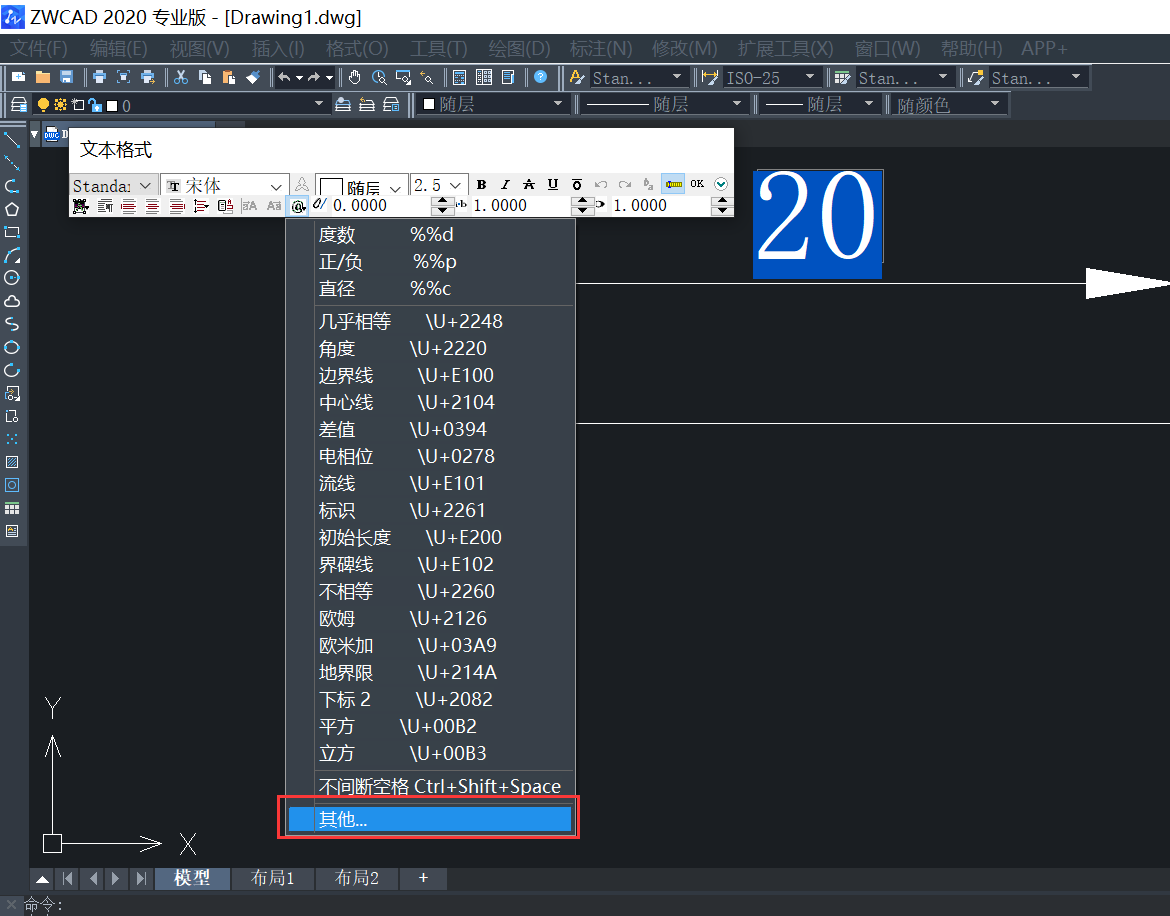

4.我們在彈出“文字格式”對話框,在選項欄中找到“@”,并點擊它,在它彈出的下拉菜單中找到“其他”,點擊。
5.在彈出了“字符映射表”,先選擇字體“AMGDT”,在出現的字符中找到深度符號。說明一下,這個字體我們也是需要一個一個的去找的,看哪個字體中有深度符號,就選擇哪個字體。
6.鼠標左鍵雙擊深度符號,當它出現在“復制字符”框中時,用鼠標左鍵選中它,然后點擊“復制”按鈕。然后,我們回到了CAD的標注,在20前面直接“ctrl+v”,粘貼完畢。

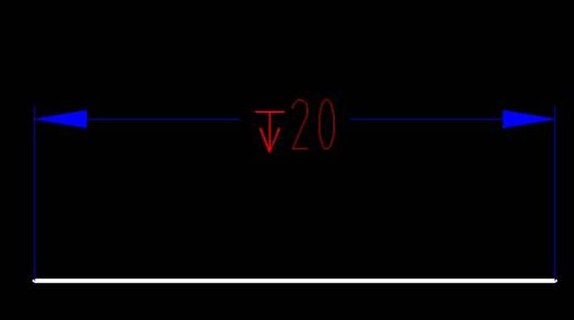

7.如下圖所示,完成標注,這個標注中就有了深度符號,有了這個標注一看就知道是深度20。
