CAD設計彎頭有什么技巧?
我們?cè)贑AD設計圖形時,為了設計圖紙的美觀及設計圖的實用性我們?cè)谠O(shè)計圖形時,需要與彎頭相結合,本文給大家介紹如何繪制彎頭,希望能幫助到大家!
1. 首先,我們打開中望CAD軟件,在繪圖區域畫一條長度為1000左右的線段,命名為AB。

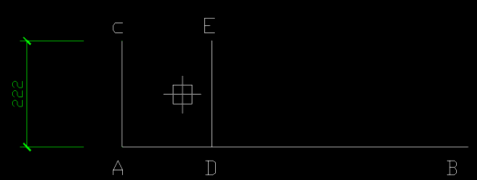

2. 以AB線段的端點為起點,再畫一條長度為222的線段,這條線段命名為AC。
3. 接著,將AC向右偏移188.5,得到一條線段,命名為DE。

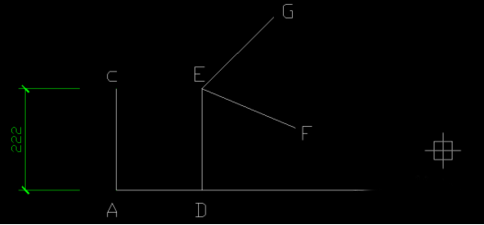

4. 選直線DE以E點為中心,通過旋轉和復制,先輸入RO+空格,再輸入C+空格,旋轉角度為67.5°,得到線段EF及EG。

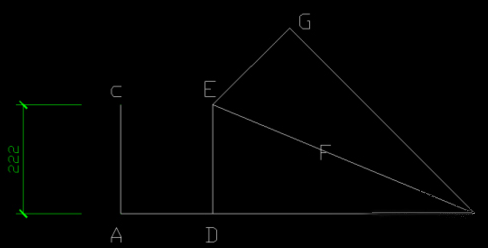

5. 輸入F,按住shift鍵的同時點擊AB和EF,得到它們的圓心,同時,連接BG。

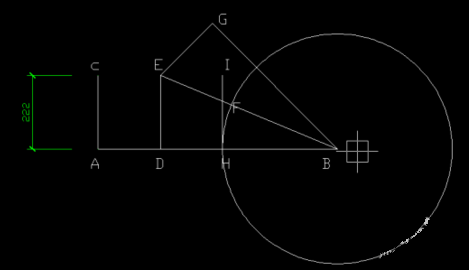

6. 再以D點為中心,通過對AC線段鏡像,得到線段HI,以B為圓心,HB為半徑畫圓。效果如下:

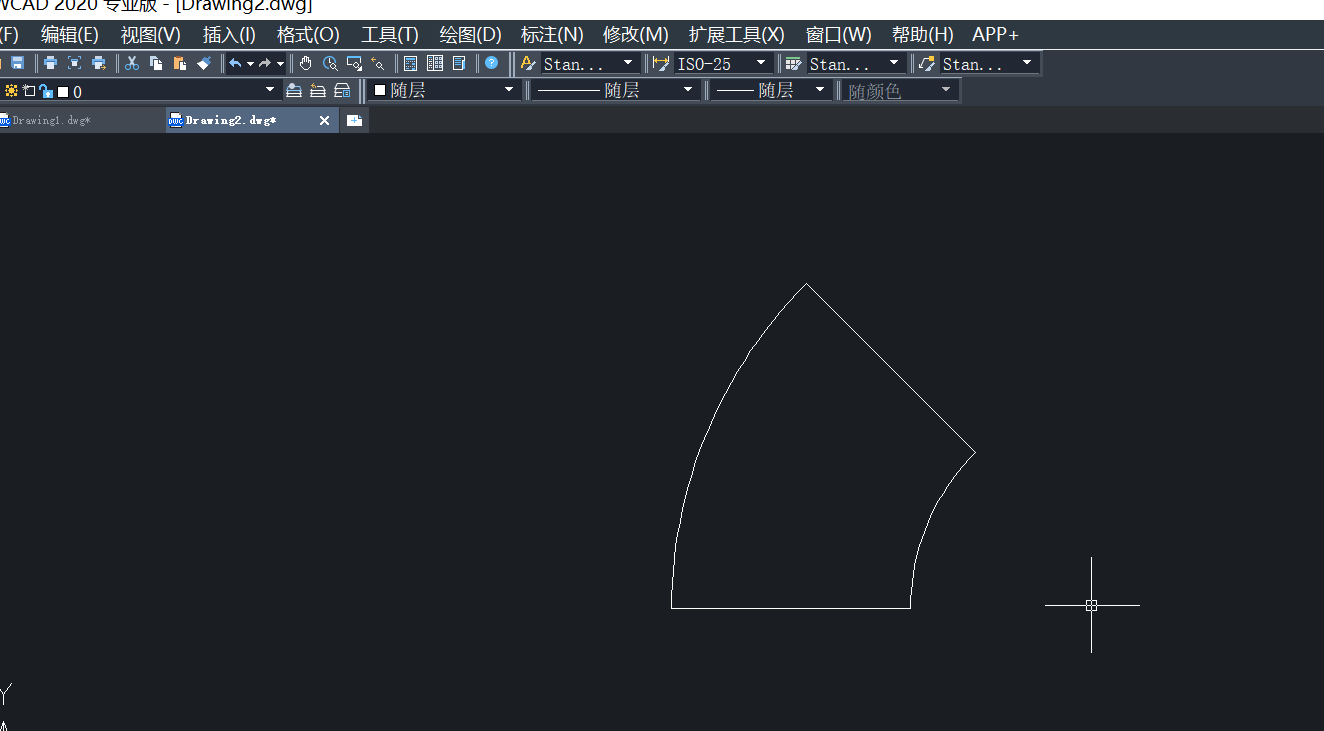

7. 我們把多余的線條刪除掉,調整線型,這樣我們的彎頭就繪制完成了。
