CAD如何打印加長圖紙
在CAD軟件操作過程中，根據繪制圖的具體情況可能需要加長圖紙進行打印，那怎樣打印加長圖紙呢，以中望CAD為例，解決方法具體步驟如下：

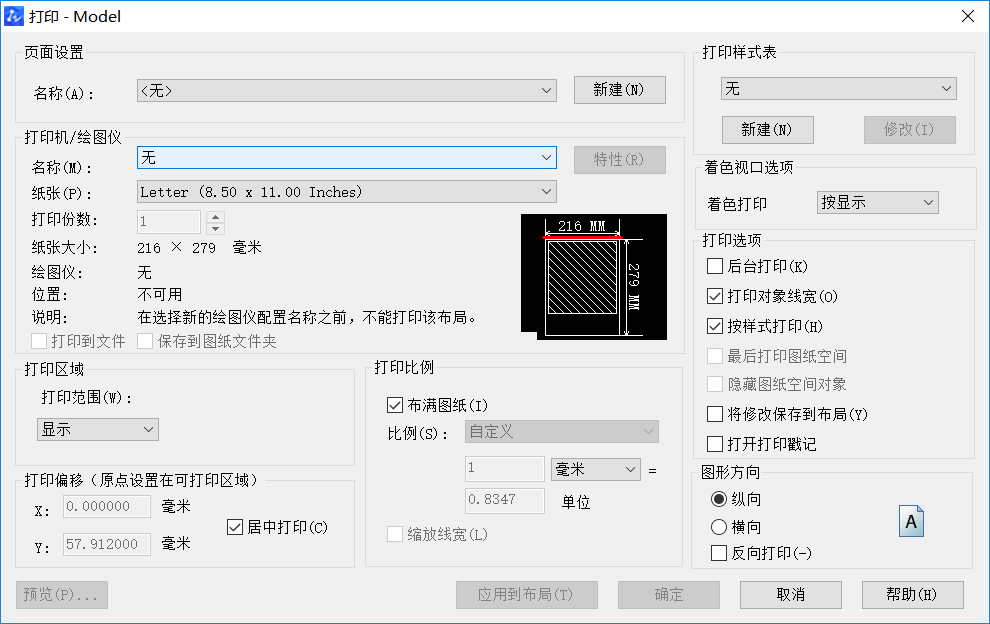

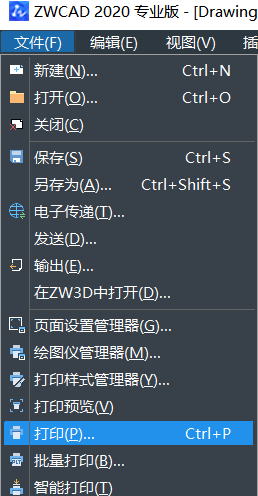

1、打開CAD軟件，點擊打開打印圖紙對話框：文件——打印，或者使用快捷鍵CTRL+P，如下圖所示；

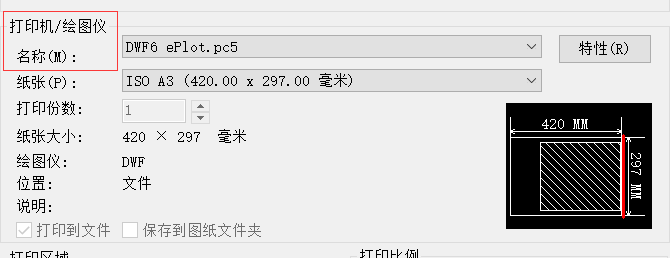

2、找到打印機/繪圖儀按鈕，選擇打印機的名稱，如圖所示；

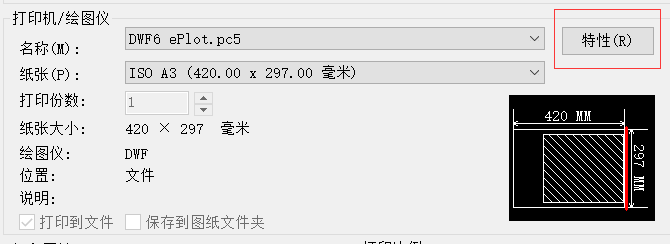

3、點擊打印機/繪圖儀右邊的特性按鈕，打開繪圖儀對話框，如圖；

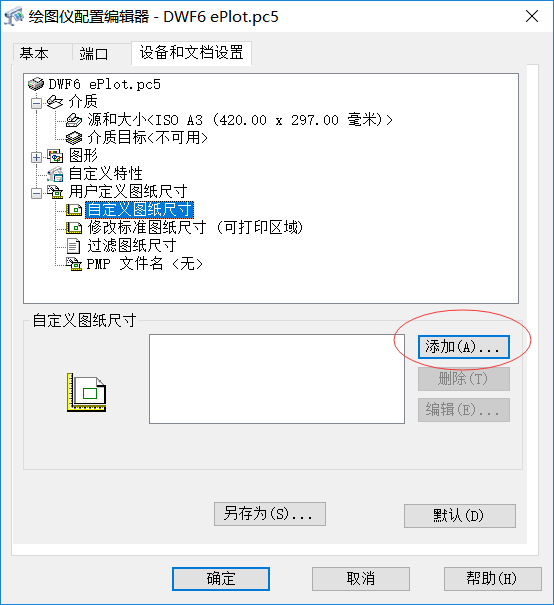

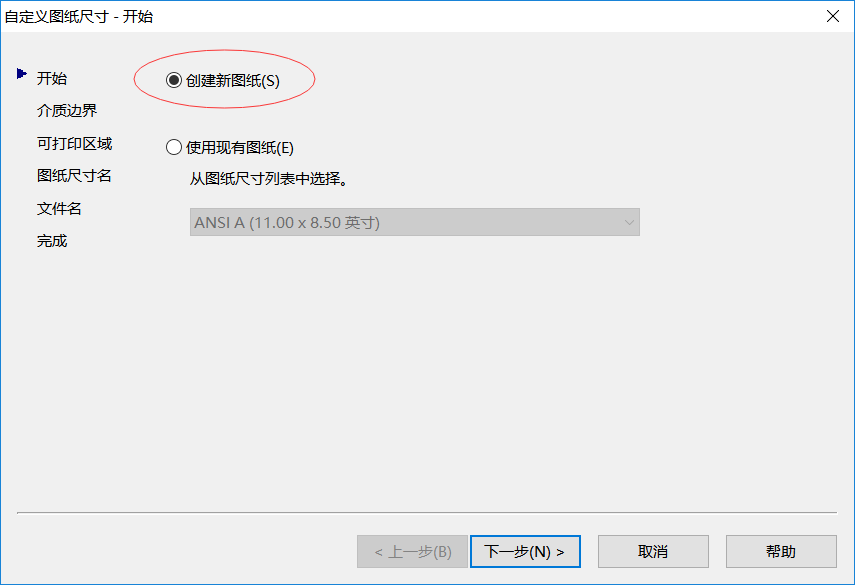

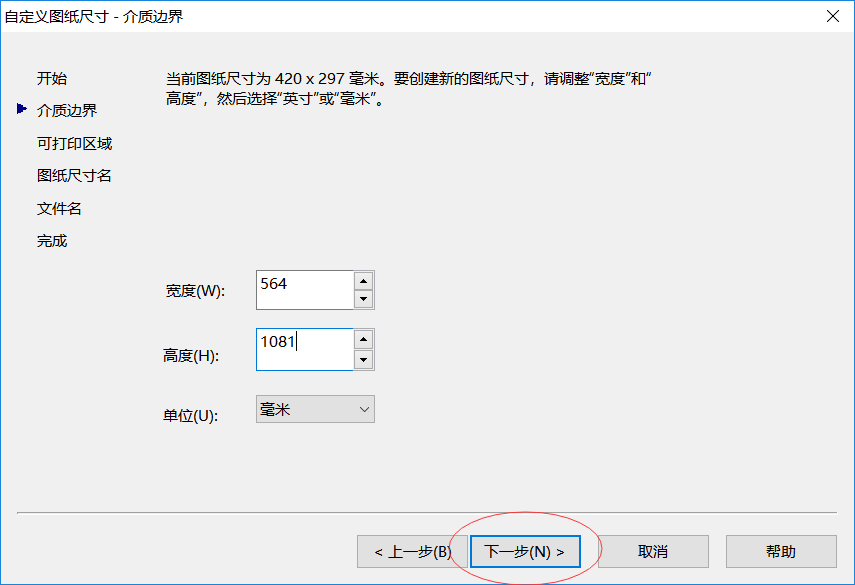

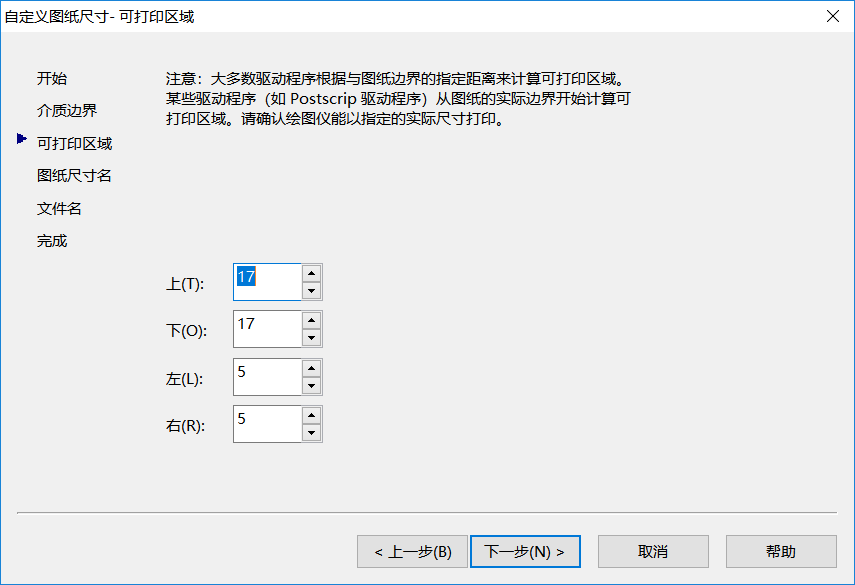

4、在彈出的對話框里選擇自定義尺寸，然后點擊添加按鈕，下一步，創建新圖紙，輸入完介質邊界、可打印區域和尺寸以后繼續點擊下一步，如下圖所示；

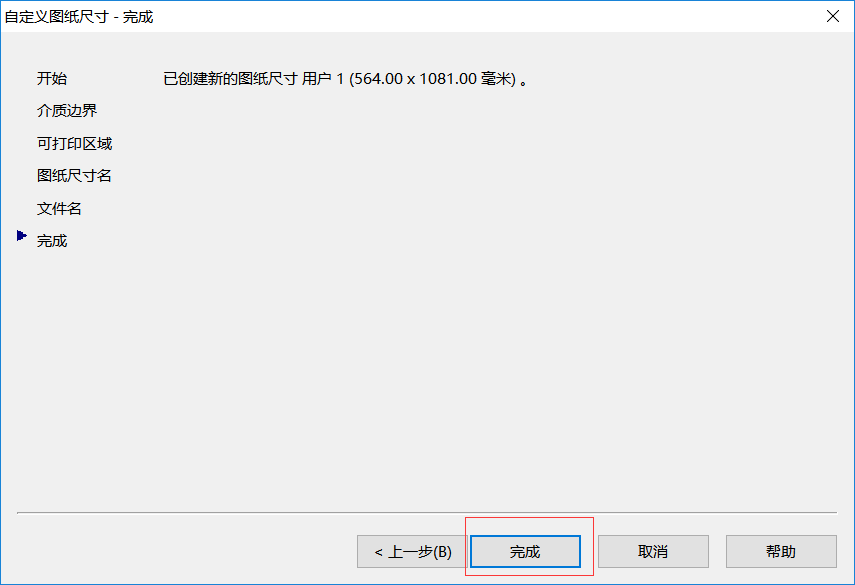

5、設置完以后會自動彈出一個對話框，點擊完成按鈕，則設置完成，操作如下圖所示；
6、返回到打印對話框界面，在紙張中選擇剛才設置的圖紙尺寸，也就是剛才自定義的圖紙尺寸進行打印，則完成打印要求。
不同作業的圖紙會有不同的打印要求，掌握自定義圖紙的方法可以方便以后圖紙的各種設置。
