我們在日常使用CAD軟件進行繪圖的時候,為了使CAD圖紙顯示詳細,經常會對CAD圖紙進行標注。如果需要給CAD圖紙的標注添加上前后綴,該如何操作?今天和大家分享一下,CAD圖紙標注怎么添加前后綴?具體演示操作如下:

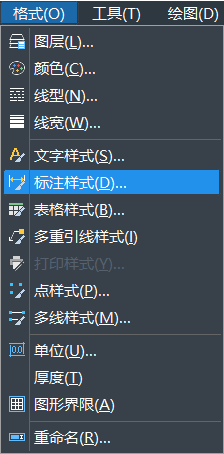

1、 首先打開CAD軟件,點擊工具欄格式,下拉繼續點擊“標注樣式”,如下圖所示。

CAD圖紙標注添加前后綴的方法

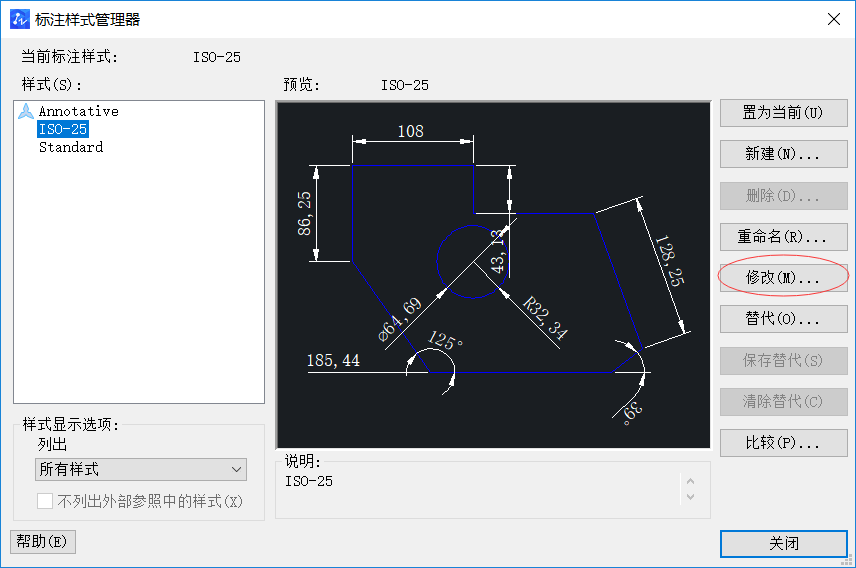

2、點擊標注樣式后彈出標注管理器對話框,點擊右側修改按鈕,點擊修改后彈出對話框如下圖所示。

CAD圖紙標注添加前后綴的方法

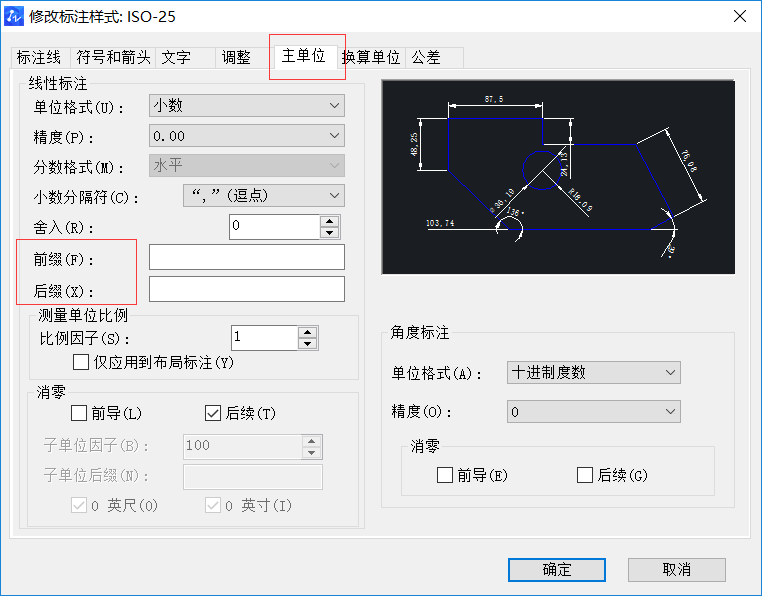

3、修改標注樣式對話框可以修改各個選項的屬性值,本篇只講主單位。選擇“主單位”,即可進行前綴和后綴添加,如下圖所示。

CAD圖紙標注添加前后綴的方法



4、添加完成后,點擊確定返回圖紙,這時候會跳轉回【標注樣式管理器】主彈窗,我們可以在預覽窗口中看到標注文本已經添加好了前后綴,之后點擊【關閉】按鈕即可,返回圖紙則會看到自己添加的前綴和后綴。

今天關于CAD圖紙標注添加前后綴的方法就分享到這里,方法比較簡單,相信大家都能掌握。學習CAD制圖的小伙伴們,有需要的可以自己試著來操作一下。
