CAD標注較簡單,但是如果想讓圖紙看起來更美觀,普通的標注是不能滿足要求,這時候需要對CAD標注樣式做一些設置,該如何操作呢? 具體步驟如下;
一、設置“標注樣式”
1、打開CAD軟件,接著打開需要標注的圖紙。

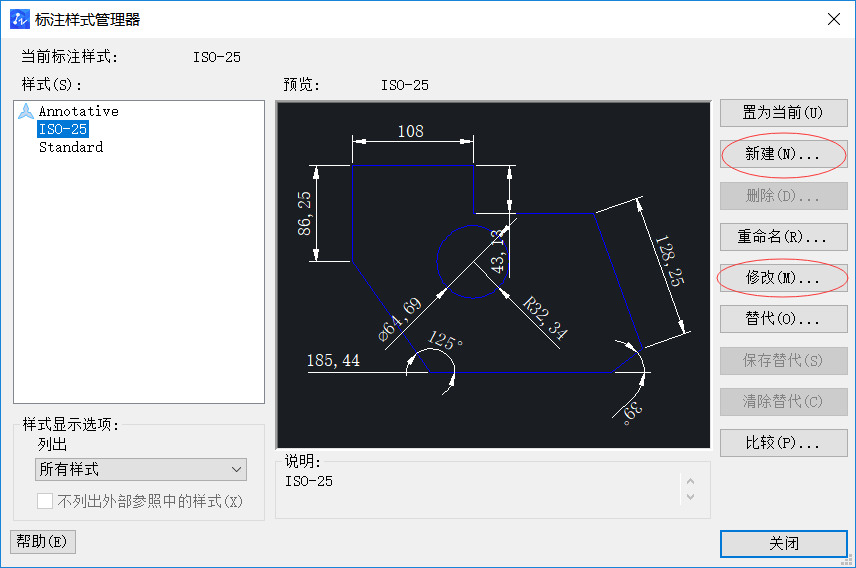

2、按鍵盤快捷鍵“D”,調出標注樣式管理器對話框或者可以在菜單欄“格式”—-“標注樣式”打開。這里我們可以選擇“修改”一個已經存在的標注樣式,當然也可以選擇“新建”一個全新的。

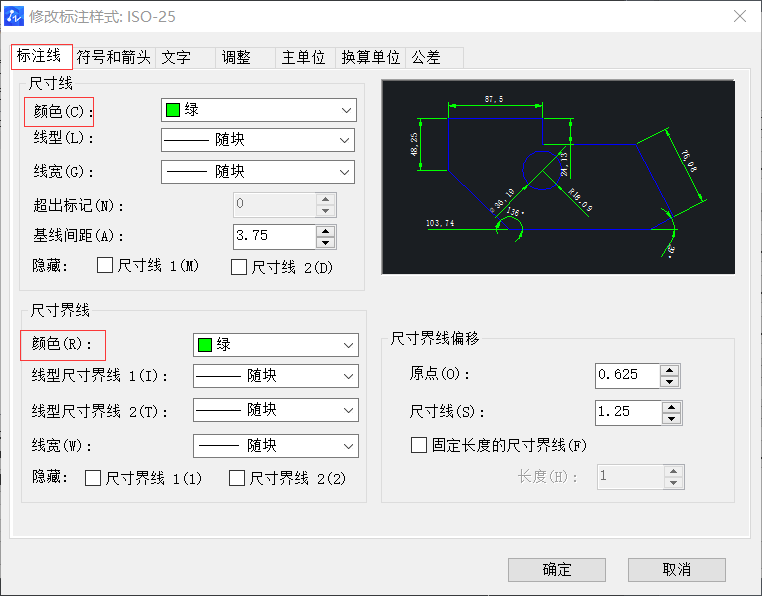

3、點擊修改后,進入“標注線”設置:“尺寸線”指數字下的橫線(箭頭和尺寸線是同樣的顏色);“延伸線”指2根長豎線。如下圖所示。
4、進入“符號和箭頭”設置:先修改箭頭的樣子,然后修改箭頭的大??;圓心按習慣選擇,影響不大。其他的如下圖進行設置

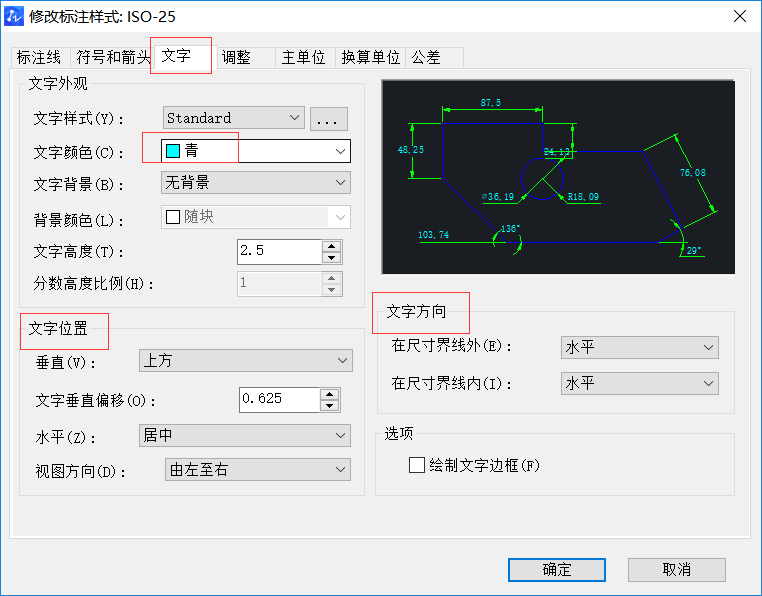

5、進入“文字”設置:首先選文字樣式,主要就是選字體,點“...”進入,選宋體或其他的字體;然后修改文字大小3.4;

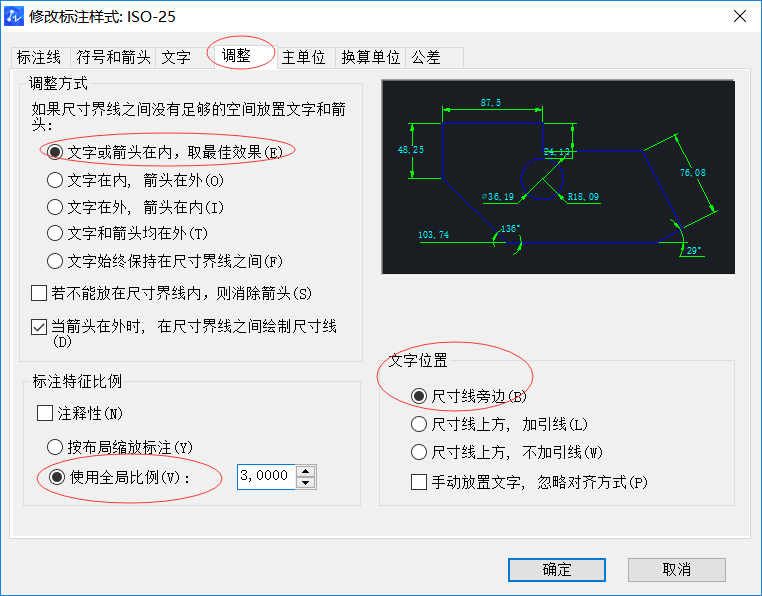

6、進入“調整”設置,調整文字位置、標注特征比例等,如下圖所示。

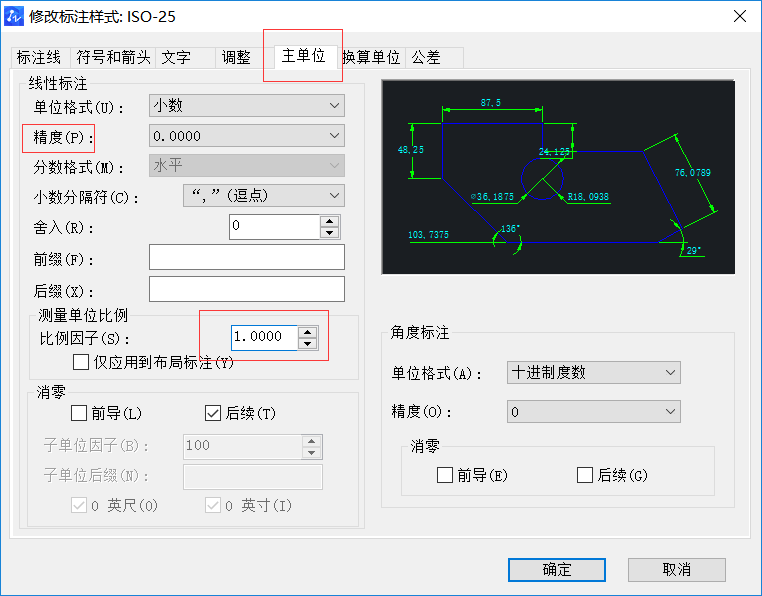

7、進入“主單位”設置:這里有2個精度,一個是線性尺寸,一個是角度尺寸。對于精度較高的制圖,一般要選擇精確到小數點后兩位。如下圖所示設置。
8、點擊確定,回到標注樣式管理器對話框,將修改好的標注樣式“置為當前”,這樣下次標注就默認使用這個標注樣式了。
二、開始標注
1、完成標注樣式修改后,就可以開始對圖紙進行標注了。
“線性標注”快捷鍵“dli”
“直標注”快捷鍵“ddi”
“半徑標注”快捷鍵“dra”
“連續標注”快捷鍵“dco”
注意事項:標注的時候要根據實際來標注。
關于CAD如何提高標注的美觀性的設置方法分享到此,相信同學們都有所收獲。
