CAD陣列是非常常用的一個命令，其中，陣列方法有兩種，一種是矩形陣列，有點像excel表格一樣，橫是多少行，豎是多少列，最終整體外觀呈現矩形形狀。另一種是環形陣列，像那個繩子轉圖形一樣，最終圖形整體外觀呈現圓形形狀。
CAD默認的一般是矩形陣列，如果需要準換成環形陣列，只需按照下面設置即可。具體步驟如下：

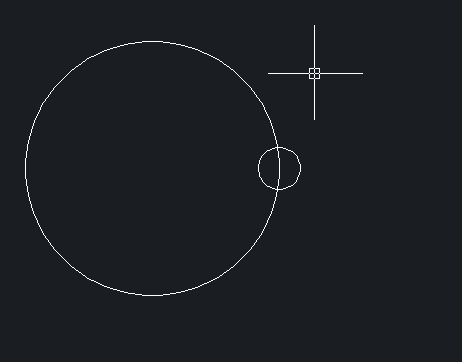

1.首先我們打開CAD軟件，接下來我們要把下面的小圓圍繞著大圓做一個環形陣列，如下圖所示：
2.我們?cè)谙路矫顧谳斎朊罘癮rray”，進入陣列設置面板。

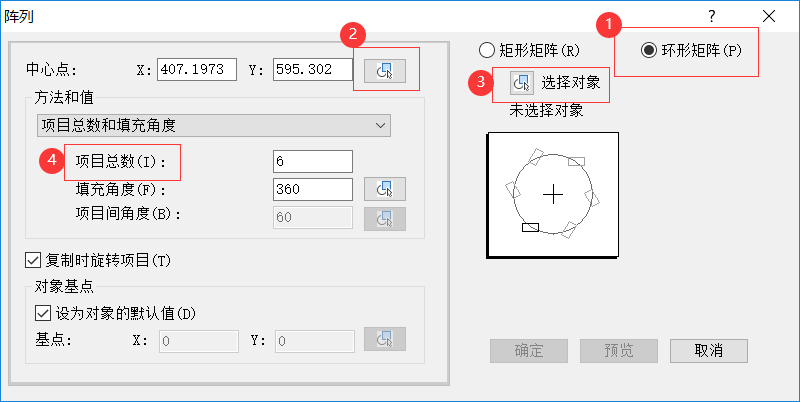

3.我們先選擇“環形陣列”，然后在2區域拾取要環繞的中心點，3區域選擇對象， 注意這個對象是要環繞的對象，就像圖形中的小圓，確定對象后按回車鍵回到陣列頁面，4區域選擇環繞密度，也就是環繞中心點需要重復多少個圖形，如下圖所示：

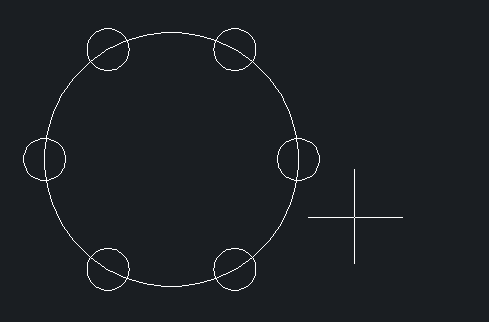

4.設置完成后點擊確定，這樣我們就可以看到大圓的圓弧上已經被六個小圓環繞了。
在CAD中如何使用環形陣列的方法步驟分享給大家了，希望對在學習CAD的小伙伴們有幫助。
