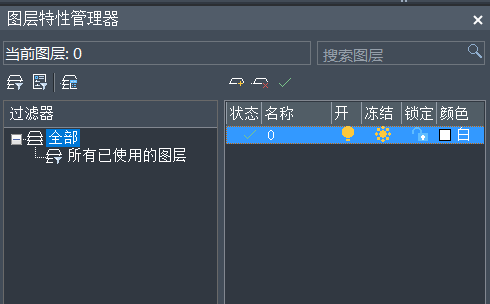

在CAD軟件中，其圖層管理器有開關和凍結功能，從表面上看，兩者的功能相似：關閉圖層和凍結圖層后都是圖層上的對象不顯示，但實際上兩者在實際工作上的用途是不一樣的。
當圖層關閉時，圖層上的對象不顯示而且不打印，但圖形的顯示數據是有的，因此當我們?nèi)x時，關閉圖層上的對象也會被選中，如果是三維圖形，在消隱時，關閉圖層上的圖形會遮擋其他圖形。由于關閉圖層上的顯示數據已經生成，在打開圖層時無需重生成圖形。當圖層凍結時，圖層上對象不僅不顯示、不打印，而且也不會被全選選中，消隱是不會遮擋其他圖形。當解凍的時候，這些圖形的顯示數據要重新生成。
關閉和凍結還有一個最重要的區別，而且這一點直接決定了兩者的用途的不同：圖層被關閉后，所有視口內都同時關閉，與開關不同的是，凍結是與視口關聯的，因此圖層管理器中有“凍結”、“新視口凍結”等不同設置。
今天介紹了在CAD中圖層凍結和開關的區別，希望對正在學習CAD的小伙伴們有所幫助。
