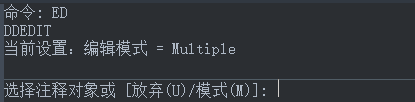

CAD的標注文字是多行文字，可以混合靜態的文字、動態的尺寸值（距離、角度、直徑等）和轉換單位或公差。標注文字的編輯可以直接雙擊標注編輯文字或輸入ED命令后單擊標注文字，會彈出多行文字編輯器，可以在多行文字編輯器中對標注文字進行編輯。

編輯標注文字時可以使用多行文字編輯器的大部分功能，如回車換行、插入字段、設置上下劃線等，還可以利用多行文字堆疊來寫公差。比如上面的標注，大家可以在后面加上+0.002^-0.002，選中這些添加的文字，單擊多行文字編輯中的堆疊按鈕就可以得到公差的效果，如下圖所示：

標注文字有一些跟普通多行文字相同的控制符，例如輸入\P表示換行，同時也有一些特殊的控制符，例如<>表示測量值，\X表示前后的文字分辨位于尺寸線的上方和下方（P和X必須大寫）。\P可以使用多次，也就表示可以多次換行，而<>和\X只能使用一次，后面如果第二次輸入將被忽略。

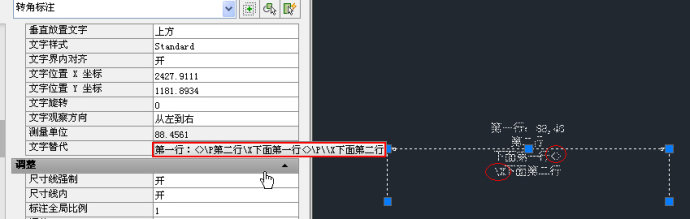

例如我們可以選中一個標注，在特性面板（CTRL+1）中文字替代欄中輸入下面的文字：“第一行：<>\P第二行\(zhòng)X下面第一行<>\P\X下面第二行”，然后看看寫出來的效果，對上面所說的就清楚了，我們可以看到后面第二次輸入的<>和\X保留了原來的字符，沒有起任何作用。

大多數情況下大家只是在標注樣式里設置標注的外觀、單位、比例、公差等，標注時直接使用測量值，機械設計中利用多行文字輸入公差和多行或標注線上下方的較少，但是多了解這些技巧對大家還是會有一定幫助的。
