在使用CAD過程中要編輯圖形時，先要選擇圖形，如何準確快速地選擇圖形，對繪圖效率的提升會有很大幫助。為了讓大家對選擇技巧有更全面的了解，我們現在將CAD提供的選擇方式更全面系統地介紹一下，具體如下：

1、點選

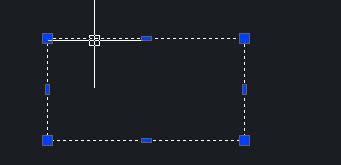

用鼠標直接點取圖形的任意一邊界，選中后的圖形會虛線亮顯。當光標移動到圖形邊界上時，可能會被選中的圖形就會亮顯，這樣可以知道選擇的對象是否正確。選擇預覽的效果可以設置，也可以關閉。如果設置選擇預覽效果的話，輸入OP，打開“選項”對話框，在“選擇”選項卡中可以設置。

2、框選

框選是先在圖上空白處點一點確定選框的一個交點，然后拖動鼠標，形成一個矩形框來選擇對象?？蜻x方式分為兩種：窗口方式和交叉（窗交）。在CAD中從左往右框選是窗口模式，圖形完全在框選范圍內才會被選中；從右往左框選是交叉模式，圖形有任意一部分在框選范圍內都會被選中。

3、累加選擇

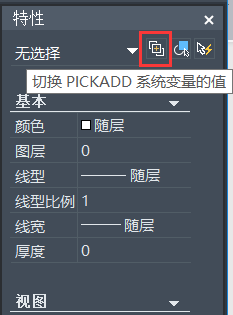

默認狀態下，CAD是累加選擇狀態，也就是只要是在選擇對象的狀態，可以不斷點選和框選，所有選擇對象都會被添加到選擇集中。如果累加選擇狀態被關閉，以前選擇的對象會被新選擇的對象替換?？刂评奂舆x擇的變量是PICKADD，變量為1時，可以累加選擇，設置為0時，無法累加選擇。利用屬性框（CTRL+1可以開關屬性框）上面的累加選擇按鈕可以快速切換這個狀態。你可以點一下左邊的那個按鈕，按鈕會在兩種狀態間切換，顯示為“+”號，表示PICKADD打開，顯示為“1”，表示PICKADD關閉。如下圖所示：

4、全選

即選擇所有圖形，在各種軟件中都有一個通用的快捷鍵：Ctrl+A。

5、刪除

快捷鍵是E，當選擇集比較復雜，例如框選對象后又要從中摘除一些對象時，可以在提示選擇對象的狀態下輸入E，然后點選或框選對象，將這些對象從選擇集中刪除。要從選擇集中刪除對象，還有一種方法，按住Shift鍵，然后點選或框選已經被選擇對象，這些對象就可以從選擇集中被刪除。

6、組

如果之前用Group命令將對象進行了編組，可以在選擇對象時輸入G選項，然后輸入自己定義的組名，可以快速將定義的組選擇出來。對象成組后，點取組中任何一個對象，對象將都會被選中。當然如果在“選項”對話框的“選擇集”選項卡中取消了“對象編組”選項，即使編了組，點選組中對象也不會選擇整個組。

7、快速選擇

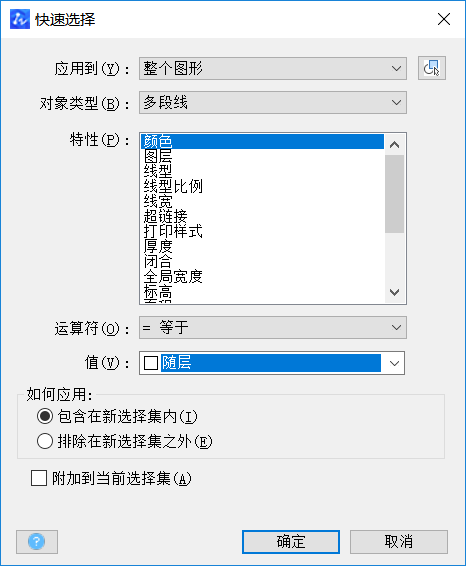

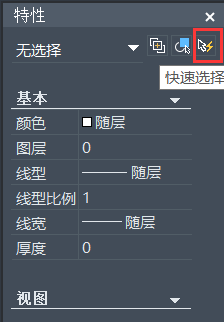

快速選擇可以通過設置一些條件，快速從圖中將所有滿足條件的圖形都選擇出來。命令是Qselect，也可以點屬性框右上角的快速選擇按鈕直接調用這命令。輸入命令后，會彈出一個對話框，如下圖所示：

    這個對話框主要分三部分：上面是應用范圍，是整體圖形還是從框選的一部分圖形中篩選；中間是過濾條件，包括對象類型，作為過濾條件的特性，運算符和值；最下面是選擇出d的對象是添加到新選擇集中或排除到新選擇集之外，還是附加到當前的選擇集中。

快速選擇只能設置一個條件，但有時一個條件無法完成刪選，需要先篩選一次，然后將“應用到”設置為“當前選擇”，然后再設置條件，進行再次篩選。

8、選擇的相關設置

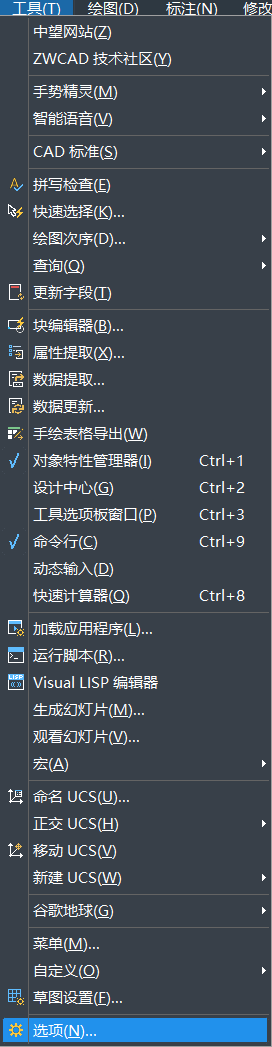

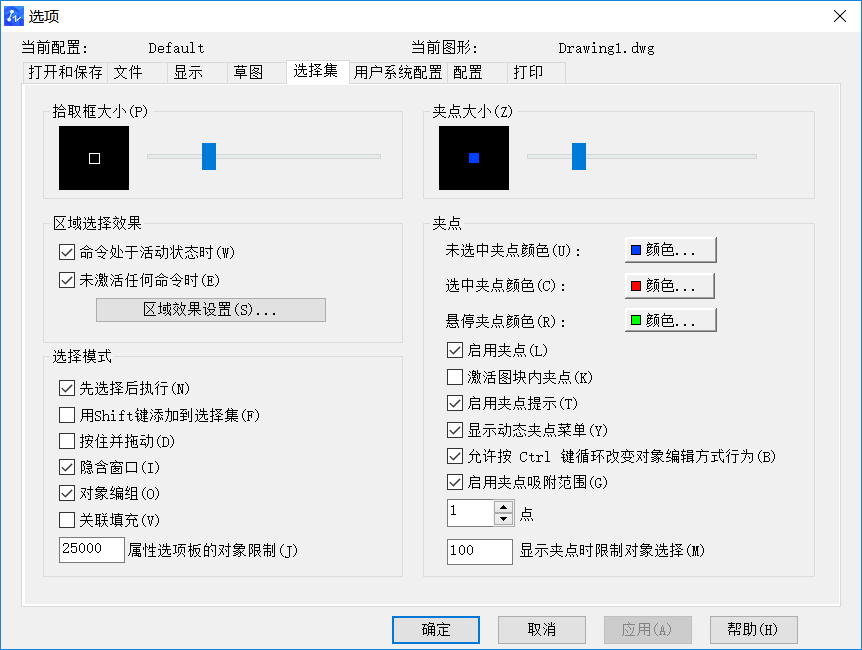

選擇的相關設置基本都集中在“選項”對話框的“選擇”選項卡中，如下圖所示：

這其中包括前面提到的選擇預覽和選擇框的設置，還有一些“選擇模式”的設置，這些設置通常不會去調整它。但如果選擇的時候遇到了問題，可以到這里來檢查一下選項是否有變化。

CAD中常用的選擇技巧暫時總結這么多，有需要的小伙伴可以參考使用，希望對你們有所幫助。
