CAD軟件中從右往左與從左往右的框選有什么區別呢,如何去掉CAD中框選的顏色顯示呢?今天這篇文章我們一起來學習一下吧:
框選是指按住鼠標的左鍵拖動形成一個矩形區域進行對象選擇。為充分對框選功能進行使用,CAD從右往左以及從左往右的框選對應了窗口模式與交叉(窗交)模式。從左往右框選的是窗口模式,圖形中所有的頂點和邊界都在矩形選框區域內才會被選中;從右往左框選的是交叉模式,圖形中有任意一頂點或一邊界在矩形選框范圍內都會被選中。

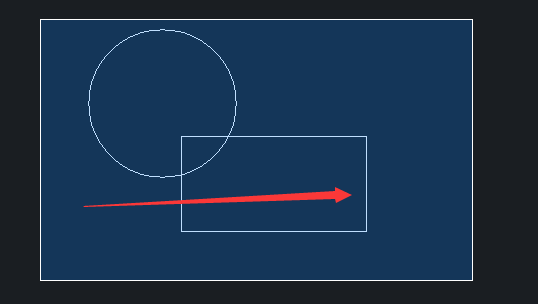

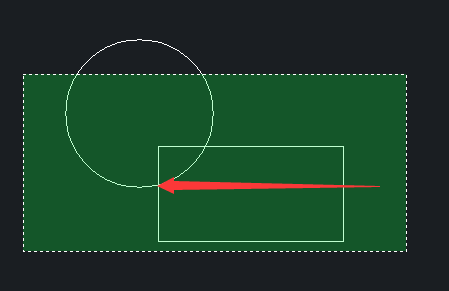

CAD中對于這兩種模式的使用有較明顯的提示:首先,窗口框選邊界是實線,交叉框選邊界是虛線;窗口選框是藍色的,交叉選框是綠色的,如下圖所示;

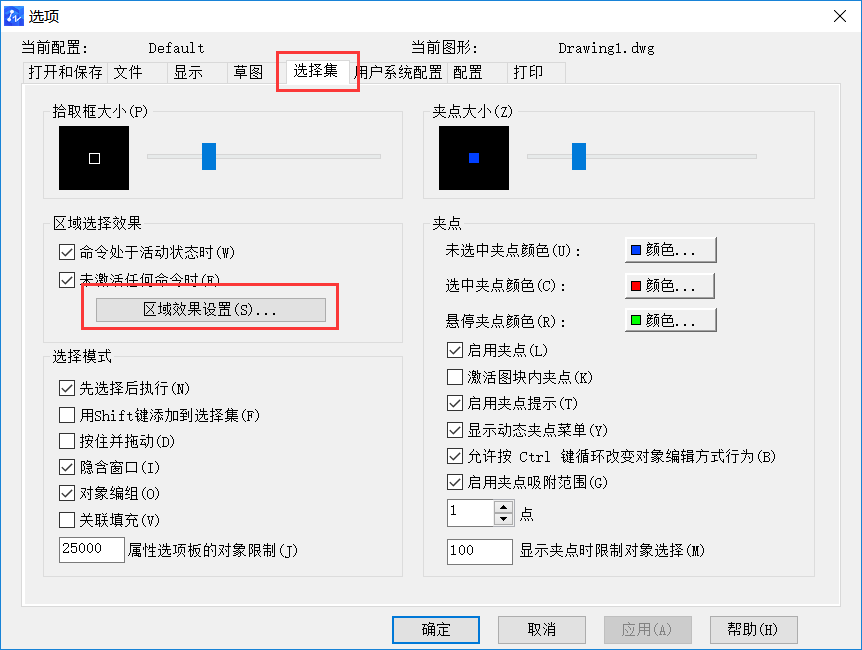

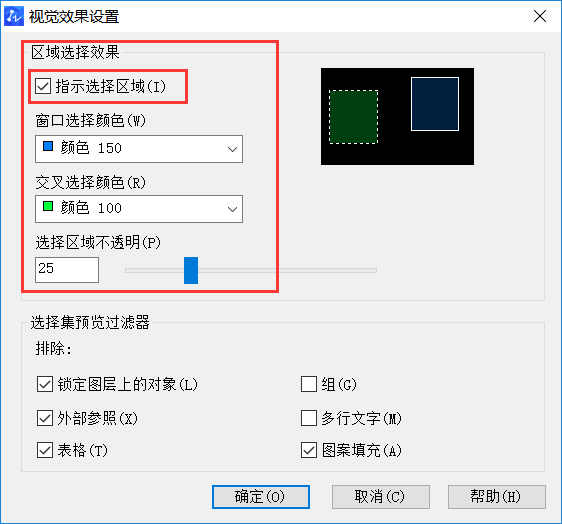

當大家熟悉CAD的使用后,可以設置選框不顯示顏色。步驟如下:在上方點擊選擇【工具】——【選項】,點擊“選擇集”選項卡中“區域效果設置”按鈕,“指示選擇區域”設置取消。如下圖所示。
