CAD繪制風葉輪的例子
在使用CAD過程中,如果繪圖時大家想要繪制風葉輪,該如何進行操作呢?具體的操作可以參考以下幾個步驟:

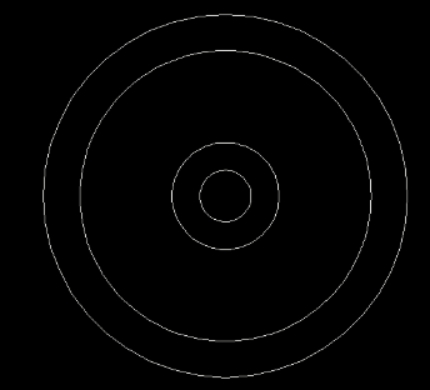

1.打開CAD軟件,繪制4個同心圓,這4個同心圓的直徑尺寸分別是85毫米、68毫米、25毫米、12毫米;

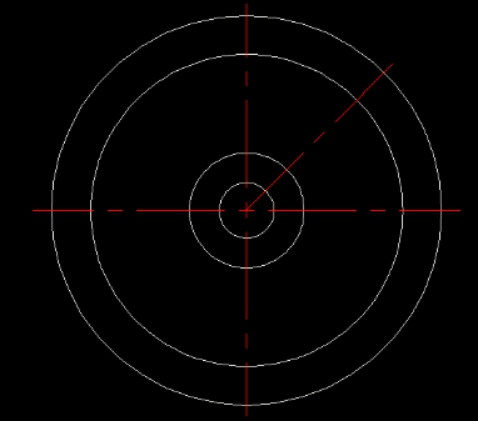

2.使用直線命令繪制中心線和45度輔助線,同時把直線的線型設置中center2,顏色為紅色,如圖所示;

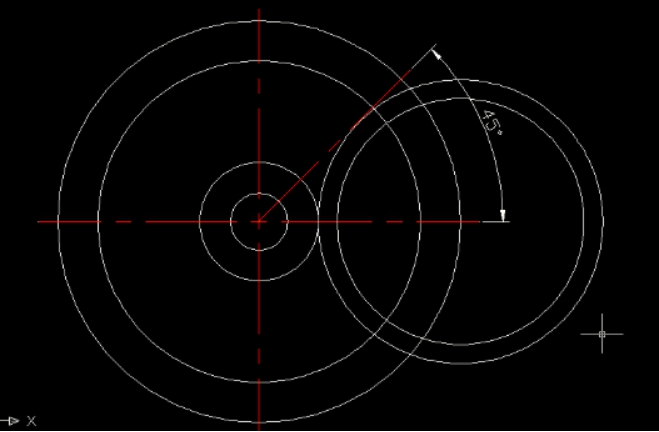

3.使用相切,相切,半徑繪制圓,兩個象限點分別選取45度輔助線上一點和第二個內圓上一點,半徑選取最外側圓象限點到第二個圓象限點距離,繪制如下圖所示的圓,然后利用偏移命令把前面繪制的新圓向內偏移4毫米;

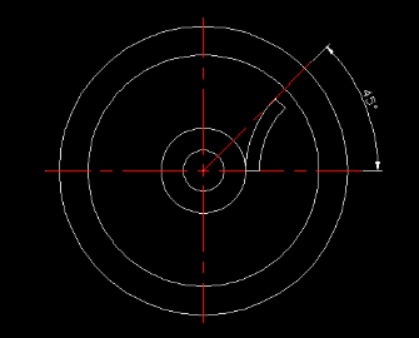

4.如圖所示連接外圓與45度輔助線切點和圓的垂直點,修剪多余的線條;

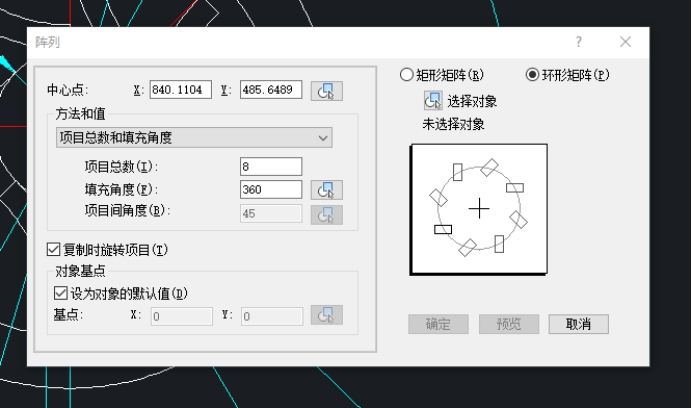

5.利用圓形陣列的方法,以同心圓圓心為中心點,選取對象為剛繪制好的半圓形扇葉,項目總數設為8個, 360度陣列得到最后的圖形后,在圖形中標注相應的尺寸即可。

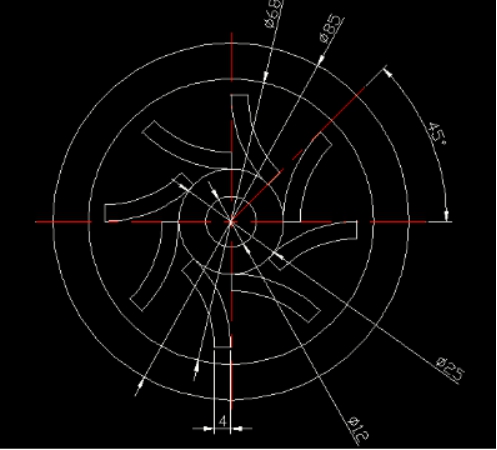

6.最后繪制的結果如下圖所示。
以上是關于在CAD中如何繪制風葉輪的例子,大家學習后可以根據自己的實際需求進行修改。
