CAD中UCS的應用
在以前的文章中,我們介紹過CAD中UCS的概念和特點,現在我們來為大家介紹一下UCS的三個主要應用。
1.調整坐標原點以便標注坐標。
方法:先確定一個基點,接著把UCS原點調整到這個基點,然后再進行坐標標注。
2.調整坐標方向以便繪制傾斜圖紙。

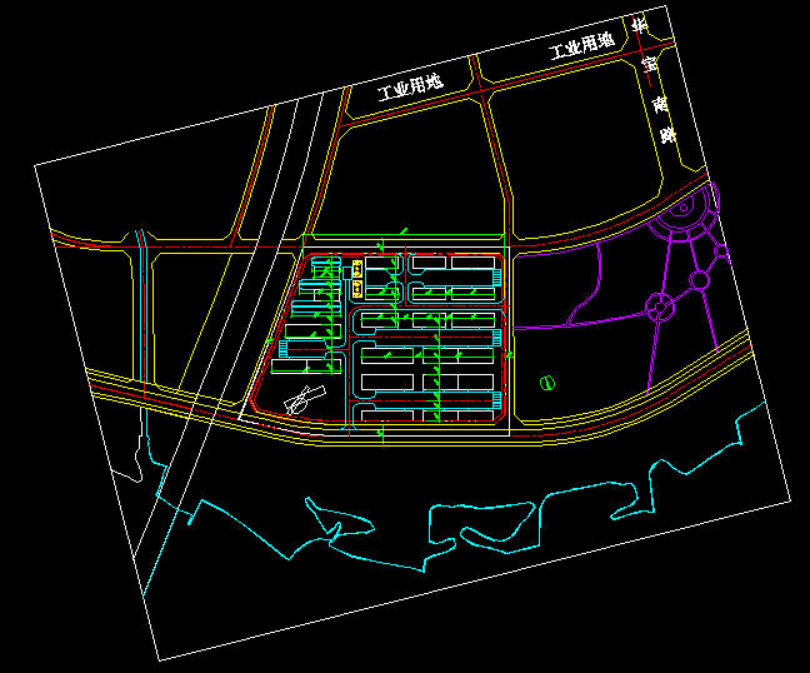

在現實生活中,由于地理位置的限制,很多小區或市政的規劃圖都是傾斜的(如圖),因此需要對UCS坐標系進行旋轉。
方法:在命令行輸入UCS——回車——輸入Z——輸入需要旋轉的角度
3.根據需要將坐標系定位到模型某個表面,方便建模。
方法:在命令行輸入UCS——回車——輸入F——選中模型的一個側面
以上就是關于在CAD中UCS的三個主要應用。
