CAD中定義及使用塊的屬性

在CAD中,要讓一個塊附帶有屬性,首先需要繪制出塊的圖形并定義塊的屬性,然后將屬性連同圖形對象一起創建塊,這樣的塊就會附帶有屬性,而且在插入塊時會提示輸入這些屬性值。接下來我們就以一張床的平面圖形為例來看一下CAD中如何定義并使用塊的屬性!

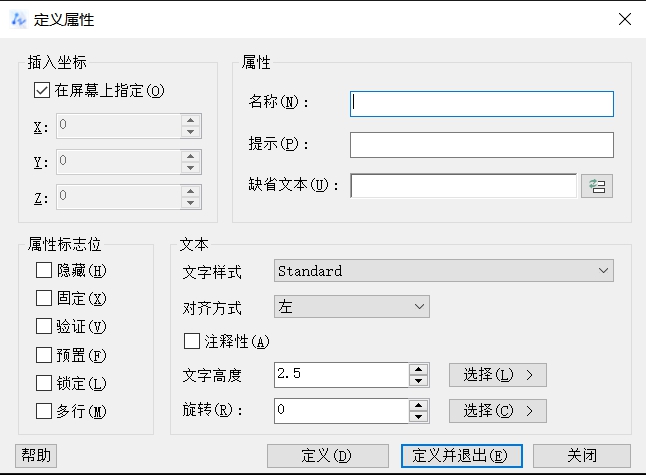

1. 打開CAD,命令行輸入ATTDEF并按回車鍵確認,彈出【定義屬性】對話框,如下圖所示。

CAD中定義及使用塊的屬性

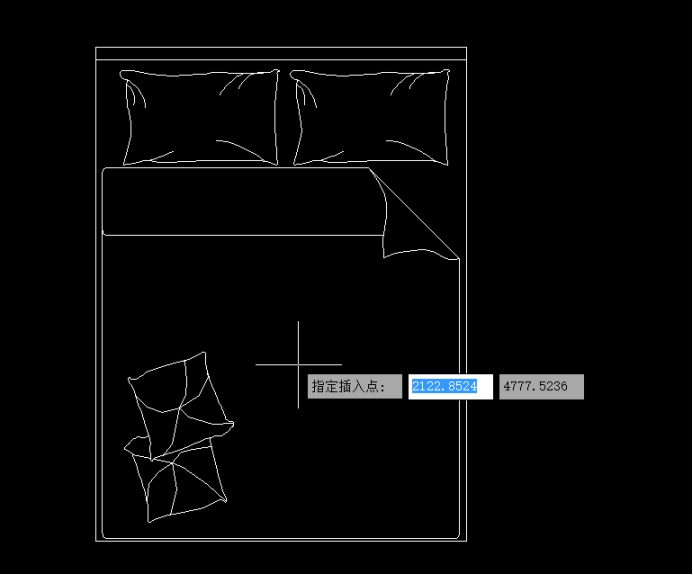

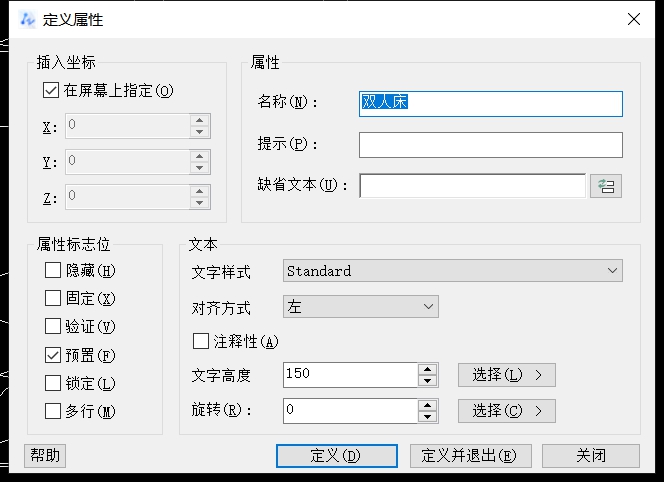

2. 在【屬性】選項組的【名稱】的文本框中輸入“雙人床”,勾選【屬性標志位】的【預置】,在【文字高度】的文本框輸入“150”,點擊【定義】,在床中間的位置指定一個插入點,完成“雙人床”屬性的定義。



CAD中定義及使用塊的屬性



CAD中定義及使用塊的屬性

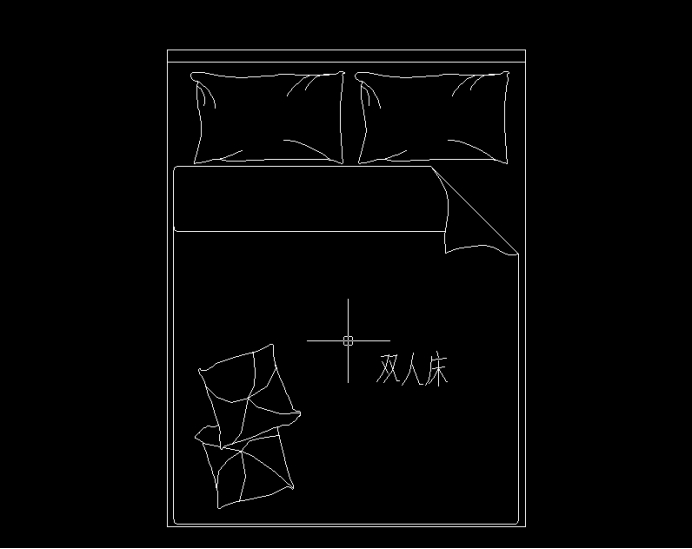

3. 最終完成效果如下圖所示。

CAD中定義及使用塊的屬性



以上就是在CAD中定義塊屬性的步驟,僅供大家參考,實際的設置要根據大家的需求來更改。
