CAD將多段線擬合為圓弧曲線

在CAD中,圓錐被截切時,投影是一條光滑的曲線。繪制該曲線時,通常的方法是先用PLINE命令繪制成折線,再用PEDIT編輯,使其光順。接下來我們以一個實例來看一下在CAD中如何將多段線擬合為圓弧曲線!

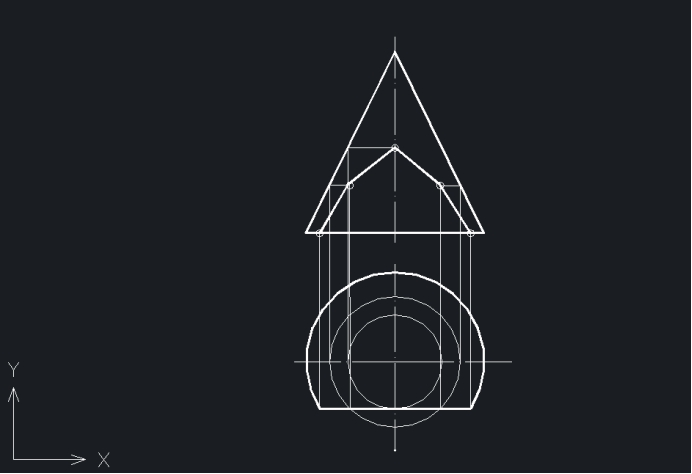

1. 打開一個圖形文件,如下圖所示。

CAD將多段線擬合為圓弧曲線

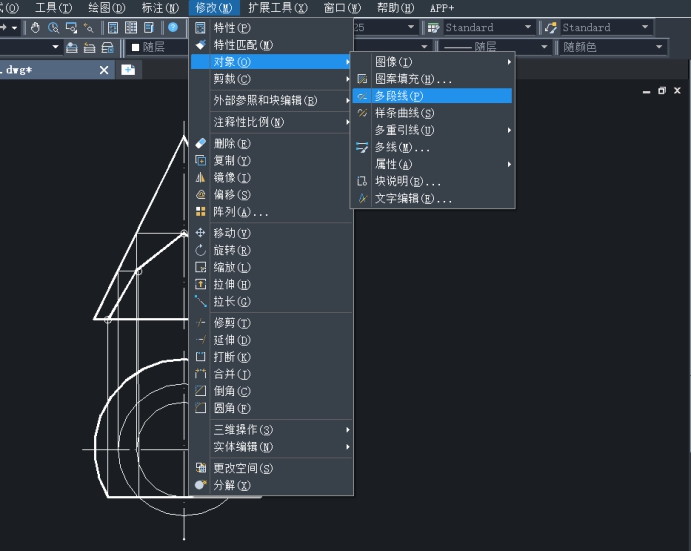

2. 依次點擊【修改】——【對象】——【多段線】按鈕,或者在命令行輸入PEDIT并按回車鍵確認。

CAD將多段線擬合為圓弧曲線



3. 根據命令行提示選擇圖中的多段線,接著輸入“F”,按回車鍵,選擇擬合,再按回車鍵結束命令。

CAD將多段線擬合為圓弧曲線

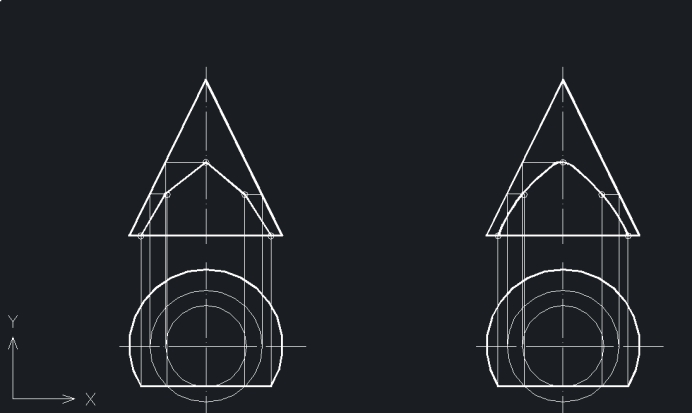

4. 擬合前后的效果如下圖所示,左為擬合前,右為擬合后。

CAD將多段線擬合為圓弧曲線



  以上是在CAD中將多段線擬合為圓弧曲線的例子,大家可以在學會這個方法后實際運用到繪圖中。
