CAD如何使用MIRROR命令復制對象
在CAD中,使用鏡像(MIRROR)命令可以根據圖形上現有對象做鏡像創建新的對象。接下來讓我們以一個例子來學習一下用MIRROR命令復制對象吧!

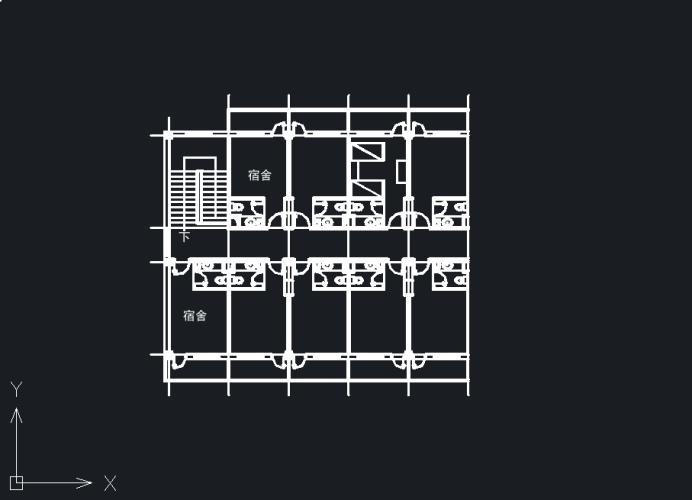

1. 打開一個圖形文件,如下圖所示。

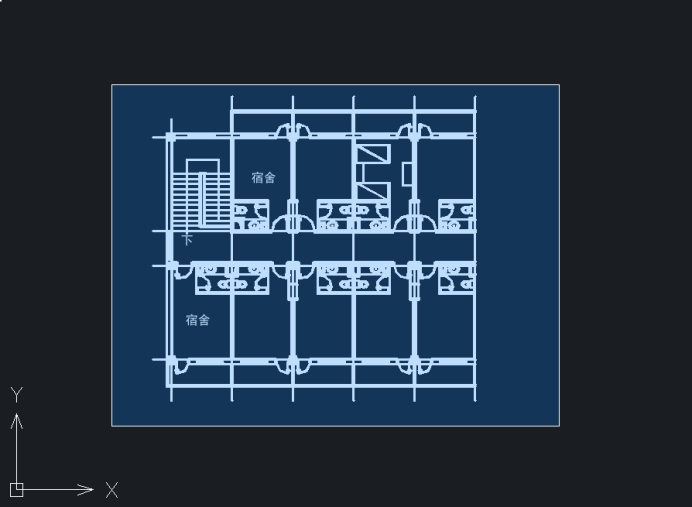

2. 依次點擊【修改】——【鏡像】按鈕,或是在命令行輸入“MIRROR”啟用命令,接著通過鼠標左鍵框選圖中所有圖形,如下圖所示。

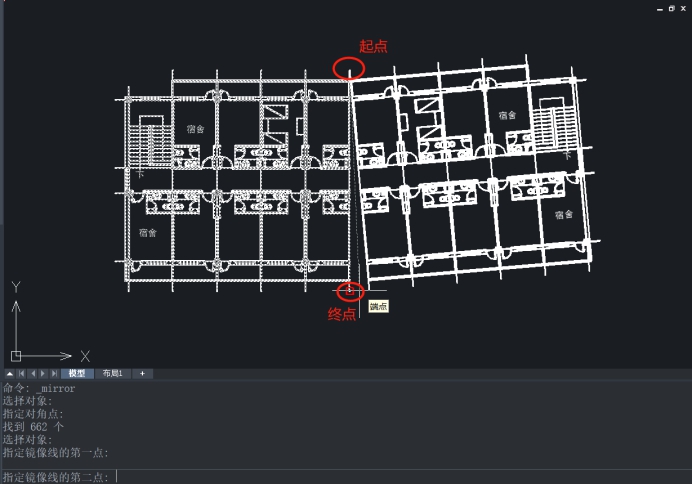

3. 根據命令行提示,選擇如下圖所示的圖形右邊的上端點作為鏡像線的起點。選擇圖形中右邊的下端點作為鏡像線的終點。

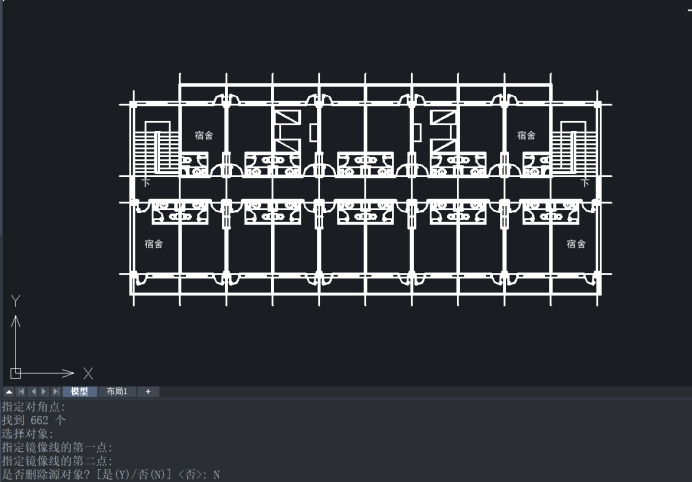

4. 選擇好鏡像線后,命令行提示是否要?jiǎng)h除源對象,我們輸入“N”,按回車鍵確認,完成后的效果如下圖所示。
以上是使用MIRROR命令復制對象的一個例子,我們?cè)诙x鏡像線時候可以使用圖形本身的線,也可以使用圖形外的其它線或者任意拾取的兩點。
