三維CAD模具設計,工程師使用中望3D的模具設計模塊,只需對已有的產品模型進行建立模具裝配模型、設置收縮率、脫模斜度檢查、區(qū)域定義、補孔、分型面設計、拆模等操作,就能夠快速完成模具成型零件設計,最后通過模架系統及標準件的調入即可完成整體模具的設計。

而完成模具設計3D數據后,工程師就需要制作模具2D工程圖。工程圖導出的速度和制作的質量關系到整個設計的整體水平。為此,中望3D專門提供了針對2D工程圖繪制需求的“自動出圖”功能,尤其是電極加工圖的自動出圖功能,不僅方便快捷,且能自動標注尺寸,大大提高了設計效率,減小了工程師在2D工程圖制作環(huán)節(jié)的工作強度。

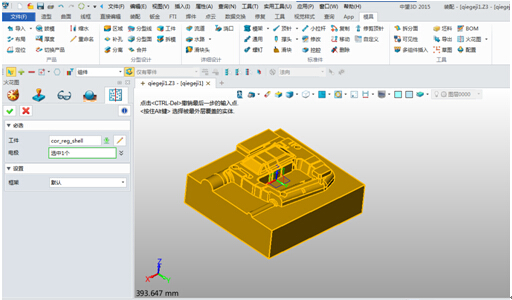

以下通過具體實例來演示中望3D模具設計的“自動出圖”功能,產品圖1如下所示:

圖1

步驟一:制作電極

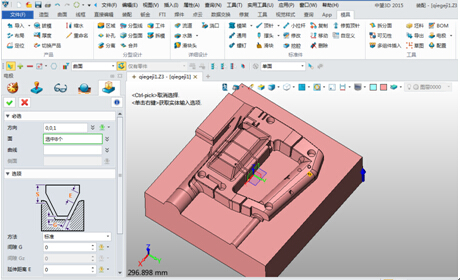

1.選擇命令“”,選擇方向,再選擇脈沖加工面做為電極面,也可以在選項欄設置火花間隙。

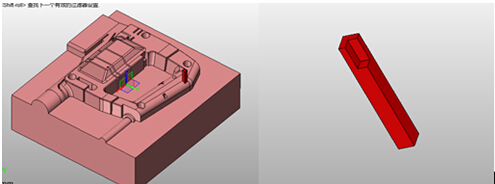

2.選擇好后按“確認”鍵,電極自動生成,如下圖2所示:

圖2

3.接下來給電極設計個基座:選擇命令“”,按圖示設置參數和基準標記的方向,也可自定義,如下圖3所示:

圖3

步驟二:制作電極工程圖

通過以上幾步操作,電極就制作完成了,現在開始制作電極加工圖:

4.選擇命令“”,按圖示選擇工件,即需要火花加工的零件,再選擇電極件,如下圖4所示:

圖4

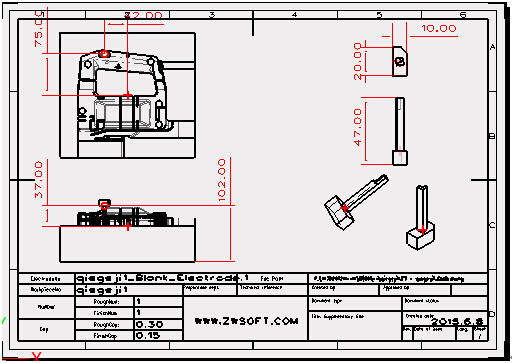

5.點擊“確認”鍵,系統自動跳到制圖模塊,所有加工的視圖自動生成,并自動標注尺寸,如下圖5所示:

圖5

以上就是使用中望3D模具設計的“自動出圖”功能快速完成規(guī)范完整的電極工程圖的操作步驟,非常簡單便捷,有利于幫助工程師提高設計效率和質量。
