在科技飛速發展的時代，中小學3D設計打印課程也迅速在全國開展起來。然而3D打印技術卻不會僅是冷冰冰的創造，它更會幫助我們表達自己的關懷。感恩節就要到了，貼心懂事的我們，怎么會忘記在這個節日向為我們不斷付出的父母和老師們，表達感恩之情呢？通過使用3DOne這一面向中小學生的3D打印設計軟件，進行幾步簡單的操作，設計一個3D愛心扣，就能將自己的心意傳達給勞累的父母，或是辛勤的老師。3DOne能將看不見摸不著的感情展現出來，更能將我們內心的創意和靈感呈現在大家面前，提升我們的創造力和動手能力。
下面就讓我們來學習一下愛心扣的設計步驟吧：

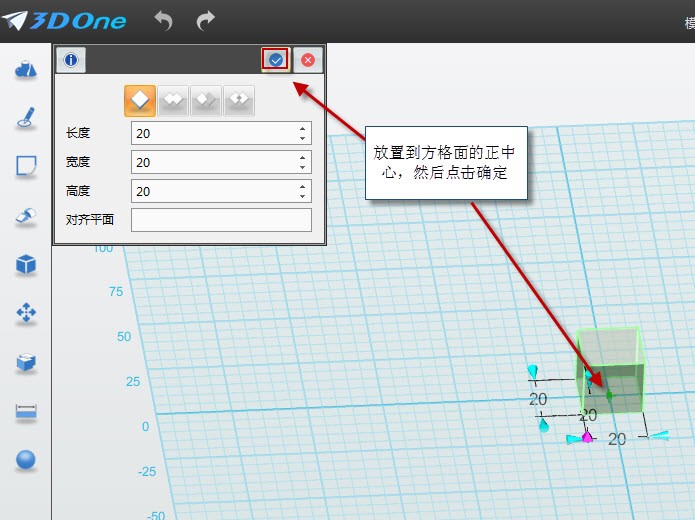

1 、點擊“基本實體”
，選擇“六面體”功能
。在方格面正中心放置一個六面體，將長、寬、高均設置為20，點擊
確定。這個六面體是一個輔助的體，用來創建愛心中間的圓柱。

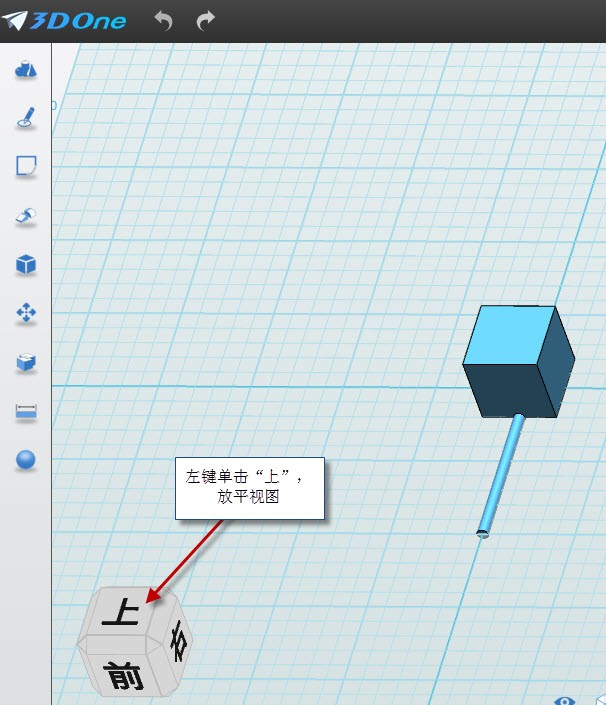

2、點擊“基本實體”，選擇“圓柱體”
功能，創建一個圓柱體。圓心選擇中心點，一定要選擇“對齊平面”，使得圓柱體垂直于六面體。輸入長度“40”，半徑“2.1”，輸入完之后，點擊確定。接著點擊“上”，放平視圖。

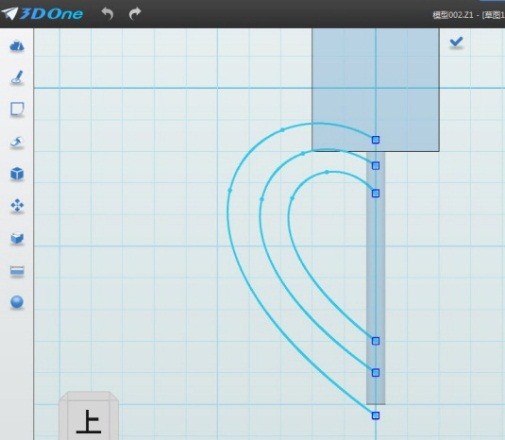

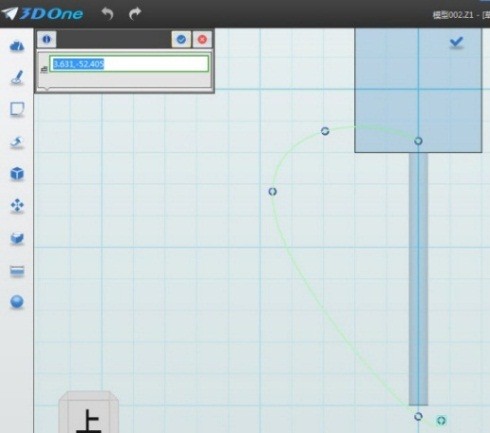

3、點擊“草圖繪制”
，選擇“通過點繪制曲線”
功能。鼠標左鍵單擊選擇網格面，在圖示位置插入點，繪制圖示樣條線，接著同理繪制其它的線型。

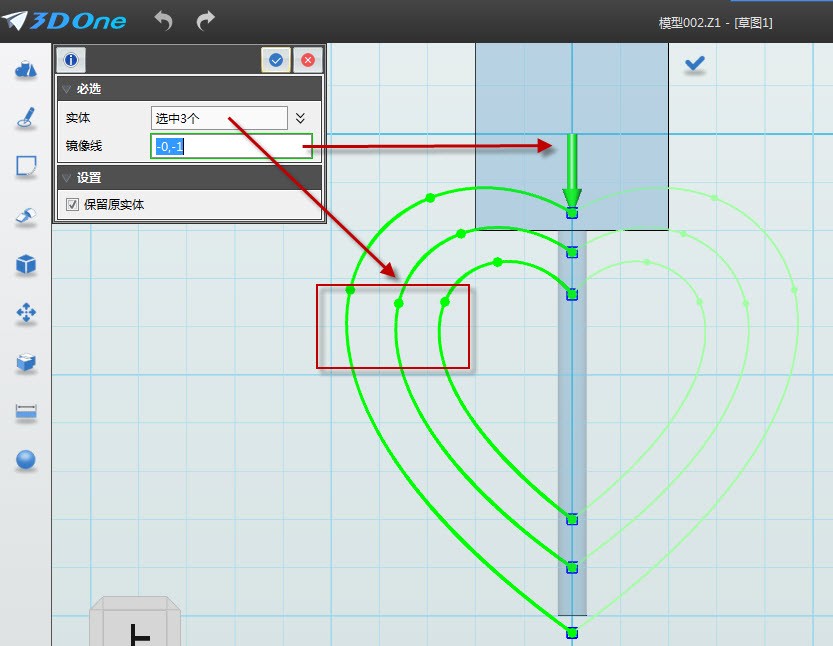

4、點擊“基本編輯”
，選擇“鏡像”
功能。實體選擇之前繪制的三條線，方向選擇圖示位置的向下的箭頭，繪制完后，點擊確定。

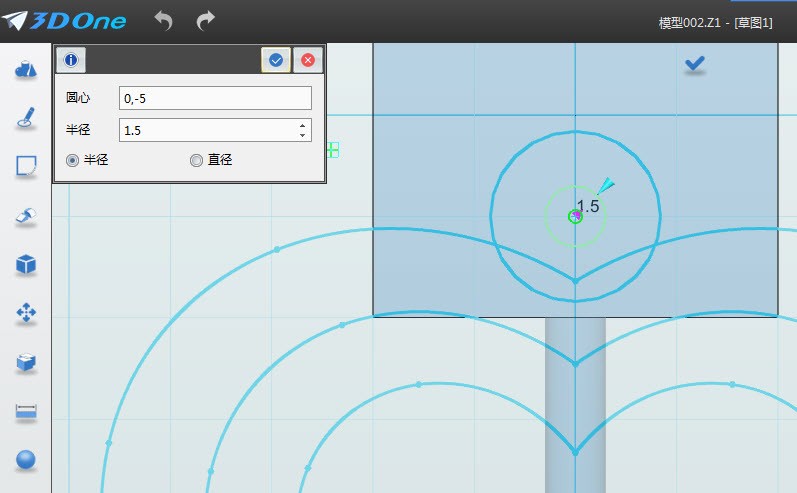

5、點擊“草圖繪制”，選擇“圓形”
功能。繪制一個鑰匙扣，在圖示位置繪制兩個圓。

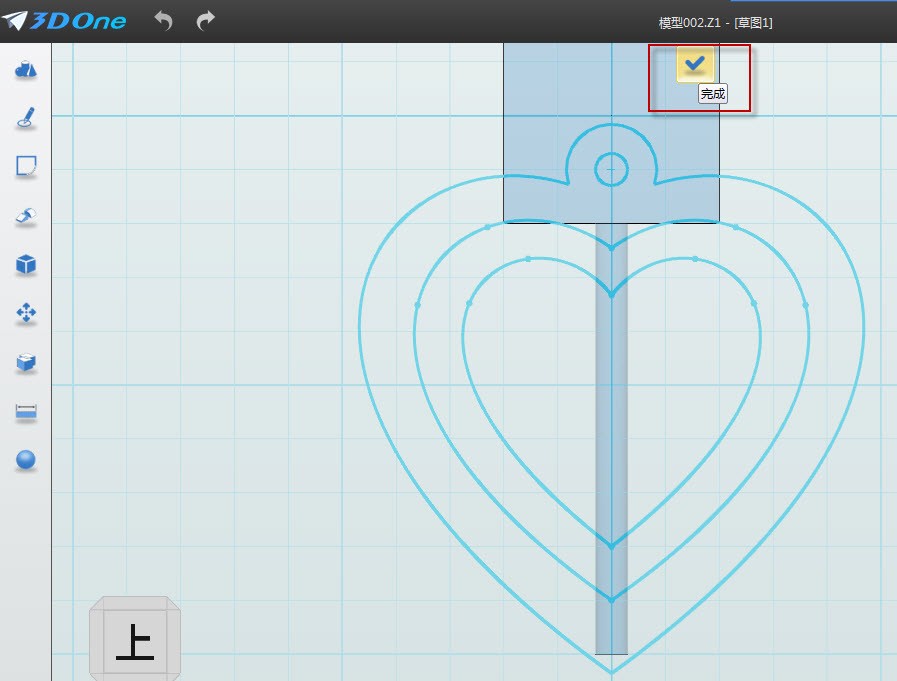

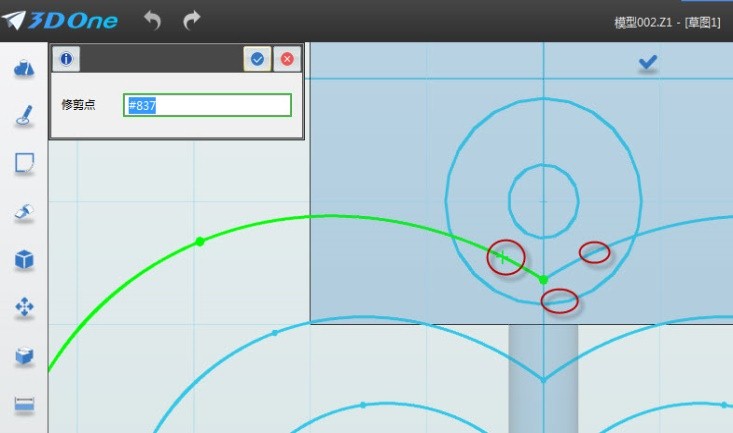

6、點擊“草圖編輯”
，選擇“單擊修剪”
功能，修剪編輯圖形。單擊圖示點，成圖示效果之后，點擊完成，退出草圖。

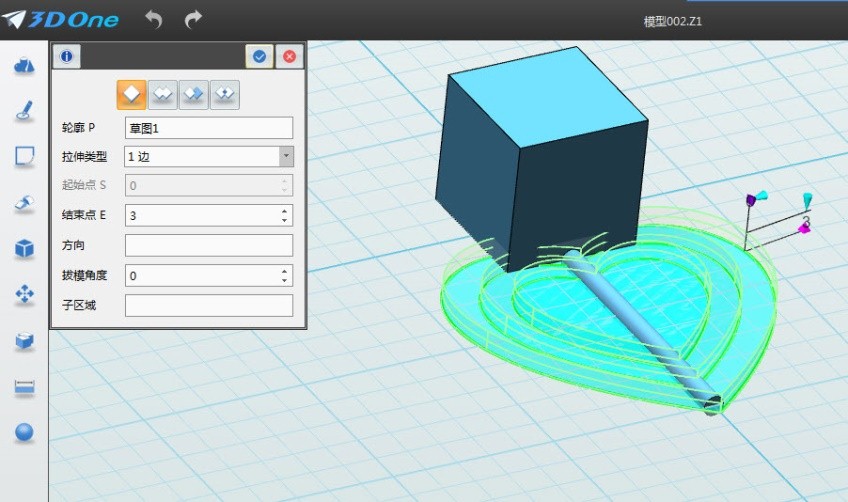

7、 點擊“特征造型”
，選擇“拉伸”
功能，拉伸體選擇之前繪制的愛心，在結束點E輸入“3”毫米，并點擊確定。

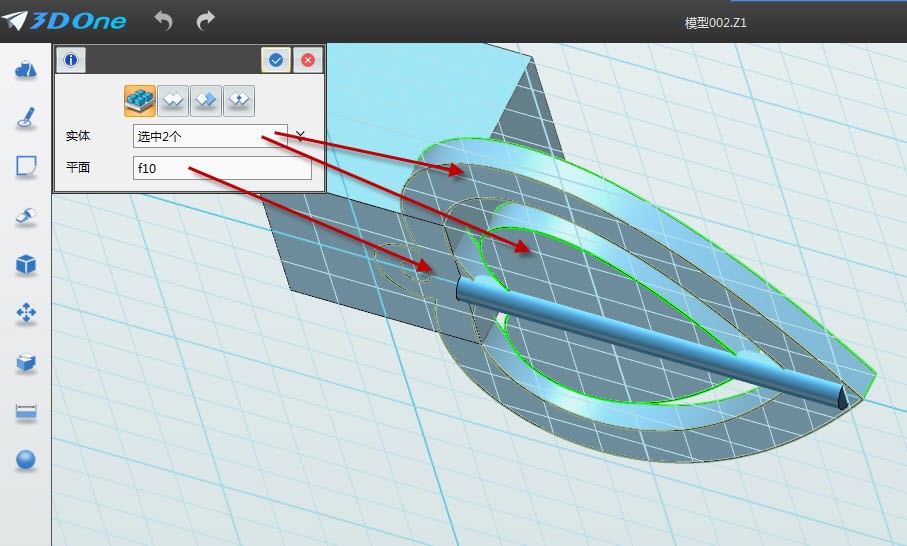

8、點擊“基本編輯”
，選擇“鏡像”
功能，實體選擇我們之前繪制的兩個“心”，平面選擇網格底平面。

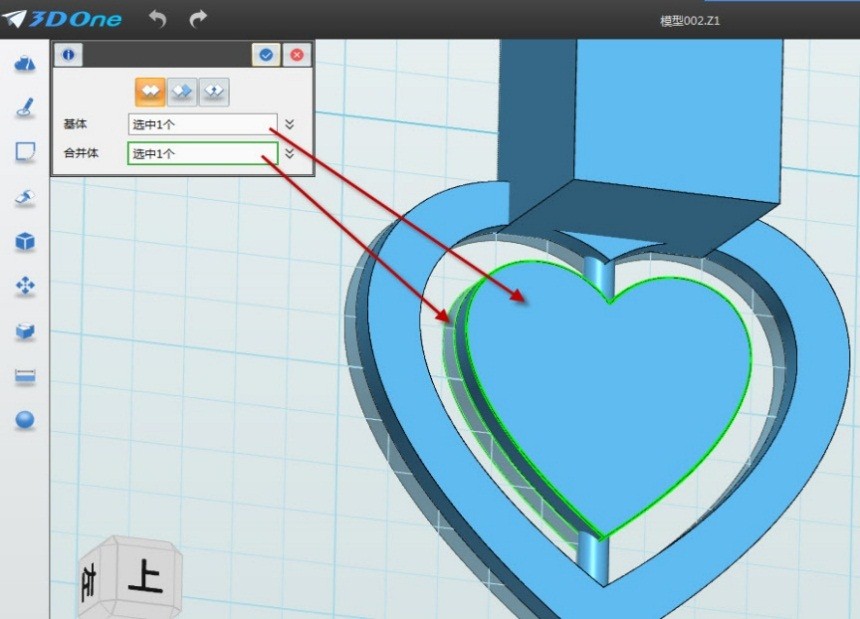

9、選擇“組合編輯”
功能，合并兩個實體。先把外面的兩個心合并，同理合并里面的兩個心。

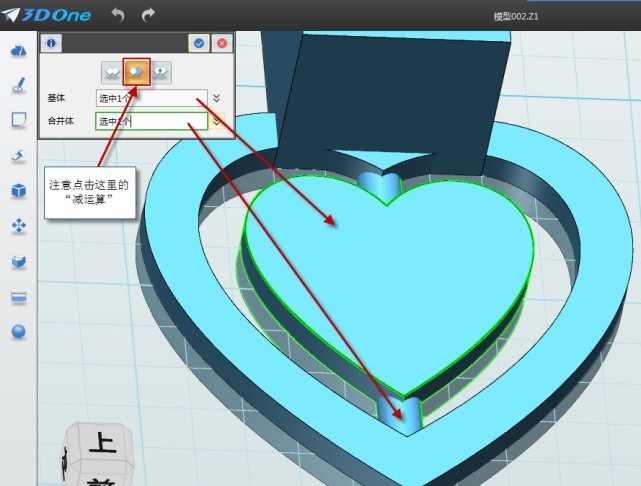

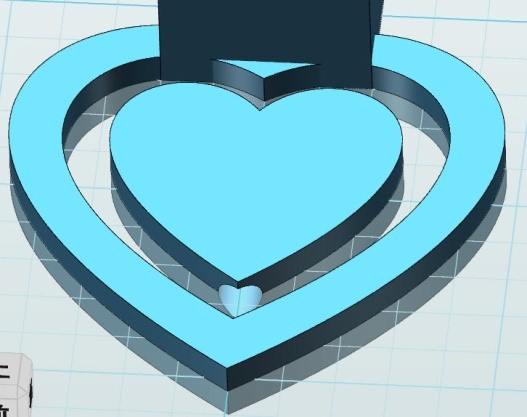

10、組合減運算，把中間的心挖空。選擇中間的心，點擊“減運算”，然后點擊確定，把中間挖空。

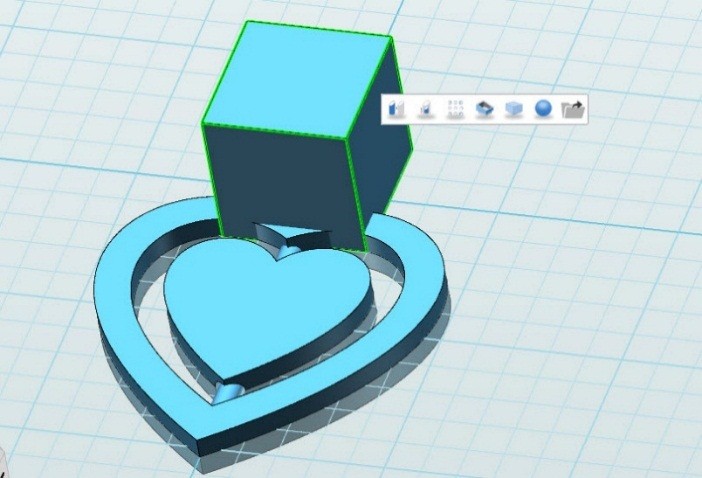

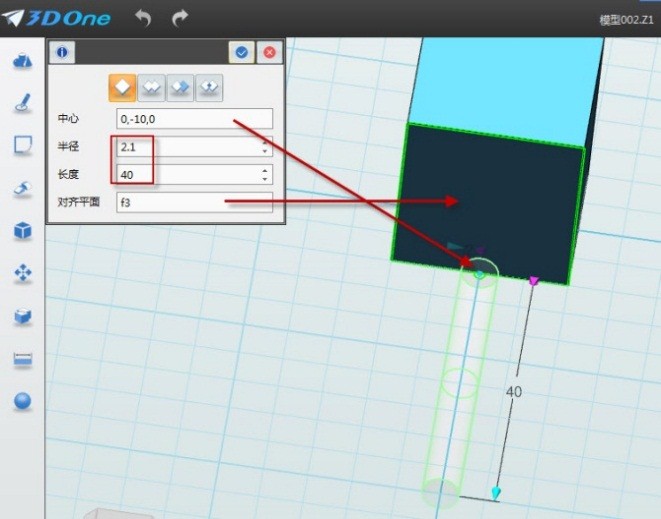

11、繪制中心圓柱，輸入中心值“0，-10,0”，中間用逗號隔開。跟之前的圓柱繪制一樣，選擇對齊面，設置長度為“40”。輸入完之后，點擊確定，刪除輔助體。選擇大的六面體，然后按鍵盤上的“delete”鍵，即可把圓柱刪除。

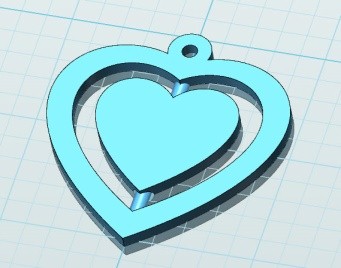

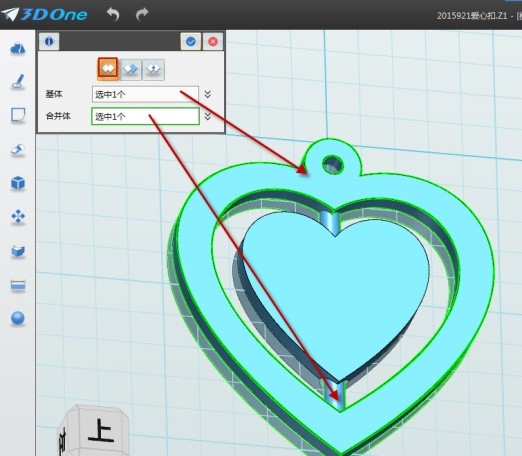

12 、刪除后如圖所示，接著組合外面的愛心與中心的圓柱。選擇“組合編輯”
功能，選擇“加運算”，選擇外心，接著選擇中心的圓柱，最后點擊確定。

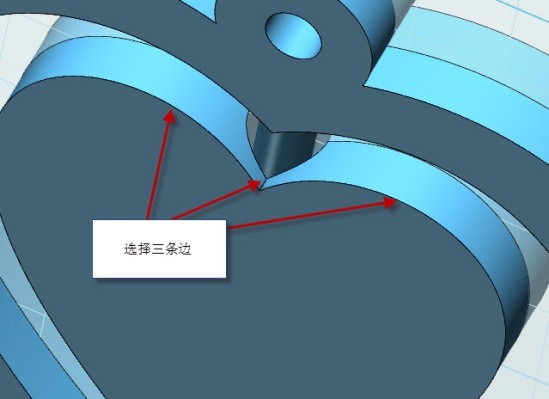

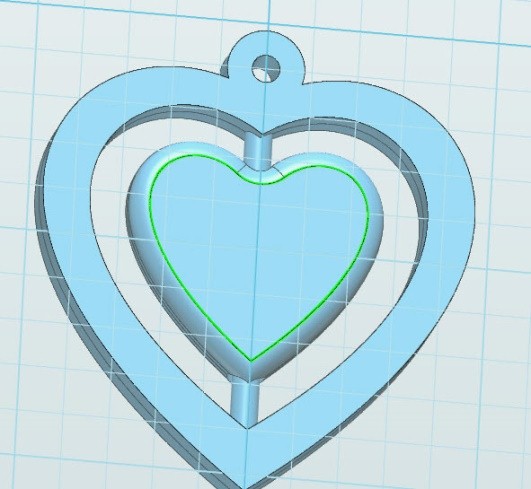

13、 點擊“特征造型”
，選擇“圓角”
功能，選擇正面的三條邊，倒角確定，同理，把反面的中間圓心倒角。
14 、最后一步刻字。點擊“草圖繪制”
，選擇“預制文字”
功能，選擇中間的心的平面，點擊“上”把視圖擺正。

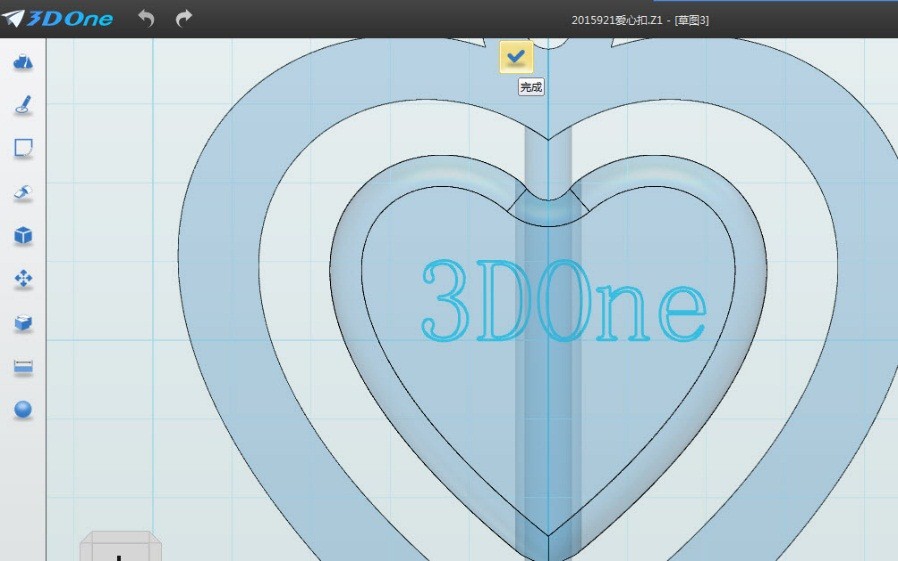

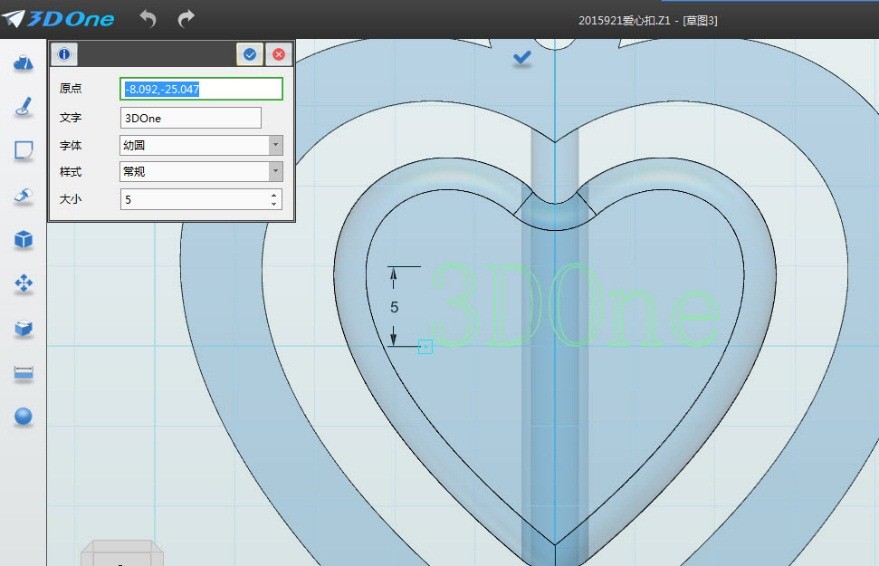

15、輸入文字?？梢詫懽约旱拿?，并調節文字大小，確定之后點擊完成，退出草圖。

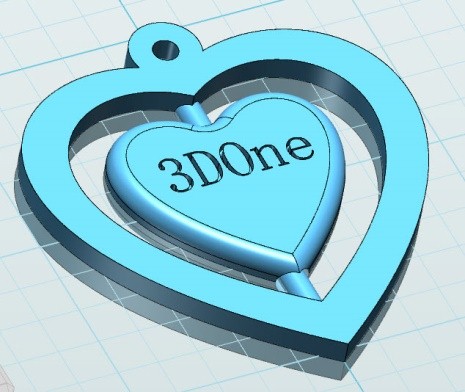

16、 拉伸刻字。點擊“特征造型”，選擇選擇“拉伸”

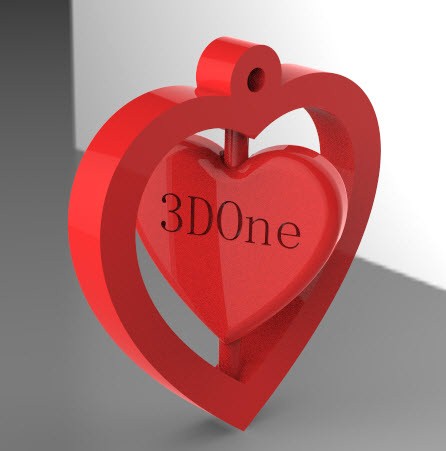

功能，輪廓選擇之前寫的字，然后在結束點輸入“-1”，記住一定要選擇“減運算”。最后，愛心扣就大功告成，可以進行3D打印啦！
這就是打印出來的愛心扣啦~美美噠~
用3DOne軟件設計的愛心扣，經過3D打印后，就能直接送過父母老師啦。相信收到大家親手設計的3D愛心扣，父母老師們一定很欣慰。愛心扣模型已經上傳到社區官網，可到這里下載：http://www.i3done.com/model/55623.html#ad-image-0。大家自己動手動腦設計，將創意想法利用3DOne表現出來，既能激發大家對科技創新更加濃厚的興趣，又能提高大家對多科知識的結合運用能力。更多有趣的3DOne模型的設計制作，可到社區官網www.i3done.com瀏覽相關教程。
對于設計完成的作品，大家可以上傳到官網來參加“夢想實驗室讓創意成真：免費3D打印活動”哦！評選出來的每月最佳作品，可以免費3D打??！戳戳這里來瞅瞅：http://www.i3done.com/contest/show/20.html 。
3DOne免費下載及更多課程詳情：www.i3done.com
