作為國產專業的三維CAD設計軟件，中望3D具有強大的建模功能，且易學易用。無論是初學者還是資深的產品設計師，都能夠快速掌握中望3D各項建模功能，通過拉伸、旋轉、布爾運算等不同功能的綜合運用，設計出滿意的產品。在本文中，小編將向大家展示一款常見方向盤的基本設計流程，助你輕松掌握方向盤的建模設計要領。

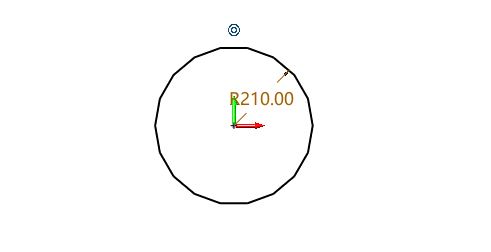

第一步：選擇XY平面為繪圖平面繪制一個半徑為210的圓，如圖1所示。


圖1 繪制草圖

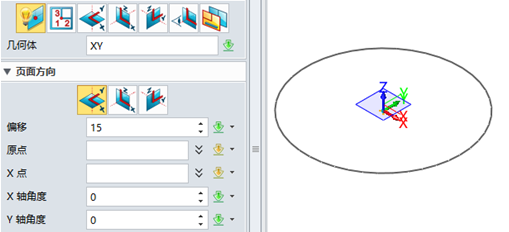

第二步：設置基準面，點擊基準面按鈕，設置XY平面向上偏移15，如圖2所示。


圖2 設置基準面

在設置基準面上繪制一個與第一步中同心半徑為185的圓，如圖3。


圖3 繪制草圖

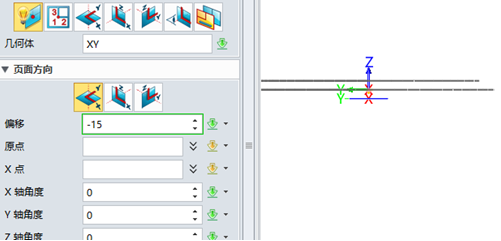

第三步：設置基準面，點擊基準面按鈕，設置XY平面向下偏移15，如圖4所示。


圖4 設置基準面

在設置基準面上繪制一個與第一步中同心半徑為185的圓，如圖5。


圖5 繪制草圖

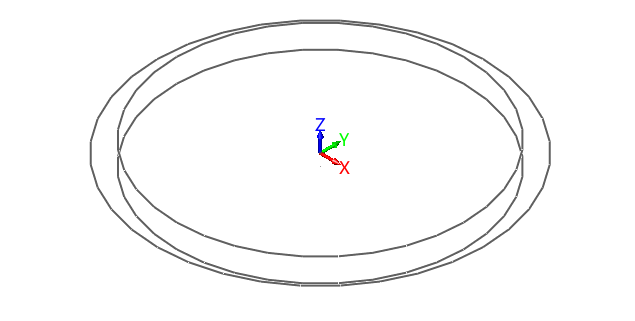

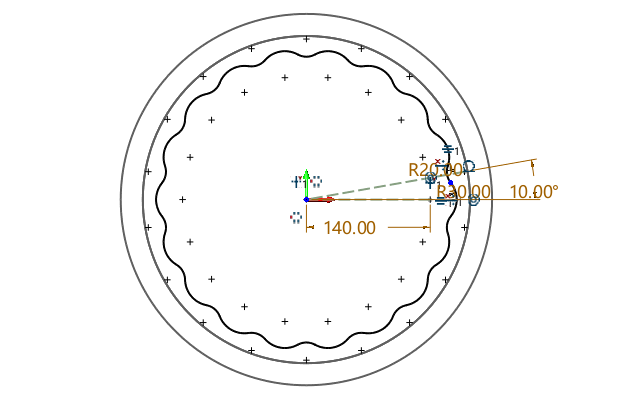

第四步：選擇XY平面繪制連續相切圓弧，如圖6所示。


圖6 繪制連續相切圓弧草圖

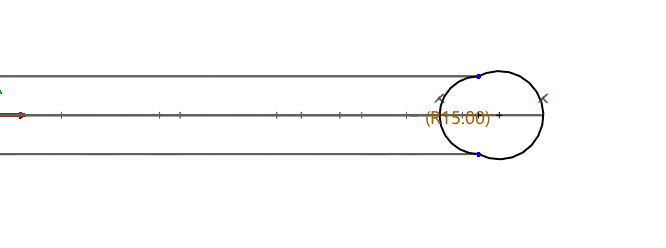

第五步：選擇XZ平面為繪圖平面，繪制如圖7所示草圖，使兩個圓弧的圓心通過水平虛線，端點與其他基準面中圓弧相交。


圖7 繪制截面相交圓弧

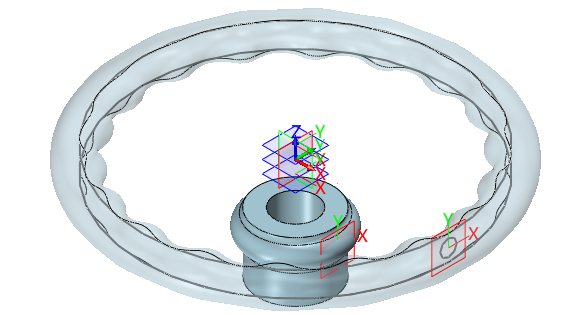

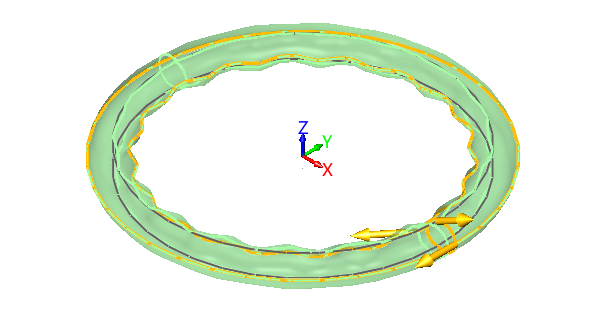

第六步：點擊造型工具欄中雙軌放樣按鈕，路徑1選擇半徑為210的圓，路徑2選擇連續相切圓弧，輪廓選擇截面相交圓弧，如圖8所示。


圖8 雙軌放樣

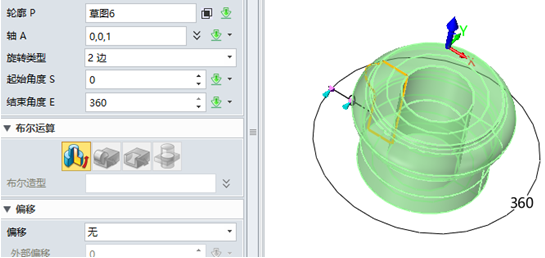

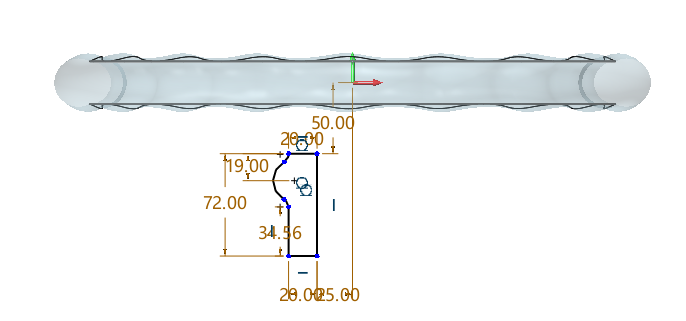

第七步：選擇YZ平面繪制如圖9草圖，并用此草圖以Z軸為軸旋轉實體，如圖10所示。


圖9 繪制草圖


圖10 旋轉實體

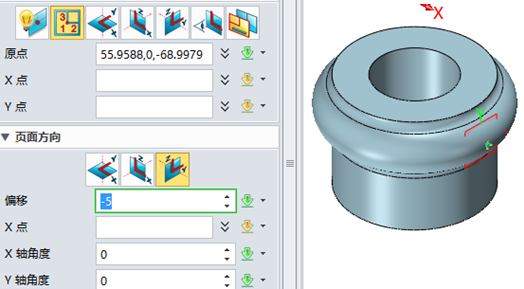

第八步：設置基準面，選擇如圖所示原點，頁面方向為ZY平面，偏移為-5的基準面，如圖11所示。在此基準面上繪制如圖12草圖。


圖11 設置基準面

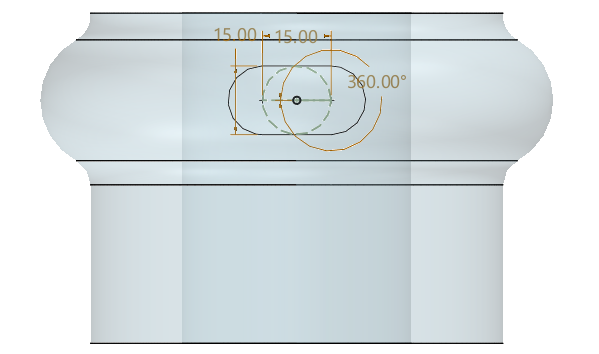

圖12 繪制草圖

第九步：設置基準面，選擇如圖所示設置ZY平面偏移基準面，在此基準面上繪制半徑為10 的圓，如圖13草圖。


圖13 繪制草圖

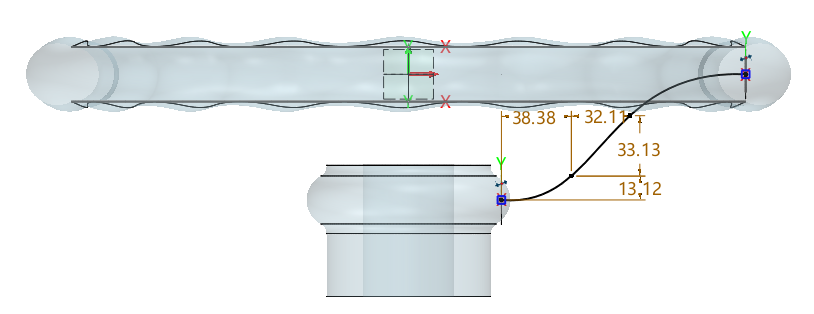

第十步：選擇XZ平面繪制草圖，連接步驟八和步驟九所繪制的草圖，如圖14所示。


圖14 繪制草圖

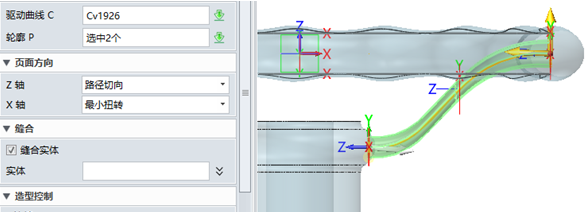

第十一步：選擇驅動曲線放樣按鈕，驅動曲線選擇第十步所繪草圖，輪廓選擇第八步和第九步中所繪草圖，（注意輪廓方向）如圖15所示。


圖15 驅動曲線放樣

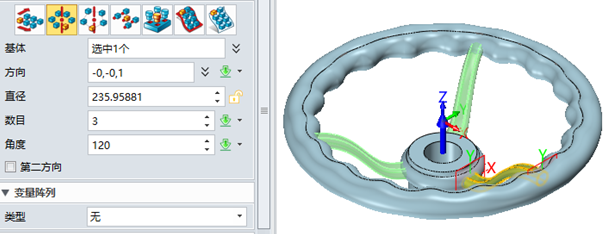

第十二步：點擊特征陣列按鈕，基體選擇步驟十所繪模型，方向選擇Z軸，數目為3，角度為120°，如圖16所示。


圖16 陣列輻條

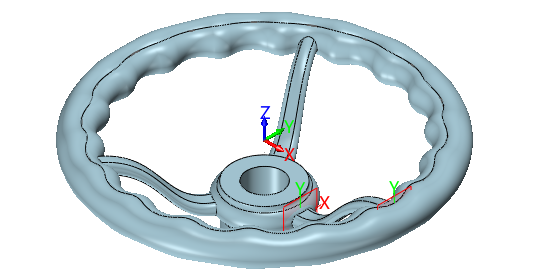

第十三步：點擊組合按鈕，將所繪模型使用布爾加運算組合，得到最后設計結果，如圖17。


圖17 繪制結果

完成了上述操作，方向盤設計至此完成。在設計中，通常我們會使用到“掃掠功能”和“放樣功能”來創建方向盤的波形實體和方向盤輻條，使用旋轉功能來創建方向盤的連接胎體，最后通過布爾加運算組合得到最終的成品。經過了本實例的介紹和操作學習，相信大家對中望3D的相關建模功能和技巧又有了更加深入的了解。上手簡單、操作便捷的中望3D讓設計變得更加高效專業！
