本文由銅陵市工業學校的蘇文忠老師供稿

通過圓柱折彎命令可以得到一款非常簡約大氣的筆筒，然后將筒身再處理一下，以水波紋理造型，使得光滑的平面增添凹凸的質感，不僅增加摩擦方便于手上握住，還挺有一番別致的感覺。

觀察發現

一、水波紋理是弧形凹進去的（可以通過放樣解決）

二、水波錯位（可以通過向上陣列移動解決）

三、圓形筆筒（可以通過圓柱折彎命令解決）

下面開始我們的建模過程

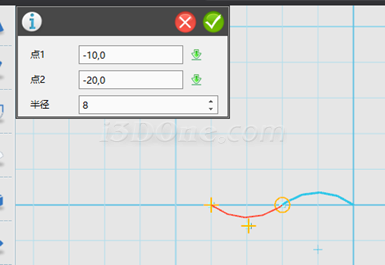

1.草圖繪制兩段弧線（為防止后面放樣出現反向面的情況，我們從右向左繪制弧線，從右向左屬于逆時針方向建模，很多軟件認為逆時針為正），參數如圖

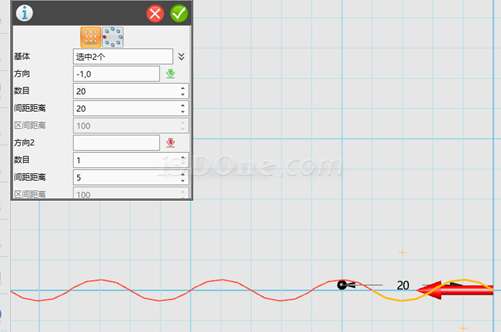

2.向左陣列20個,參數如圖

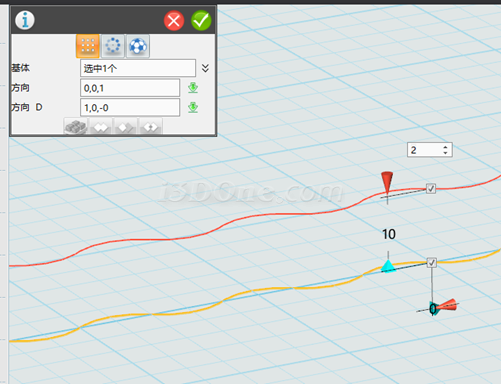

3.退出草圖模式，向上陣列1個

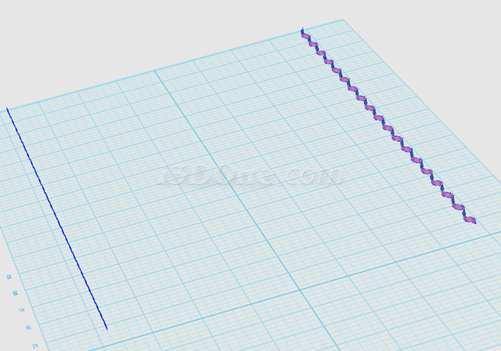

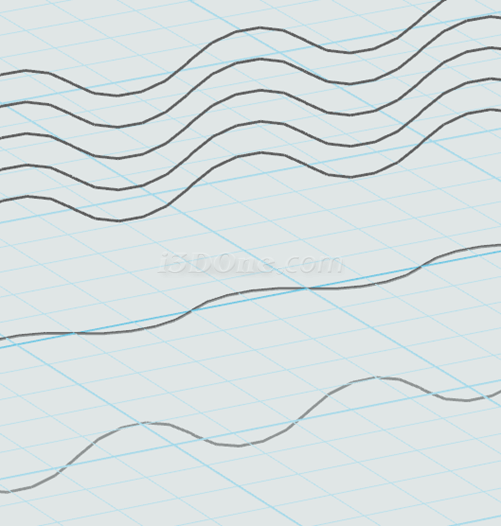

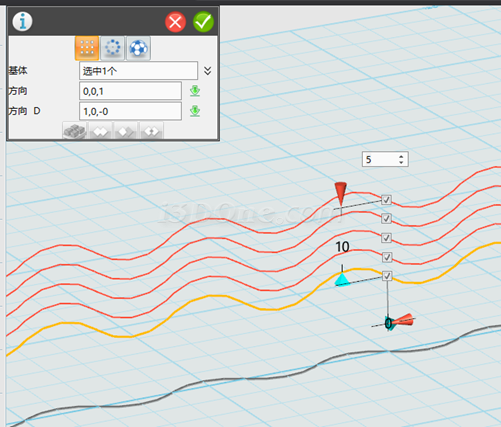

4.將復制的線繞X軸旋轉90度，再將其向上陣列5個以備后用，如圖

5.將原始線向下(0,0,-1)陣列1個，并繞X軸繞轉-90度，如圖

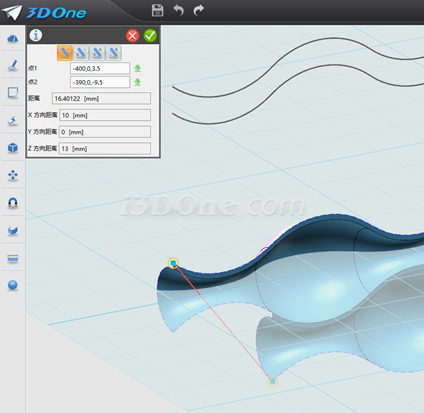

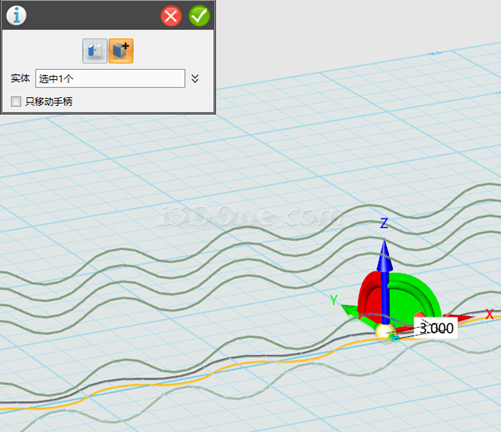

6.從下往上數，向上移動第1根線，距離-7，向下移動第三根線，距離-7，沿Y正方向移動第二根線（即原始線），距離3，如圖

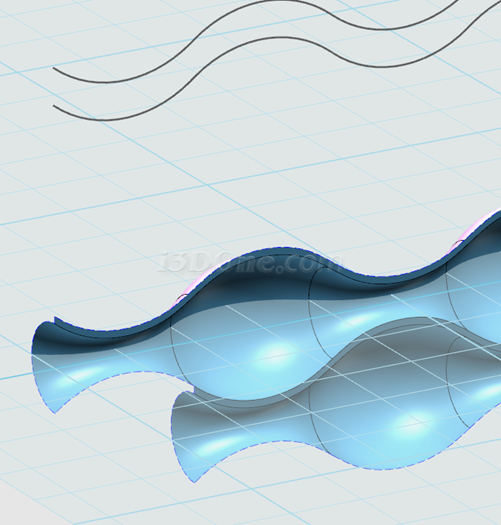

7.放樣上述三根線，將第4根線上移2使得第4和第5根線距離為0.5，然后與第5根線放樣，并移動至合位置，如圖

8.向下(方向?yàn)椋?，0，-1）)陣列1個，并移至合適位置，如圖

9.合并四物體，測得物體Z向距離為13，如圖

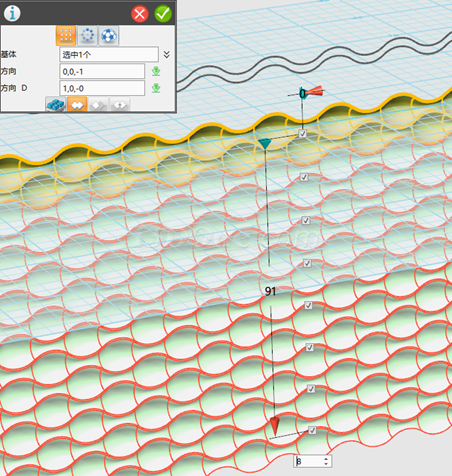

10.向下陣列8個，距離為13，方向(0,0,-1)，距離91，數量8，點添加選中實體，參數如圖

11.將上邊向上拉伸30，方向（0，0，1），將第2根輔助線向上拉伸60，并移至合適位置，如圖

12.將多余的線刪掉，合并所有物體，繞X軸旋轉-90度，并移至（0，0）處，如圖

13.草圖繪制三根直線，注意左右的對稱關系，如圖

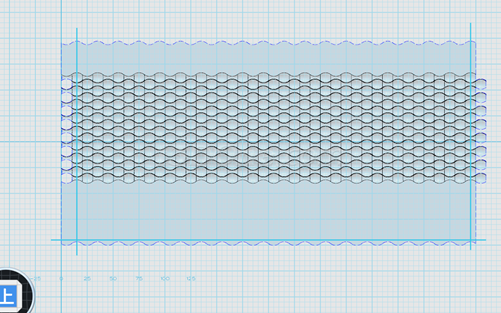

14.退出草圖，向上移動輔助線，執行投影曲線命令（注意不需要大面積選擇所有面），如圖

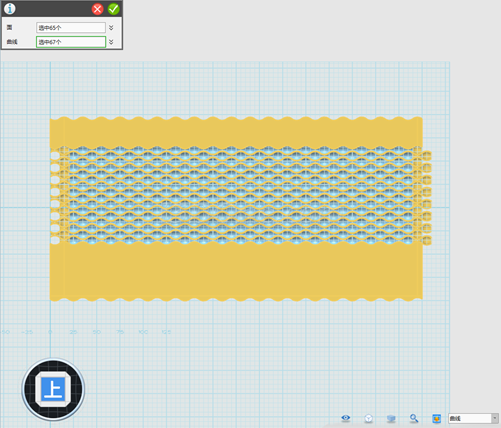

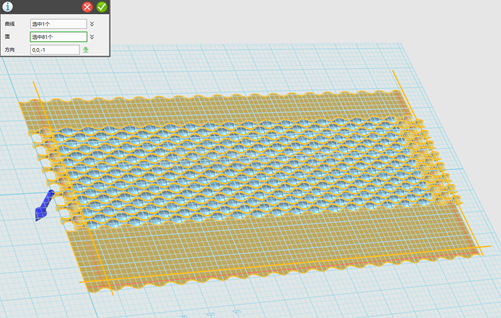

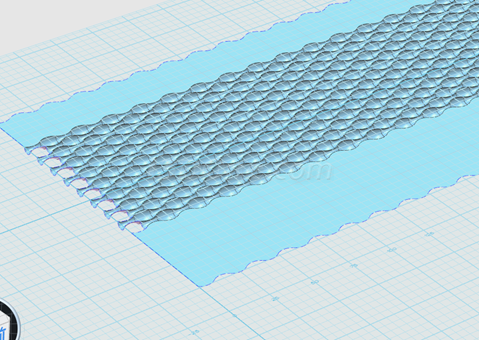

15.執行曲面分割命令，也不需要大面積選擇面，選擇曲線時可以將下端過濾器列表中選擇曲線項，然后在視圖中框選擇所有，如圖

16.將過濾器列表設為曲面，框選刪掉多余面，如圖

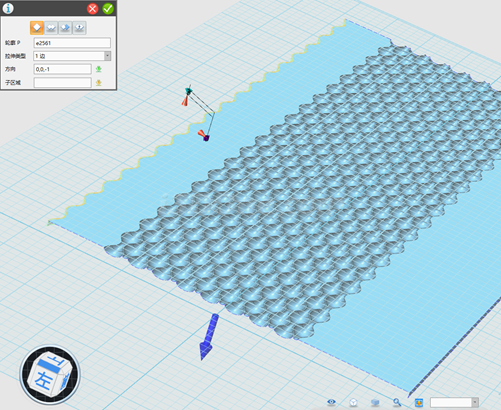

17.物體有些厚，在Z軸向非均勻縮放0.5，在過濾器器列表邊狀態下將上下兩條邊沿（0，0，-1）方向拉伸3，如圖

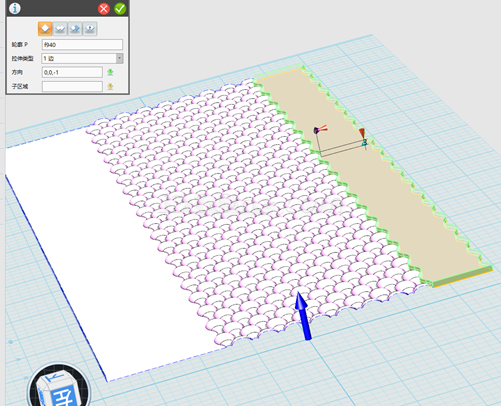

18.觀察發現上面拉伸的曲面反向了，沒關系，將它刪了，重新選擇合適面進行拉伸3，如圖

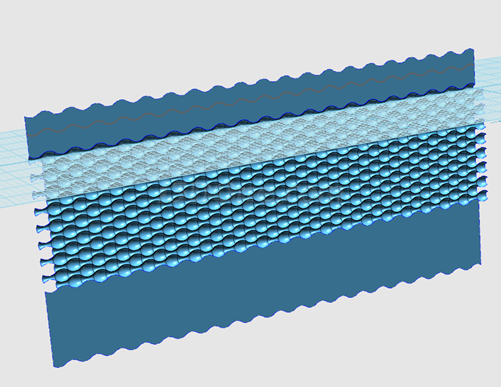

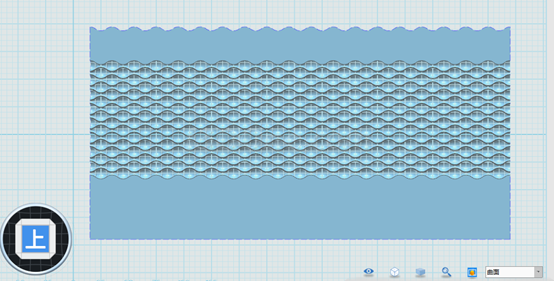

19.將水波紋物體隱藏，刪除多余面，如圖

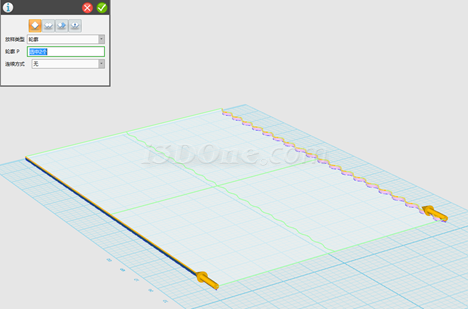

20.對兩物體的上邊放樣，連續方式選擇無，如圖

21.如出現放樣后的面也反向，可對其抽殼5，將多余面刪掉，顯示所有物體，將它們?nèi)亢喜⒊梢粋€(gè)物體，如圖

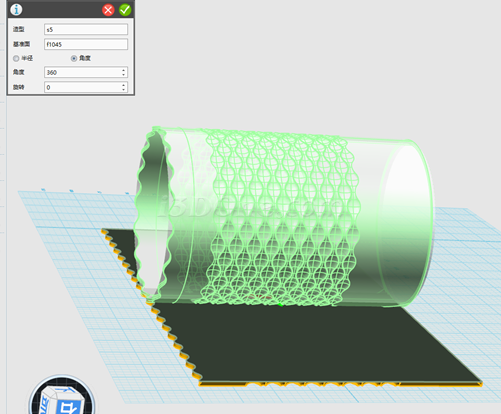

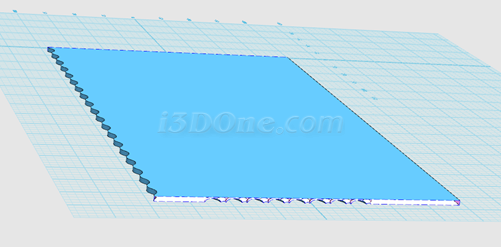

22.執行圓柱折彎命令，以模型底面作基準面，折彎角度360，如果效果不正確，可重新做一基準面進行圓柱折彎，如圖：

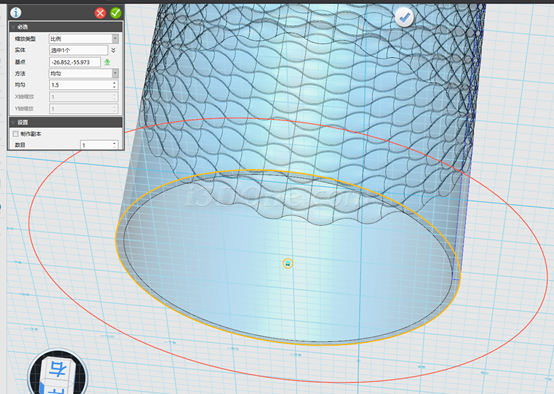

23.將物體繞X軸旋轉-90度，利用底面作參考同何體，將底面外輪廓作為參考線，雙擊進入草圖模式，縮放1.5

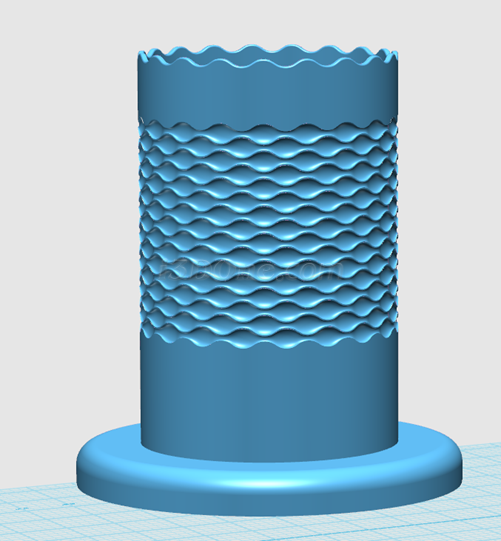

24.將參考線向下拉伸20，給它加一底座，合并，倒圓角，最終效果如下：

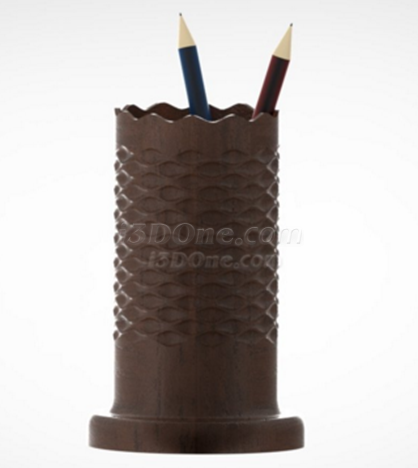

至此，水波紋理筆筒完成。乍一看，充滿了設計感！同學們，動手時刻又到啦！
