在本次的實例教程中，筆者將以汽車鈑金件的料帶（圖1）布局設計作為講解實例，這是完成級進模設計的核心設計任務。本教程中，我們將分為排料設計和料帶設計2大部分進行，本篇我們先來看看排料設計的具體操作吧。

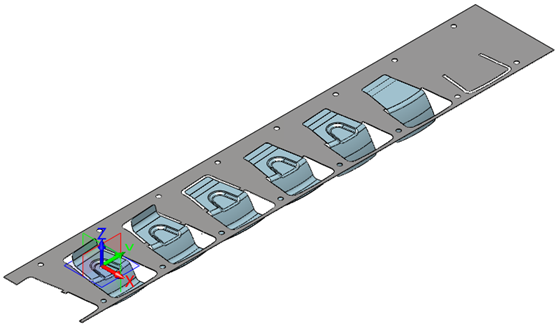

圖1 汽車鈑金件料帶

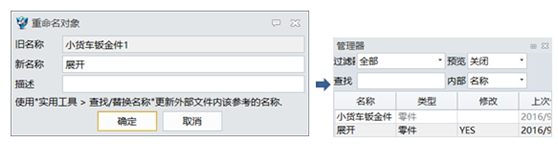

第一步，復制黏貼小貨車鈑金件，然后重命名為“展開”，打開“展開”零件（圖2）。


圖2 “展開”零件

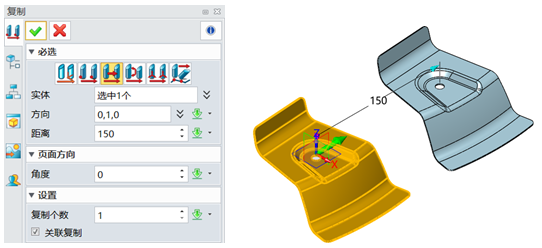

第二步，沿Y軸方向復制零件，距離為150mm，如圖3所示。


圖3 復制零件

第三步，使用FTI下的“線性展開”，拾取下圖4水平面為固定面，圓弧面為折彎面。復選添加一個新的成型狀態，方向?yàn)閅方向，距離為150mm，線性展開后效果如下圖5所示 。

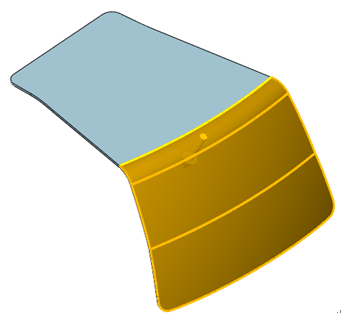

圖4 拾取


圖5 線性展開后效果

第四步，沿Y軸方向復制下一個零件，距離為150mm，如圖6所示。


圖6 復制零件

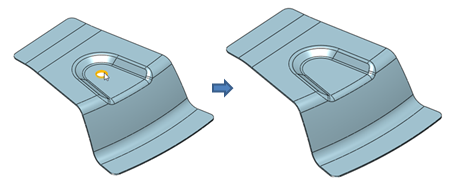

第五步，拾取圓孔的面，對面進行簡化操作，如圖7所示。


圖7 簡化操作

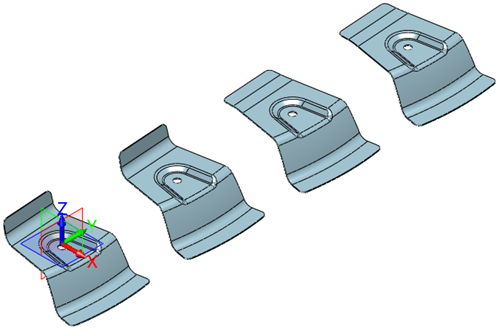

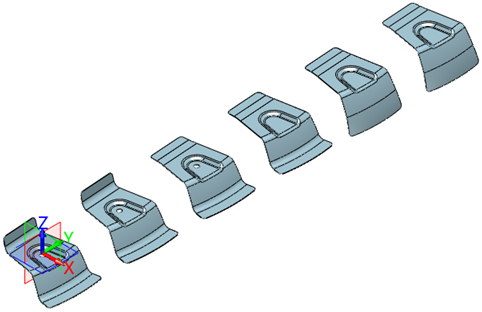

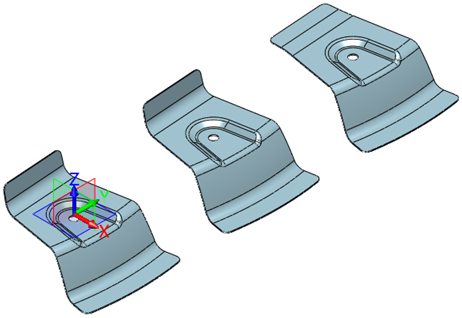

第六步，繼續沿Y軸方向復制零件，距離為150mm，如圖8所示。


圖8 復制零件

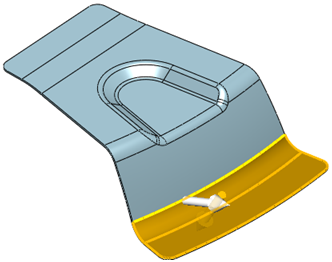

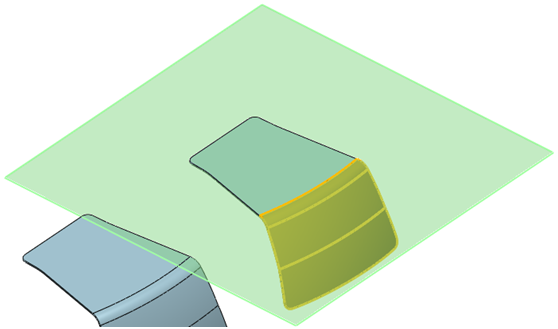

第七步，使用FTI下的“支撐面”功能，拾取下圖9中高亮面為折彎面，高亮邊為固定邊，圖10即是創建的支撐面。


圖9 使用支撐面功能


圖10 所建的支撐面

第八步，使用FTI下的“高級展開”功能，拾取上步創建的支撐面作為本次操作的支撐面，拾取下圖11高亮面為展開面，高亮邊為固定邊，沖壓方向?yàn)槊娣ㄏ?，厚度偏置為向?nèi)，級進類型為折彎。

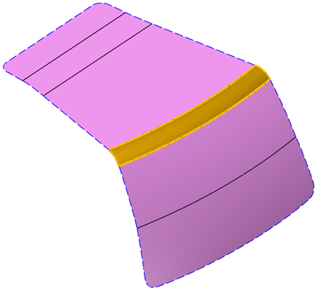

圖11 高級展開

操作完畢后隱藏支撐面，如圖12所示。


圖12 隱藏支撐面

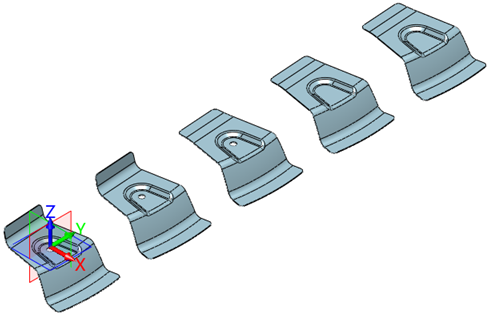

第九步，沿Y軸方向復制下一個零件，距離為150mm，如圖13所示。


圖13 復制零件

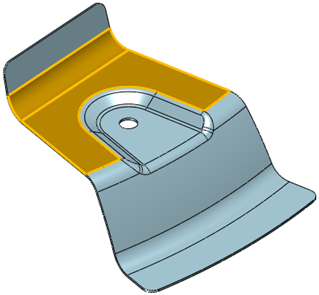

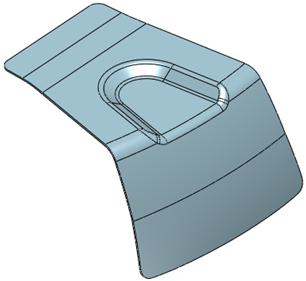

第十步，刪除拉伸成型部分的曲面，如圖14所示。


圖14 刪除曲面

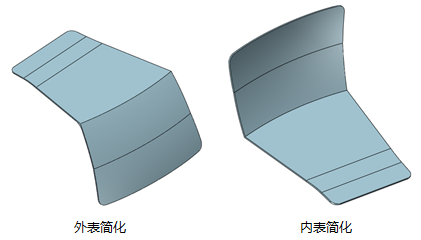

第十一步，分別對外表和內表的兩個倒圓圓弧面進行簡化操作，如圖15所示。


圖15 簡化操作

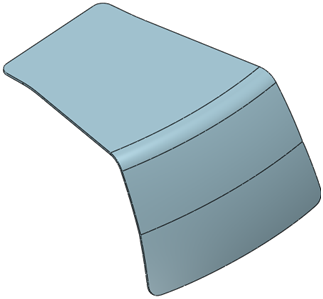

第十二步，刪除鈑金件的面，只保留-Z方向的底面，如圖16所示。


圖16 刪除操作

第十三步，對曲面進行9mm的倒圓角操作，如圖17所示。


圖17 倒圓角

第十四步，對曲面進行抽殼，厚度為-1mm，如圖18所示。


圖18 抽殼

第十五步，沿Y軸方向復制下一個零件，距離為150mm，如圖19所示。


圖19 復制零件

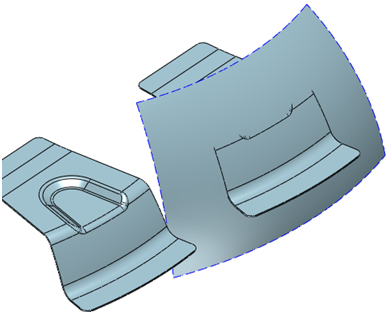

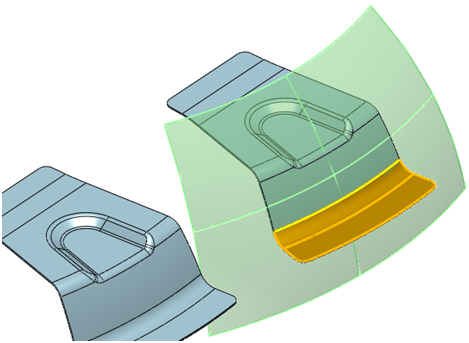

第十六步，使用FTI下的“支撐面”功能，拾取下圖20高亮面為折彎面，高亮邊為固定邊，創建如圖21所示的支撐面。


圖20 拾取


圖21 支撐面

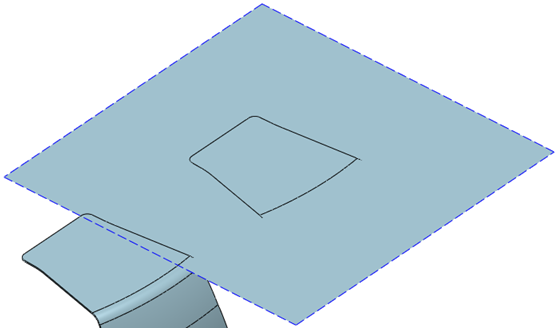

使用FTI下的高級展開，先拾取下圖22矩形面為支撐面，然后隱藏。

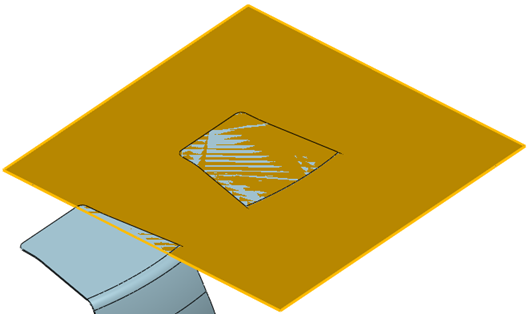

圖22 拾取

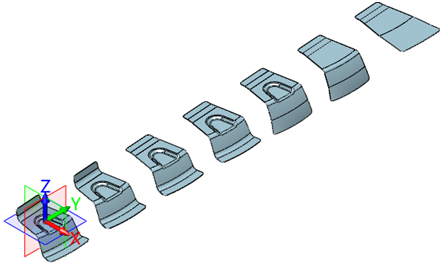

再拾取下圖23的三個高亮面為展開面，高亮邊為固定邊，確認后完成展開操作，整體視圖如圖24所示。


圖23 拾取

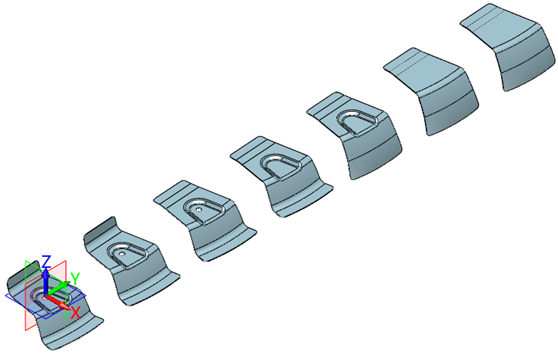

圖24 展開后整體效果

到此，我們已經完成了排料設計的操作了，在下篇教程中，我們將繼續進行料帶設計的操作介紹。
