足球建模是一個非常典型的三維建模案例，建模方法各有千秋。本課程的任務是使用中望3D進行足球建模，希望通過本課程可以幫助大家對中望3D軟件進行進一步的學習和了解。

第一步，新建一個名稱為足球的文件。

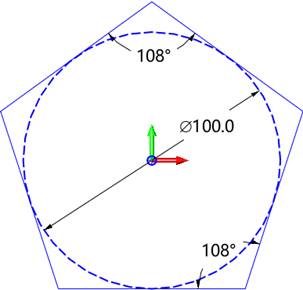

第二步，使用草圖工具，在XY工作平面上，使用子草圖繪制五邊形草圖，如圖1所示。

 圖1 繪制五邊形草圖

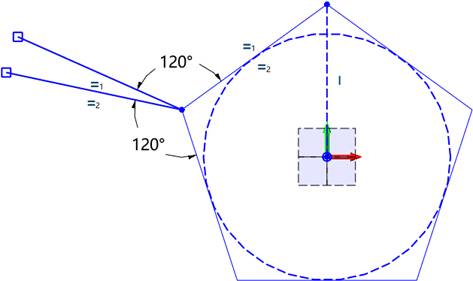

第三步，退出子草圖，使用直線繪制兩條和五邊形等長的直線，進行等長約束、角度標志以及水平約束后，得圖2。

 圖2 進行約束以及角度標志

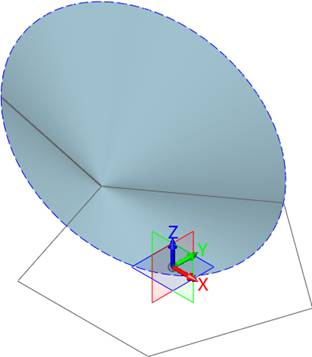

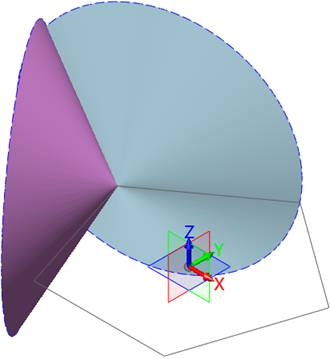

第四步，退出草圖，使用旋轉，過濾器切換至曲線，使用上步草圖的線，創建圖3曲面。

 圖3 創建曲面-1

第五步，使用旋轉，使用上步草圖的線，創建圖4曲面。

 圖4 創建曲面-2

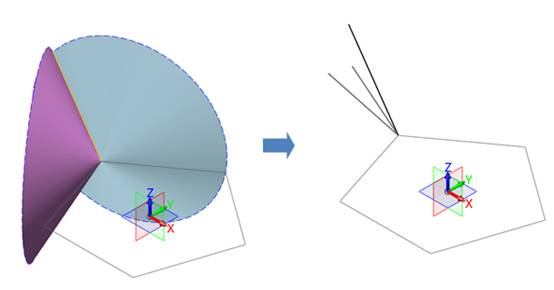

第六步，使用相交曲線，提取兩旋轉曲面相交所產生的曲線后，隱藏曲面，如圖5所示。

 圖5 提取相交曲線

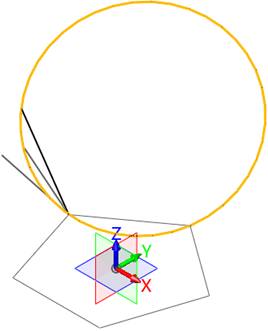

第七步，使用三點繪圓，創建空間圓，如圖6所示。

 圖6 創建空間圓

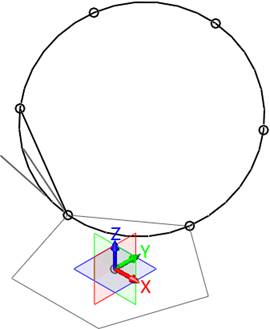

第八步，使用點在曲線上，在圓上創建6個等分點，如圖7所示。

 圖7 創建等分點

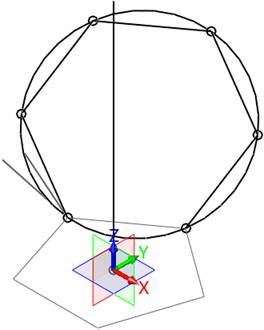

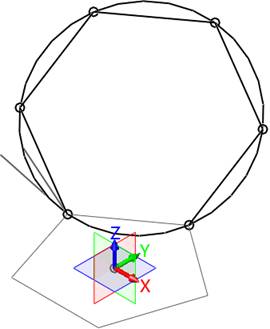

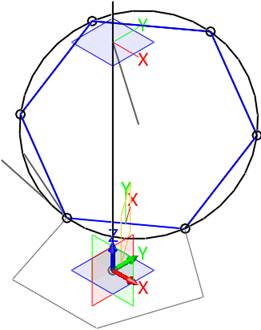

第九步，使用線框下的直線命令，在點之間創建下圖直線，如圖8所示。

 圖8 創建直線-1

第十步，使用線框下的直線命令，以原點為起點，方向為Z軸正方向，長度為200mm繪制直線，得圖9。

 圖9 創建直線-2

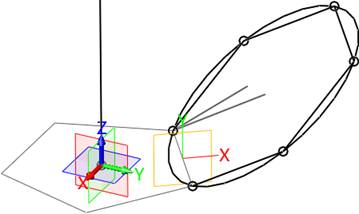

第十一步，在下圖直線中點處，創建工作平面，如圖10所示。

 圖10 創建工作平面-1

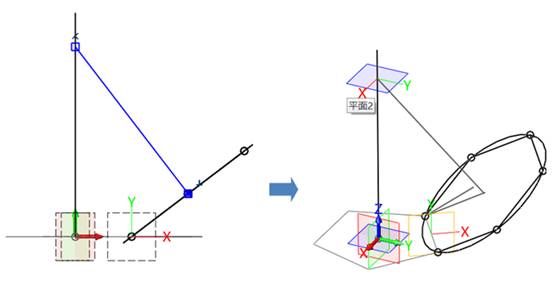

第十二步，在上步所創建的工作平面上繪制草圖，繪制一條圓心位置到直線的垂線，并在下圖兩直線交點處，創建工作平面，如圖11所示。

 圖11 繪制垂線并創建工作平面-2

第十三步，使用曲線列表，繪制下圖藍色部分曲線列表，如圖12所示。

 圖12 繪制曲線列表-1

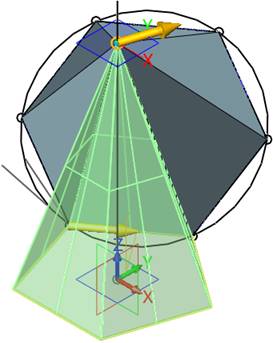

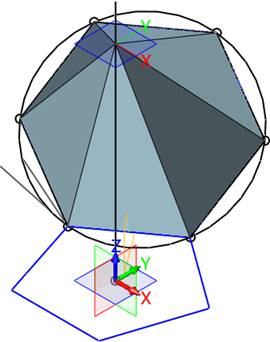

第十四步，使用放樣，放樣類型為終點和輪廓，輪廓為上步創建的曲線列表，終點為下圖所示的兩線交點，兩端連續方式為無，曲面類型為兩端開放，如圖13所示。

 圖13 設置放樣參數-1

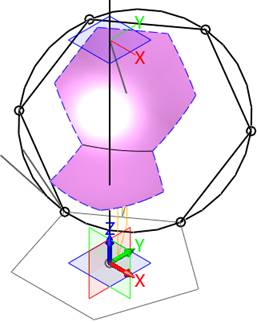

第十五步，再次使用曲線列表，繪制下圖藍色部分曲線列表，如圖14所示。

 圖14 繪制曲線列表-2

第十六步，使用放樣，放樣類型為終點和輪廓，輪廓為上步創建的曲線列表，終點為下圖所示的兩線交點，布爾運算為基體，兩端連續方式為無，曲面類型為兩端開放，如圖15所示。

 圖15 設置放樣參數-2

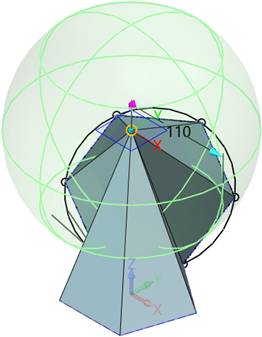

第十七步，使用球體，創建半徑為110mm的球體，布爾運算類型為基體，如圖16所示。

 圖16 創建球體

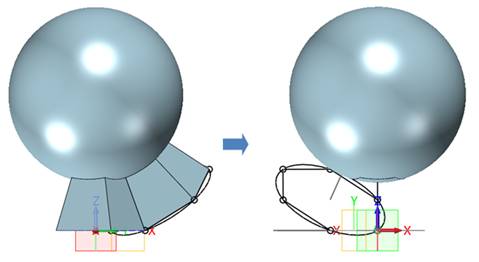

第十八步，使用曲面分割，球體為基體，兩個放樣面為分割體，并隱藏放樣面，如圖17所示。

 圖17 曲面分割及放樣面隱藏

第十九步，刪除不需要的部分球面；使用炸開，把上圖顯示曲面炸開成兩個獨立曲面，如圖18所示。

 圖18 刪除部分球面并炸開曲面

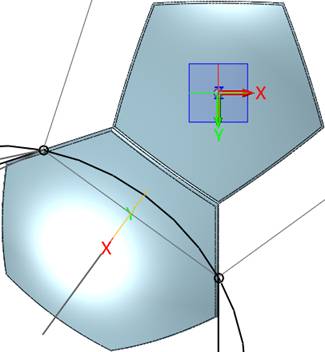

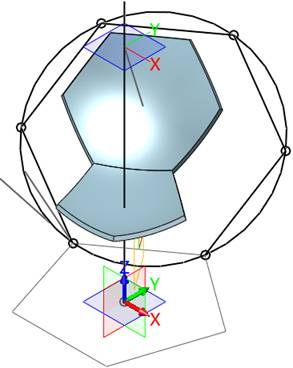

第二十步，使用抽殼，對上圖兩個單獨曲面，分別做兩次抽殼操作，厚度為-3mm，如圖19所示。

 圖19 抽殼操作

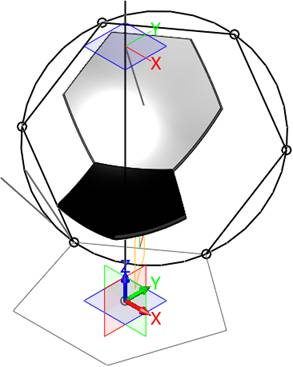

第二十一步，對下圖兩個造型外部的5邊和6邊進行1mm倒圓角，如圖20所示。

 圖20 圖倒圓角

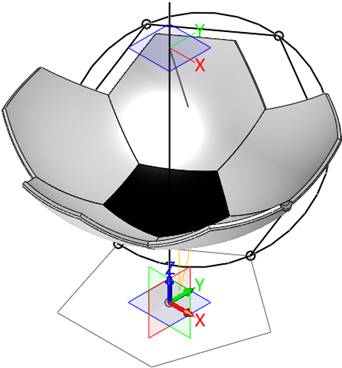

第二十二步，對下圖兩個造型的顏色進行修改，一個黑色，一個白色，如圖21所示。

 圖21 顏色修改

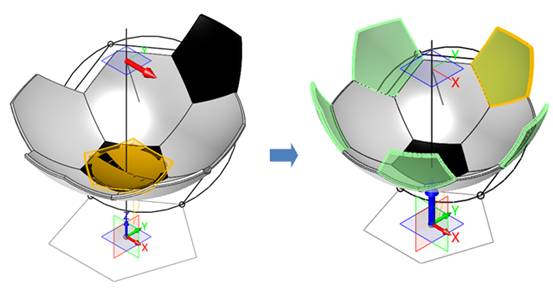

第二十三步，使用陣列，繞著Z軸均勻分布5個，如圖22所示。

 圖22 均勻分布陣列

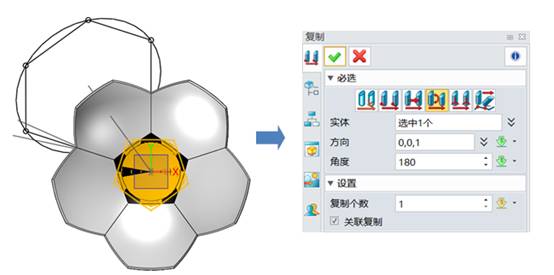

第二十四步，對底部黑色造型繞Z軸進行180旋轉，進行復制，如圖23所示。

 圖23 造型旋轉、復制

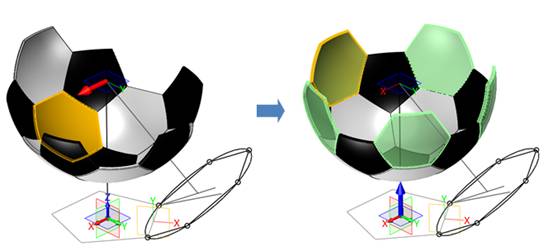

第二十五步，對上步復制的造型進行移動，繞著下圖坐標旋轉63.43°，使用陣列，繞著Z軸均勻分布5個，如圖24所示。

 圖24 造型旋轉、列陣設置-1

第二十六步，對下圖造型進行復制，繞著下圖坐標旋轉-41.81°；使用陣列，繞著Z軸均勻分布5個，如圖25所示。

 圖25 造型旋轉、列陣設置-2

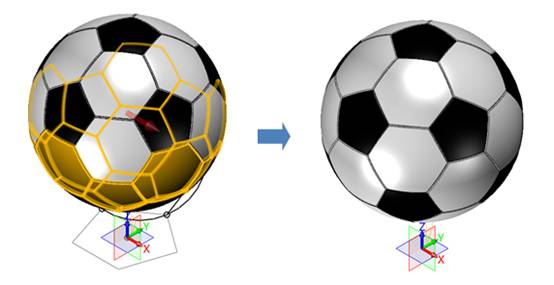

第二十七步，拾取所有，旋轉180°進行復制，完成足球設計；隱藏不需要的對象，如圖26所示。

 圖26 完成設計

到此，足球建模課程就完成了。希望能通過這個案例讓大家能進一步了解中望3D軟件的建模操作。同一個模型有很多種畫法，大家可以在更加熟悉軟件的過程中發揮自己的能力，用不同的方法去繪制你想要的三維模型哦。 馬上
