裝配圖零部件序號標注是裝配總圖中必不可少的內容，很多工程師在序號標注上花費大量的時間精力，嚴重影響了設計效率。中望3D工程圖提供自動氣泡功能，可以幫助設計師自動完成裝配圖零部件序號標注，但某些企業因自身的繪圖標準，需要根據標準件或非標準件來分類實現序號的有序標注，下面我們來學習如何在中望3D中實現這種功能。

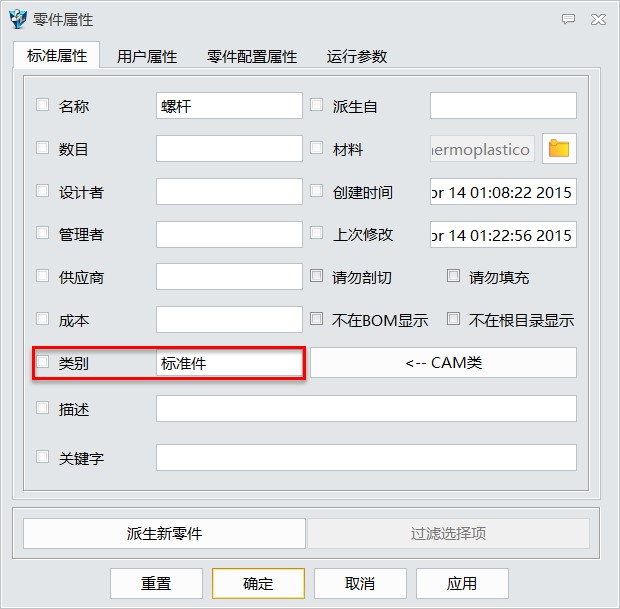

1、首先，我們需要定義每個零部件的類別屬性。 單獨打開零部件，點擊“工具—設置零件屬性”，打開“零件屬性”彈窗，分別設置所有零部件類別為標準件或非標準件，如圖1所示：

圖 1

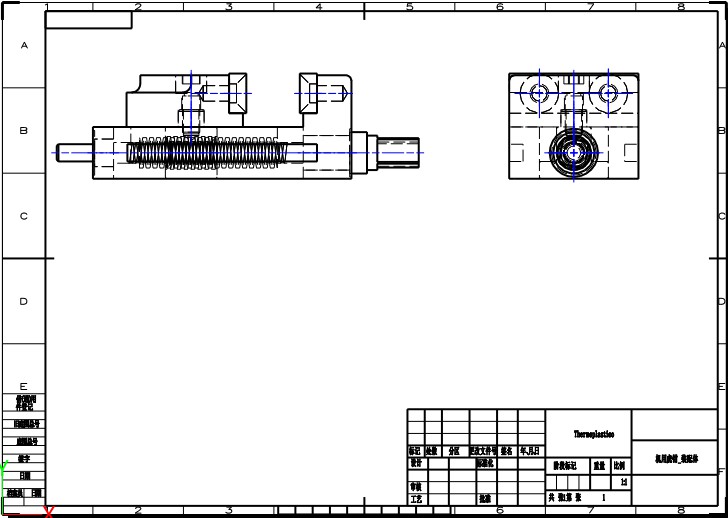

2、接著，打開裝配體數模。右鍵選擇“2D工程圖”，生成圖2所示工程圖：

圖 2

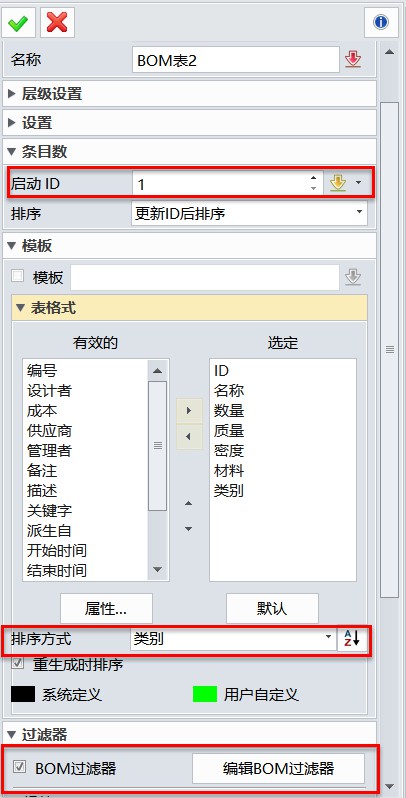

3、點擊“布局—BOM表”功能鍵，彈出圖3選項框，選擇主視圖，啟動ID為1，排序方式更改為類別；

圖 3

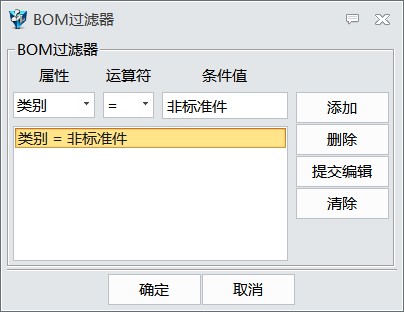

勾選BOM過濾器，點擊編輯BOM過濾器，彈出圖4對話框，添加條件值為“類別=非標準件”；

圖4

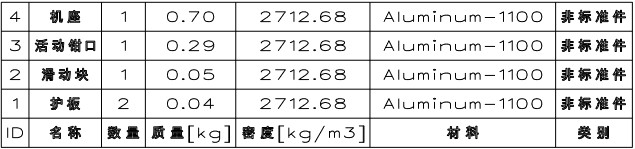

點擊確定，生成BOM表，如圖5所示；

圖5

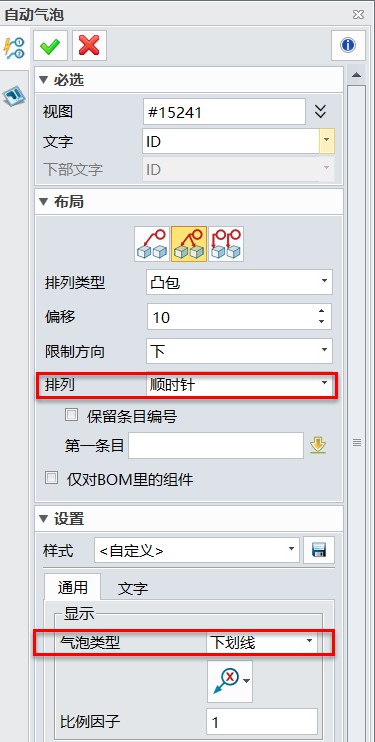

4、點擊“標注—自動氣泡”功能鍵，彈出圖6選項框，點擊主視圖，排列方向選擇順時針，氣泡類型選擇下劃線；

圖 6

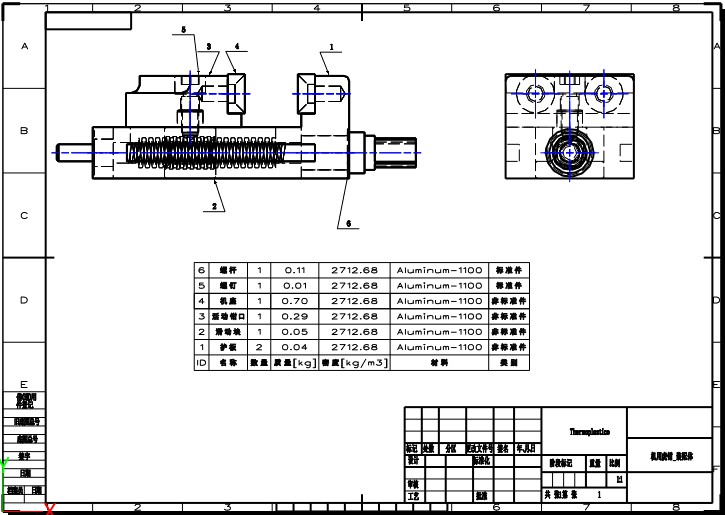

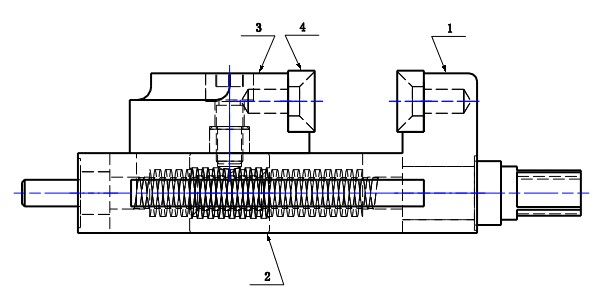

點擊確定，生成圖7所示圖紙；

圖7

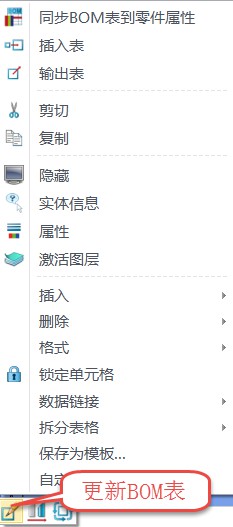

此時，BOM表中序號排列會會有變化。右鍵點擊BOM表，點擊圖8所示按鈕更新BOM表，此時會跳回圖3界面，排序方式選擇“更新ID后排序”，點擊確定，則BOM表序號即可恢復降序排列；

圖8

5、點擊CTRL+C，復制主視圖，生成副本主視圖1，隱藏主視圖，點擊“布局--編輯表—清除BOM氣泡”，隨后按步驟3操作，將啟動ID更改為5，BOM過濾器條件更改為“類別=標準件”，生成圖9所示BOM表；

圖 9

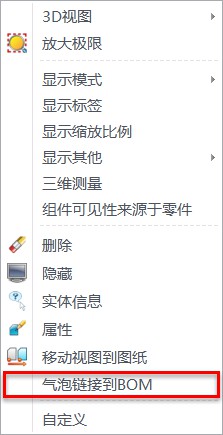

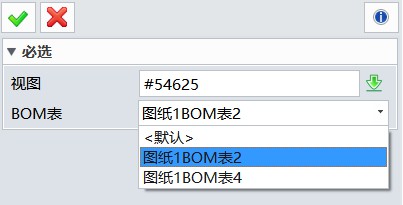

右鍵主視圖1，點擊“氣泡鏈接到BOM”，彈出圖11彈框，選擇新生成的BOM表；

圖10

圖11

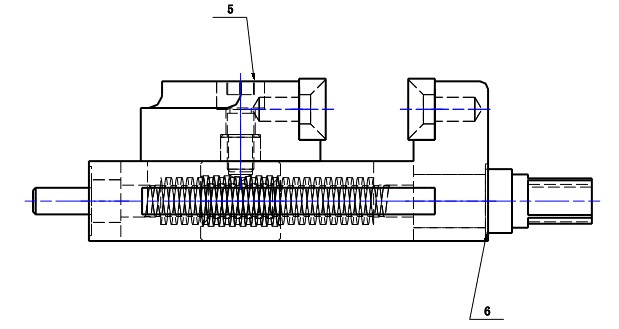

重復步驟4，偏移更改為20，生成圖12所示圖形；

圖12

6、最后全部顯示主視圖和主視圖1，效果如圖13所示，實現了裝配圖零部件序號分類有序布局。

圖13

總結：這種方法在零部件數量較多的情況下，可以大大提高工程師的零部件序號標注效率，并且分門別類，清晰明了，值得推薦工程師使用。
