在工程師的設計工作中，有時候需要進行產品剖面的查看，以便了解內部的結構以及進行測量等方面的工作。尤其是企業中主要進行查圖看圖的部門，往往需要對模型進行截面的選取工作，并且在這過程中，需要選取多個截面以及出圖。但在這一過程中，工程師們發現，對每個截面部分的結果不能隨時進行查看，需要反復的進行截面的選取。

那么，有沒有一種方法，可以讓工程師們隨時隨地可以對不同截面進行查看，甚至出圖呢？

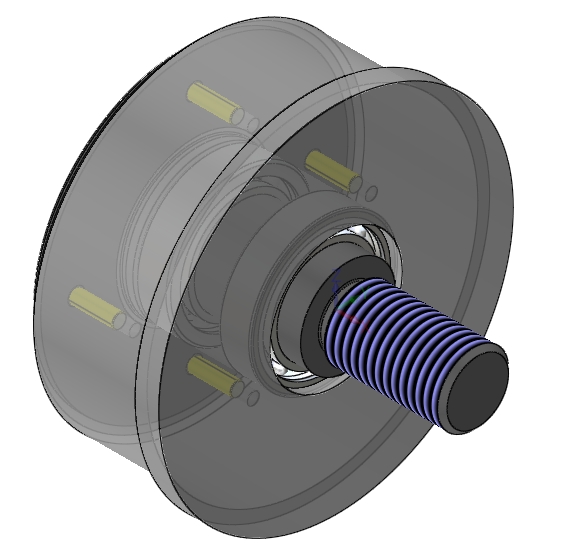

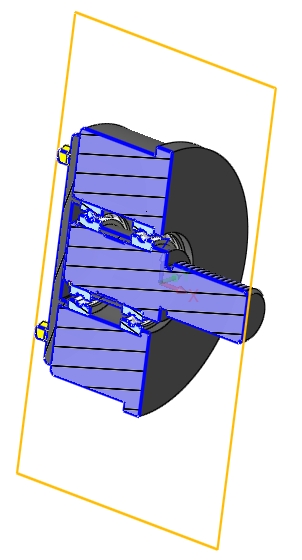

中望3D可以告訴您答案！接下來，我們以“滾輪裝配”模型進行相關的介紹。

 圖（1）

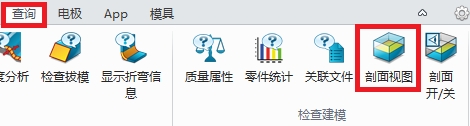

首先，點擊“查詢”選項卡中的“剖面視圖”命令

 圖（2）

在“剖面視圖”對話框的“視圖名稱”中填寫剖面視圖的名字，此處采用默認的命名“section1”

 圖（3）

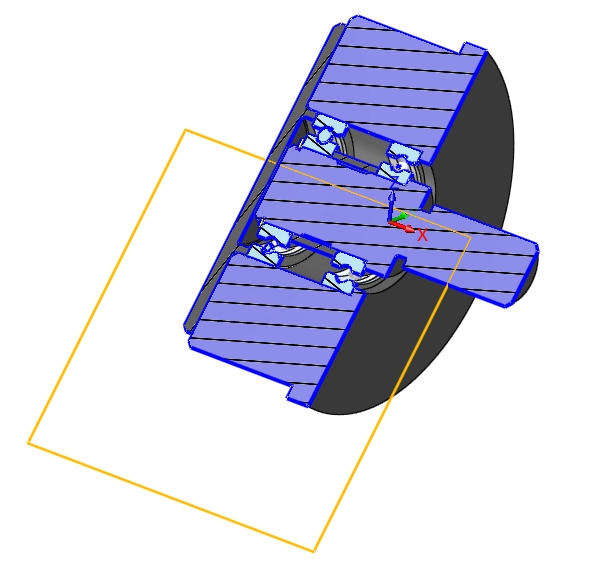

將“section1”的剖面視圖設置為如圖所示位置，點擊確定完成第一個剖面

 圖（4）

接著，再次點擊“剖面視圖”命令，在對話框中點擊“插入視圖”，并采用默認的視圖名稱為“section2”

 圖（5）

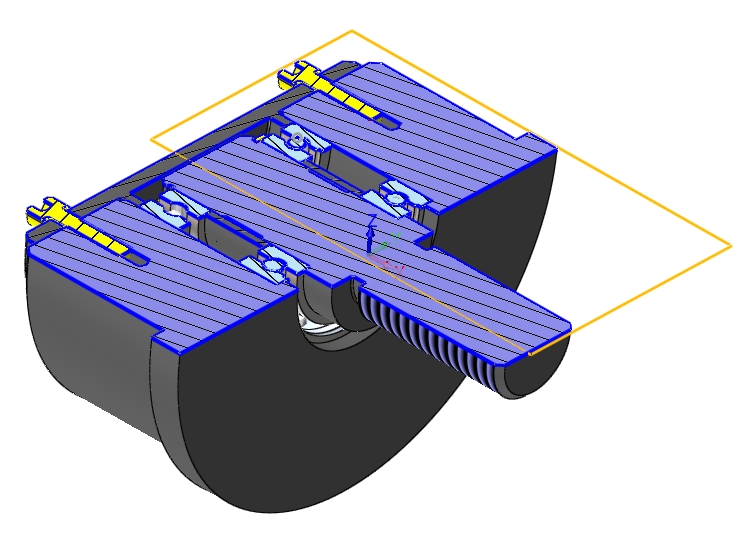

“section2”的剖面視圖設置為如圖所示位置，點擊確定完成第二個剖面

 圖（6）

采用同樣的方法，點擊“插入視圖”，采用默認的視圖名稱為“section3”，“section3”的剖面視圖設置為如圖所示位置，點擊確定完成第三個剖面。至此，三個剖面設置完成。

 圖（7）

此時，我們可以在管理器的視圖管理中，看到剖面視圖中已經有我們?cè)O(shè)置的三個剖面視圖

 圖（8）

我們只需要雙擊所需的剖面視圖名稱，即可激活該視圖，方便的查看各個剖面情況

圖（9）

接下來，我們可以在工程圖中，利用已經設置的剖面視圖進行剖切部位的出圖。

進入工程圖模塊，點擊“軸測剖視圖”，打開對話框

 圖（10）

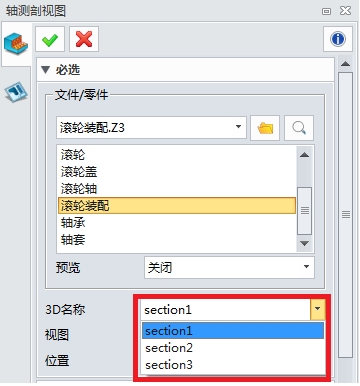

在對話框中的“3D名稱”處點擊“section1”

 圖（11）

在“視圖”處根據需要選擇視圖，此處我們選擇“軸測圖”

 圖（12）

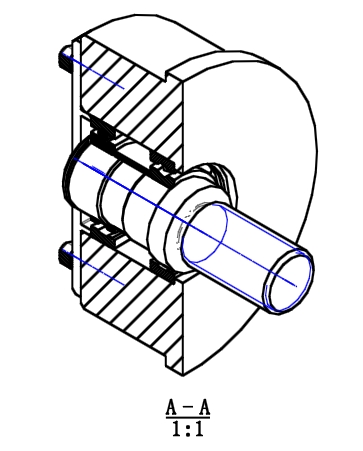

“section1”的圖形如圖所示

 圖（13）

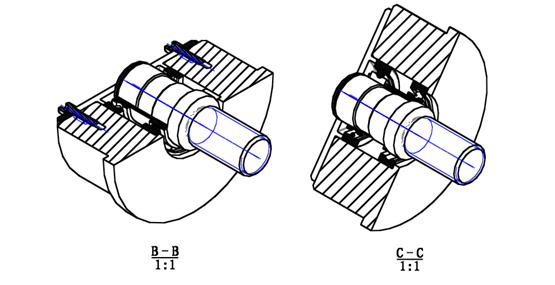

采用同樣的方法，將“section2”、“section3”分別出圖，結果如圖所示

圖（14）

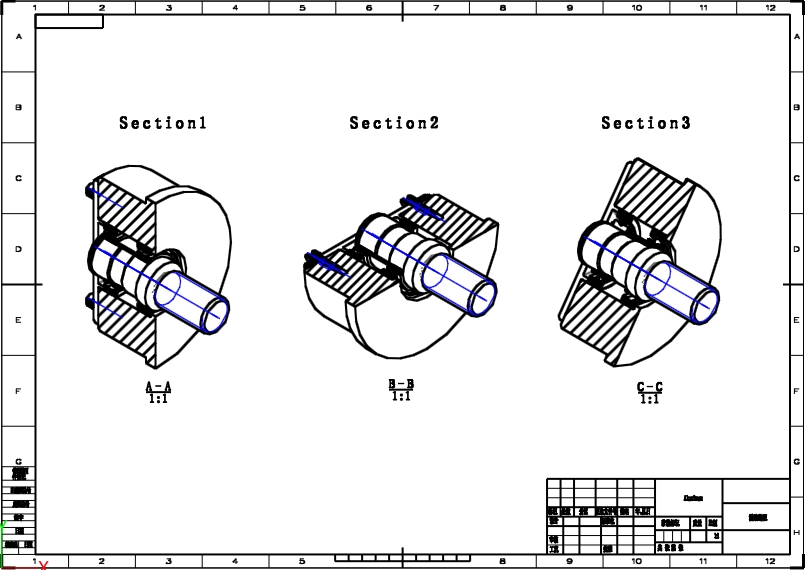

整體的效果圖如圖（15）所示

 圖（15）

綜上所述，靈活的運用中望3D“剖面視圖”中的“插入視圖”，可以滿足工作過程中對多截面的設計要求，并可將所見變?yōu)樗?，極大的方便了工程師們對多截面的查看及出圖。
