1.引言

使用三維CAD軟件的工程師都知道，要將三維模型保存成3D PDF格式，需要通過另存為，選擇PDF格式才可以。如果一個裝配中有多個零件需要存成3D PDF格式，操作就比較繁瑣。在這種情況下，可利用中望3D的API函數，根據客戶的特殊用途進行軟件的個性化定制和二次開發，從而大大提高工作的效率，深度滿足企業的要求。

2.二次開發準備

2.1系統需求：

1）Windows7 或以上系統；

2）Visual Studio 2012（或者任意能夠創建C/C++的IDE工具）；

3）中望3D 2012或以上版本軟件（本文使用中望3D 2017）；

3.創建二次開發程序

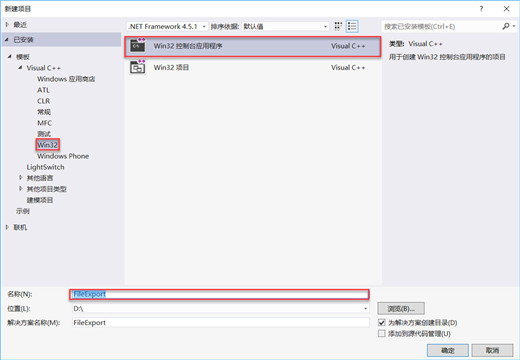

3.1 打開Visual Studio 2012，選擇新建項目，選擇Win32控制臺應用程序，然后在名稱中輸入FileExport，選擇程序生成位置，完成后選擇確定。

圖3-1

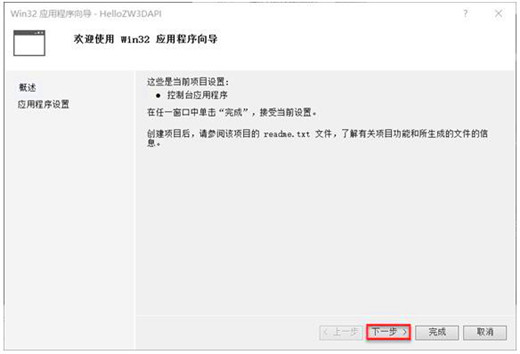

3.2選擇下一步。

圖3-2

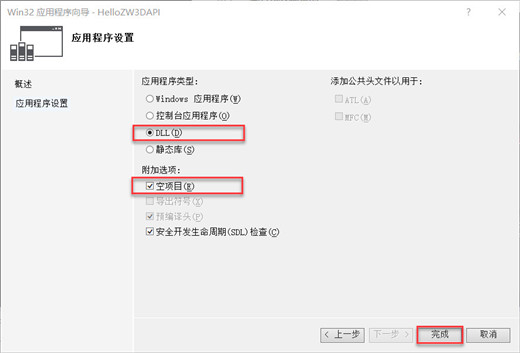

3.3 選擇應用程序類型為DLL，選擇附加選項為空項目，然后點擊完成。

圖3-3

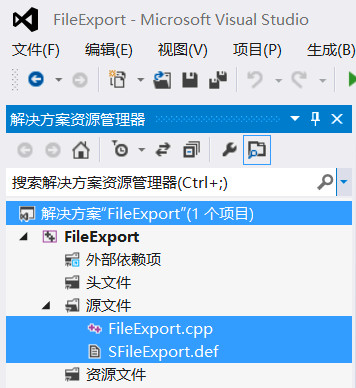

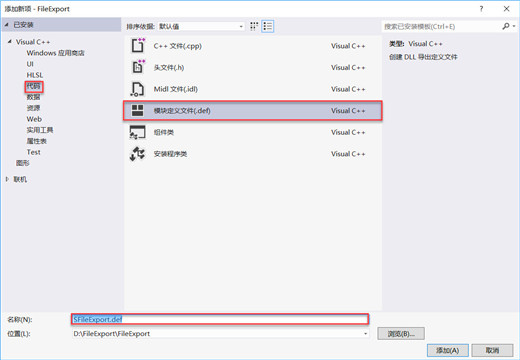

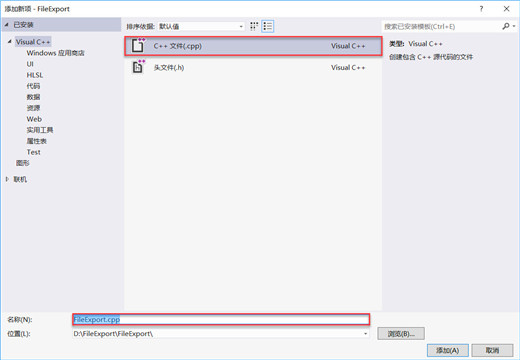

3.4 右鍵FileExport項目，選擇添加，選擇新建項，或者使用快捷鍵Ctrl+Shift+A，分別創建FileExport.cpp源文件和FileExport.def文件。

圖3-4

圖3-5

圖3-6

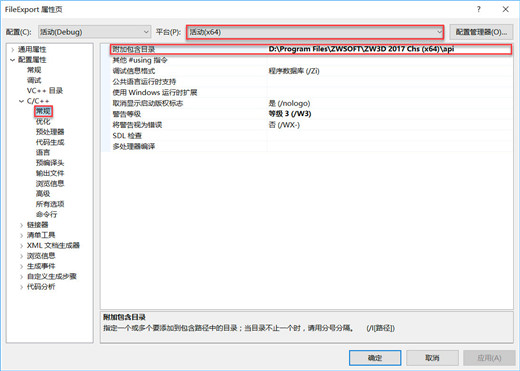

3.5 右鍵FileExport項目，選擇屬性，進入FileExport屬性頁。（注意：如果是64位系統，平臺必須選擇X64！）選擇C++，選擇常規，選擇附件包含目錄，在該目錄中輸入安裝目錄下API文件夾的地址，如圖3-7所示。

圖3-7

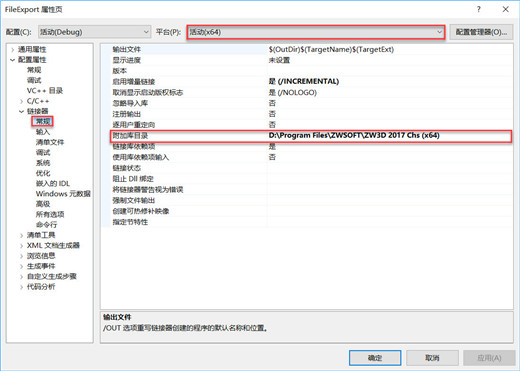

3.6在FileExport屬性頁中，選擇鏈接器，選擇常規，在附加庫目錄中輸入中望3D安裝目錄地址，（注意：如果是64位系統，平臺必須選擇X64?。┤鐖D3-8所示。

圖3-8

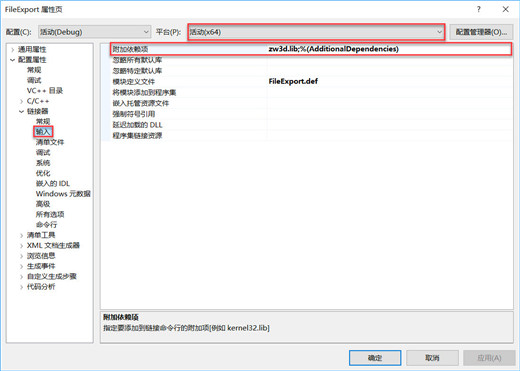

3.7 在FileExport屬性頁中，選擇鏈接器，選擇輸入，在附加依賴項中輸入zw3d.lib，（注意：如果是64位系統，平臺必須選擇X64?。┤鐖D3-9所示。

圖3-9

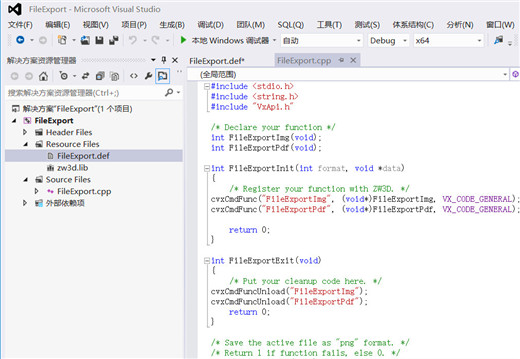

3.8輸入以下代碼，定義項目中的FileExport.cpp文件。

#include<stdio.h>

#include<string.h>

#include"VxApi.h"

intFileExportPdf(void);

intFileExportInit(intformat, void *data)

{

cvxCmdFunc("FileExportPdf", (void*)FileExportPdf, VX_CODE_GENERAL);

return 0;

}

intFileExportExit(void)

{

cvxCmdFuncUnload("FileExportImg");

cvxCmdFuncUnload("FileExportPdf");

return 0;

}

intFileExportPdf(void)

{

intiRet = 0;

vxNameExportName;

vxPathFilePath;

svxPdfDataPdfData;

cvxFileDirectory(FilePath);

iRet = strcpy_s(ExportName, "test.pdf");

if (FilePath[0])

iRet = cvxPathCompose(FilePath, ExportName);

else

iRet = strcpy_s(FilePath, "test.pdf");

if (iRet)

    {

cvxMsgDisp("Fail to find the export path.");

returniRet;

    }

cvxMemZero((void*)&PdfData, sizeof(PdfData));

PdfData.PaperHeight = 300;

PdfData.PaperWidth = 220;

PdfData.RangeMode = VX_EXPORT_PDF_RANGE_MODE_NORMAL;

PdfData.Type = VX_EXPORT_PDF_TYPE_OBJECT;

iRet = cvxFileExport(VX_EXPORT_TYPE_PDF, FilePath, (void*)&PdfData);

if (iRet)

cvxMsgDisp("Fail to save as pdf format.");

else

cvxMsgDisp("File is saved successfully.");

returniRet;

};

圖3-10

3.9 輸入以下代碼，定義項目中的FileExport.def文件。

LIBRARYFileExport.dll

EXPORTS

FileExportInit

FileExportExit

FileExportImg

FileExportPdf

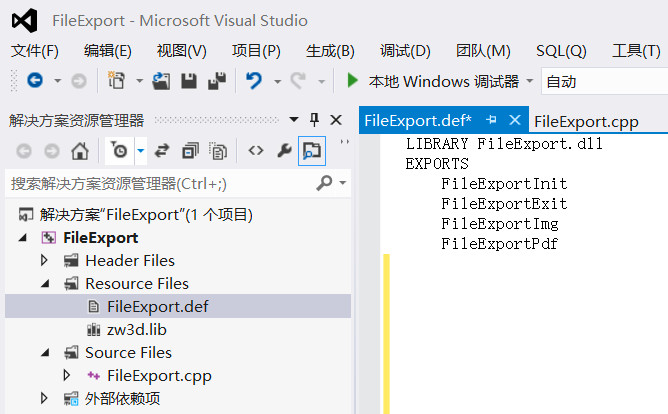

圖3-11

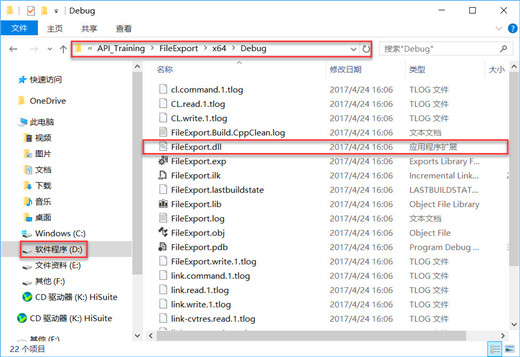

3.11 右鍵FileExport項目選擇生成，在該項目目錄中Debug文件夾下會產生FileExport.dll應用程序文件。

圖3-12

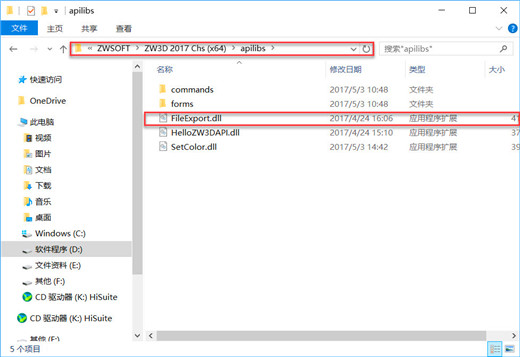

3.12 在中望3D安裝目錄下，新建文件夾apilibs文件夾，將FileExport.dll文件復制到該文件夾中，即在中望3D中加載該應用程序。

圖3-13

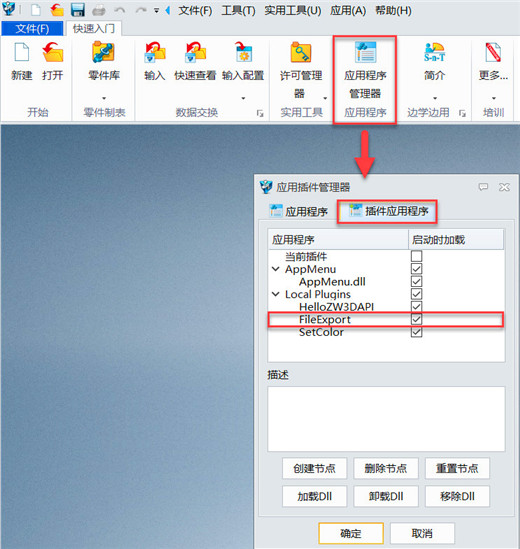

3.13 打開中望3D，選擇應用程序管理器，選擇插件應用程序。我們可以看到，F(xiàn)ileExport程序已經加載到了中望3D。

圖3-14

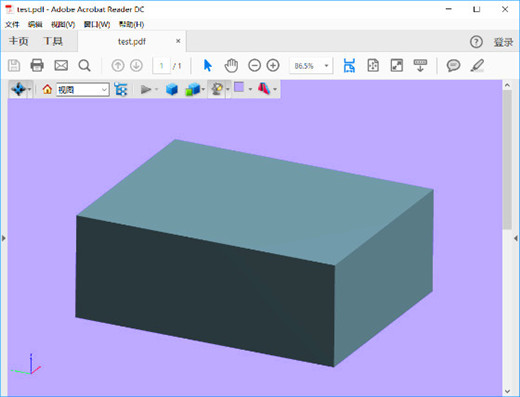

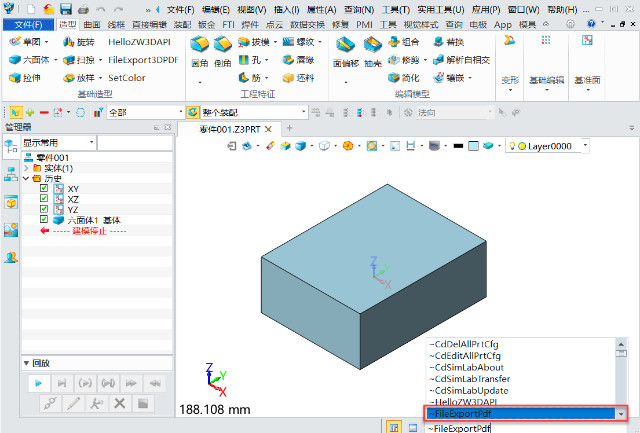

3.14 下面我們來使用一下這個程序，在中望3D中新建一個塊零件并保存到桌面，然后在命令框中輸入~符號，然后通過方向鍵選中FileExportPdf應用程序，然后回車輸入該程序，在桌面我們得到了這個零件的3D PDF文件。

圖3-15

4.定制二次開發工具欄

每次要在輸入框中手動輸入~FileExportPdf命令太麻煩，下面，我們來介紹一下如何將二次開發程序添加到工具欄或指定位置。

4.1 在中望3D零件環境下，選擇工具，選擇自定義，進入自定義界面。

圖4-1

4.2 在自定義命令界面中，點擊添加命令按鈕，按圖4-2依次輸入按鈕名稱、PNG圖標等屬性。

圖4-2

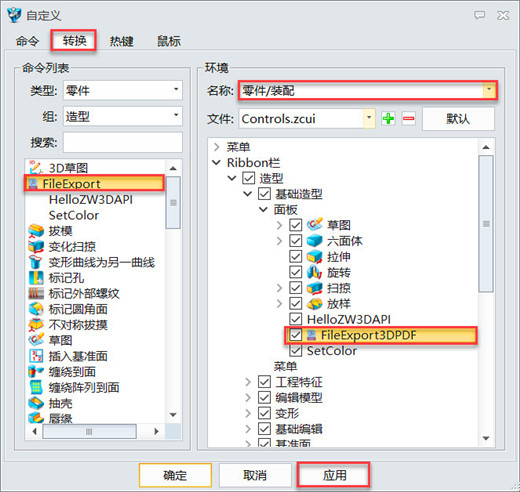

4.3 在自定義轉換界面中，先找到4.2中創建的FileExport命令。然后，用鼠標將該命令拖動到圖4-3所示位置，或者拖動到您所指定的位置，選擇應用。

圖4-3

5.命令使用測試

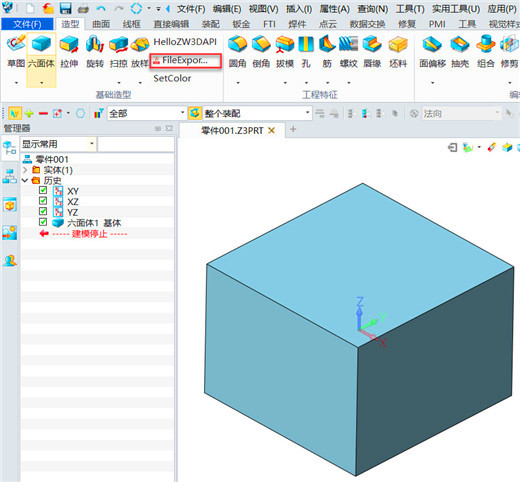

這樣我們就在中望3D實用工具欄中添加了FileExport這個命令按鈕，接下來，我們就可以直接在造型選項欄中使用該命令了，在測試零件所在位置就可以得到一個3D PDF，如圖5-1所示。

圖5-1

總結：

本教程給大家簡單介紹了中望3D二次開發的流程，思路是在Visual Studio中創建dll程序，再將該程序加載到中望3D中。通過二次開發，我們將原本需要點四步的操作，簡化到只需要一步，大大提高了工作效率，當然，在此教程的基礎上，我們還可以進一步開發，將輸出PDF的操作批量化，附件是本教程的所有程序，大家一起動手，開啟您的中望3D私人定制之旅吧！
