鑄件(如圖1)具有復雜內腔，通過正常視圖很難看到內腔內部結構，即使通過剖切視圖也無法看到全部內腔結構。而型芯是鑄型的一個重要組成部分，是形成鑄件的內腔、孔洞和形狀復雜阻礙取模部分的外形以及鑄型中有特殊要求的部分。本次課程我們將針對這種結構，學習如何使用中望3D快速抽取內腔并進行型芯設計。

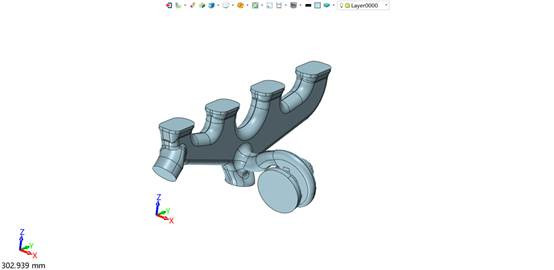

圖1

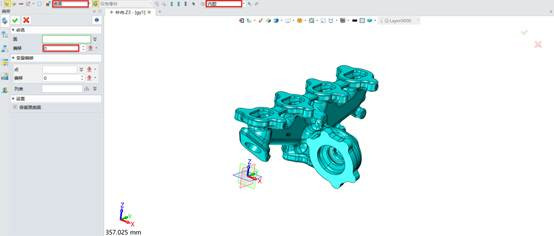

1.首先，選擇“曲面-編輯面-偏移命令”，調整過濾器選項，屬性過濾器調整為曲面，智能參考點調整為內腔，偏移距離為0，選擇內腔曲面，如圖2。
圖2

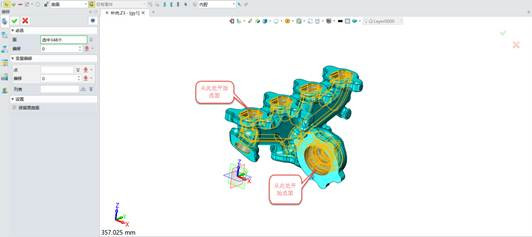

2.在曲面選擇時，按標識處開始選面，通過3到4次選擇，即可將內腔348個曲面全部選中，如圖3。
圖3

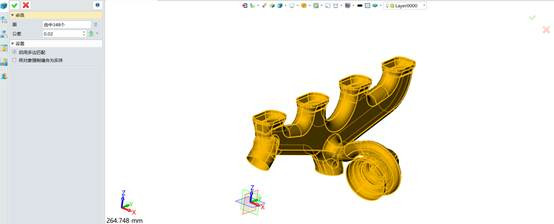

3.接著隱藏鑄件實體，顯示剛才生成的內腔曲面，選擇“曲面-編輯面-縫合命令”，框選中所有曲面，如圖4。
圖4

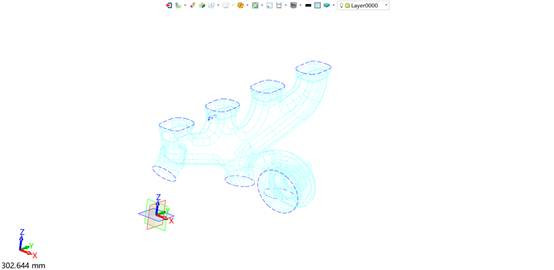

4.然后按“Ctrl+F”鍵，切換顯示模式，藍色虛線部分為開放曲面，必須將其修復才能生成實體，如圖5。
圖5

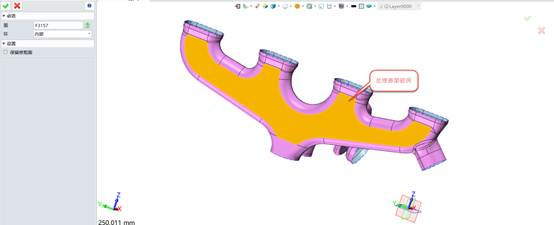

5.接著選擇“曲面-編輯邊-刪除環命令”，選擇有破洞的曲面，環參數為內部，點擊確定后刪除曲面破洞，如圖6。
圖6

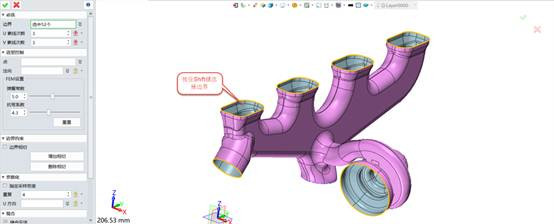

6.下一步選擇“曲面-基礎面-FEM面命令”，按住Shift鍵選擇邊界，如圖7。
圖7
7.最后依次封閉所有開口后，內腔體實體即可生成，如圖8。
圖8
這樣，后續我們就可以利用內腔體實體進行型芯及型芯座設計，通過此方法可以有效提高設計制圖效率，大家快來試試吧！
