曲軸是發動機中最重要的部件，曲軸的結構形狀比較復雜，設計師進行設計時離不開實體建模所需要的一些建模技能。本次課程中，我們在中望3D中學習設計曲軸，以深入學習到草圖繪制、約束、拉伸、旋轉等基本建模功能的操作。

第一步，新建一個名稱為曲軸的文件。

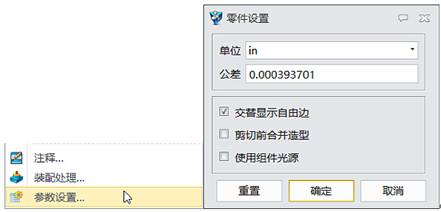

第二步，在編輯下拉菜單下進入?yún)?shù)設置，把單位改成英制in，如圖1所示。

圖1 設置屬性

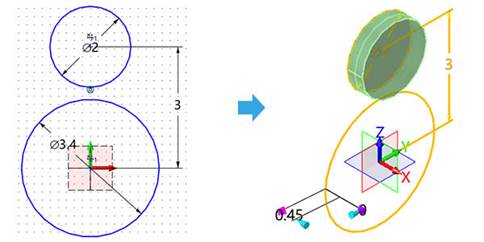

第三步，在YZ工作平面上繪制草圖，繪制完畢退出后，再對草圖進行拉伸，通過區域拾取草圖的小圓，類型為1邊，厚度為0.45in，如圖2所示。

圖2 繪制草圖、拉伸-1

第四步，對上步草圖進行2次拉伸，通過區域拾取草圖的大圓，類型為2邊，厚度從1.25in到2in，如圖3所示。

圖3 拉伸、拾取

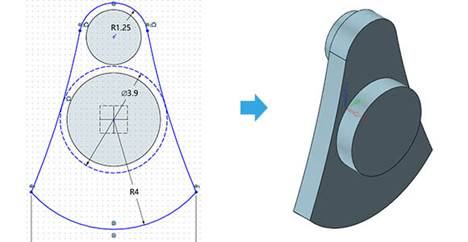

第五步，在YZ工作平面上繪制下圖草圖，繪制完畢后退出，將其進行拉伸，類型為2邊，把兩個圓柱體造型連接起來，布爾運算為加運算，如圖4所示。

圖4 繪制草圖、拉伸-2

第六步，對下圖兩個角進行倒圓角，半徑為0.5in，如圖5所示。

圖5 倒圓角

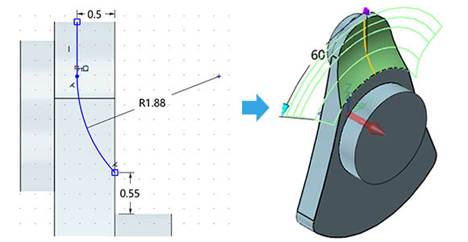

第七步，在XZ工作平面上繪制下圖草圖，繪制完畢后退出，將其進行旋轉，類型為對稱，角度為60°，布爾運算為減運算，如圖6所示。

圖6 繪制草圖、旋轉-1

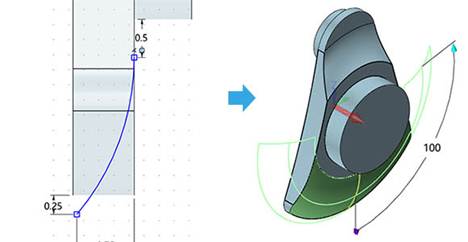

第八步，在XZ工作平面上繪制下圖草圖，繪制完畢后退出，將其進行旋轉，類型為對稱，角度為100°，布爾運算為減運算，如圖7所示。

圖7 繪制草圖、旋轉-2

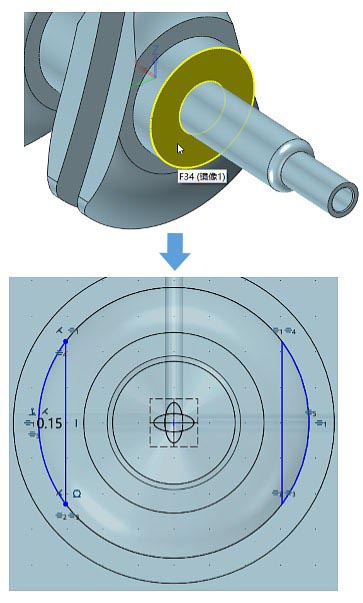

第九步，在下圖小圓柱體的表面創建草圖并繪制，完畢后退出草圖，如圖8所示。

圖8 繪制草圖-1

第十步，對上步草圖進行旋轉，類型為對稱，角度為360°，布爾運算為減運算，如圖9所示。

圖9 旋轉-1

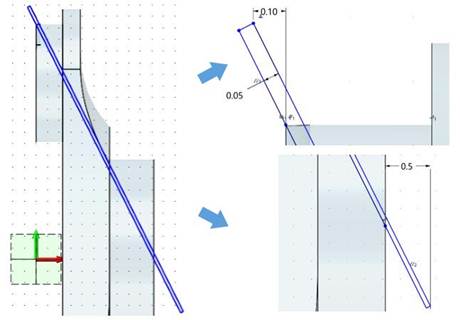

第十一步，在XZ工作平面上繪制下圖草圖，上半部分的尺寸和下半部分的尺寸如圖10所示。

圖10 繪制草圖-1

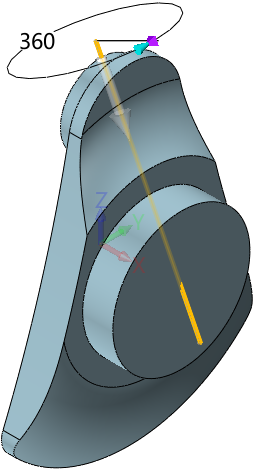

第十二步，對上步草圖進行旋轉，類型為對稱，角度為360°，布爾運算為減運算，形成油槽，如圖11所示。

圖11 旋轉-2

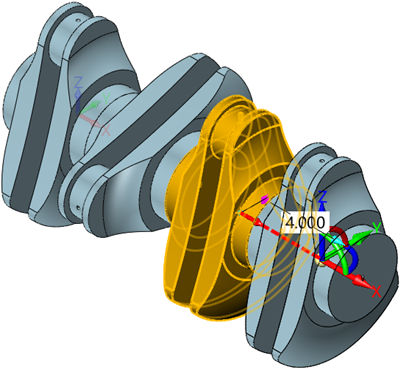

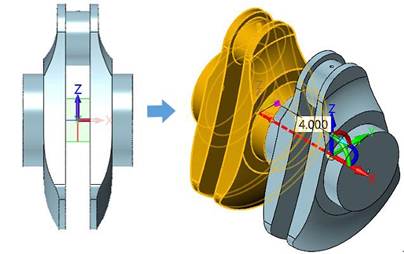

第十三步，對造型進行鏡像，布爾運算為加運算，然后進行復制，沿下圖方向移動4in，如圖12所示。

圖12 鏡像和復制

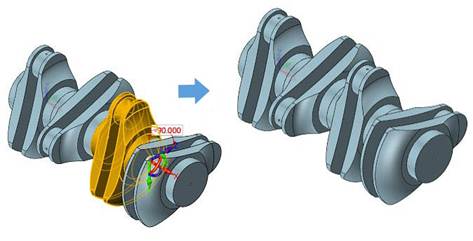

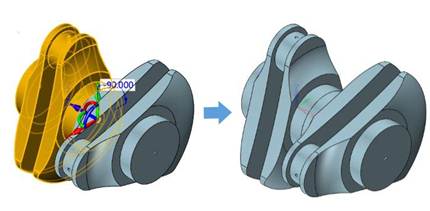

第十四步，對上圖移動手柄位置到大圓柱體中心，然后旋轉造型-90°，完成復制造型，如圖13所示。

圖13 移動-1

第十五步，對造型進行復制，沿下圖方向移動4in，如圖14所示。

圖14 復制

第十六步，對上圖移動手柄位置到大圓柱體中心，然后旋轉造型-90°，完成復制造型；組合，布爾運算為加運算，如圖15所示。

圖15 移動-2

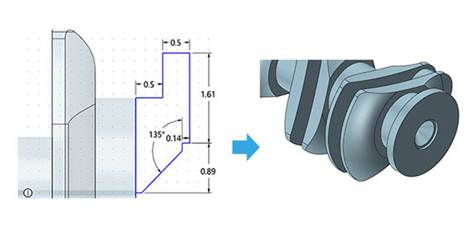

第十七步，在XZ工作平面上繪制下圖草圖，繪制完畢后退出，將其進行旋轉，類型為1邊，角度為360°，布爾運算為加運算，如圖16所示。

圖16繪制草圖、旋轉-3

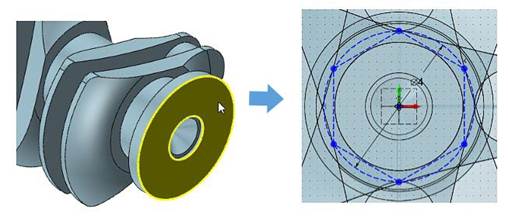

第十八步，在下圖大圓柱體的表面創建草圖，六個角上繪制6個點，草圖如圖17所示。

圖17 繪制草圖-2

第十九步，在上圖草圖點的位置創建孔特征，類型為螺紋孔，深度為1in，孔模板為3/8-16UNC-2B，起始倒角為0.03in，如圖18所示。

圖18 孔

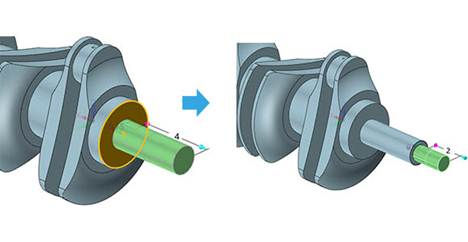

第二十步，先后創建圓柱體，一個半徑為0.75in，長度為4in，一個半徑為0.5in，長度為2in，布爾運算為加運算，如圖19所示。

圖19 創建圓柱體

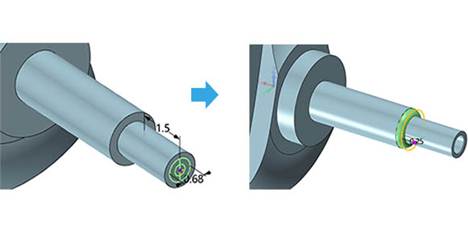

第二十一步，在下圖位置創建一個孔，半徑為0.68in，深度為1.5in，起始倒角0.03in，再進行倒圓角，半徑為0.25in，如圖20所示。

圖20 孔和倒圓角

第二十二步，在下圖圓柱體的表面創建草圖并繪制，如圖21所示。

圖21繪制草圖-3

第二十三步，對上步草圖進行拉伸，類型為2邊，厚度從0.5in到4in，布爾運算為減運算，如圖22所示。

圖22 拉伸

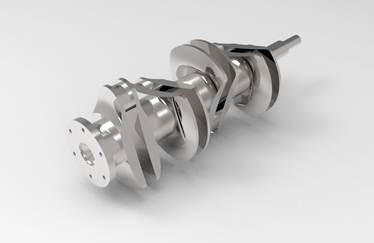

第二十四步，最后的效果圖如圖23，保存文件即可。

圖23 設計完成

到此，使用中望3D進行曲軸設計的課程就完成了。在本課程的操作中，我們多次使用了繪制草圖、旋轉、拉伸等基本建模功能，大家后續可通過更多操作練習進一步掌握這些功能技巧，提高工作效率哦。
