中望3D是一款高性價比的CAD/CAM軟件。它有著可靠的數據轉換功能，在中望3D中可以實現數據雙向交換。這是通過一系列的數據接口來實現的。通過這些無縫接口，可以確保各種數據格式的交換沒有任何數據損失。這種交換方式非常便利和迅速，切實滿足到了廣大CAD用戶的需要，提高他們的CAD設計效率。目前中望3D支持CATIA V4、CATIA V5、NX（UG）、Pro/ENGINEER、Autodesk Invertor和AutoCAD、SolidWorks\ACIS、Parasolid、STL、STEP、IGES類型的格式輸入和Parasolid格式導出。

       下面我們就結合中望3D與專業設計軟件Tribon M3之間的數據交互來了解一下中望3D這款三維CAD軟件在船舶行業的數據交互方面的實際應用。

       由于Tribon是一款基于對船體結構設計為主的專業軟件，集CAD/CAM/MIS于一體，對于船體結構的設計比較方便，且功能十分強大。但是對于一些特殊復雜的結構例如舵結構鑄鋼件，尾軸殼之類的零件設計，則一籌莫展，無從下手。所以需要借助于專業的三維CAD軟件中望3D進行生產輔助設計，從而實現在較短的時間內設計出精確和理想的產品。接下來我們先通過在中望3D中輸出VRML的格式來實現與Tribon的數據交互。

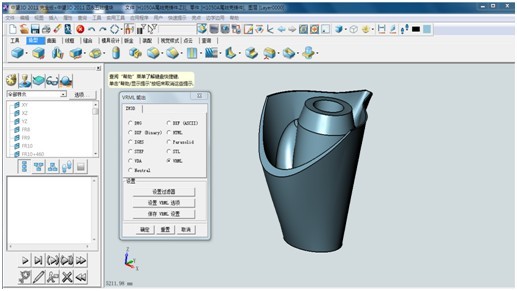

       在中望3D的“文件”菜單中找到“輸出”，直接選擇輸入格式“VRML”：進行文件輸出。

中望3D與Tribon M3數據交互

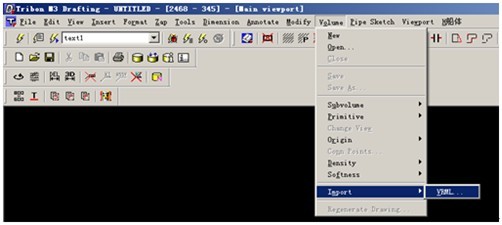

       在Tribon M3中選擇DRAFTING模塊的VOLUME->IMPORT-VRML功能項：

中望3D與Tribon M3數據交互

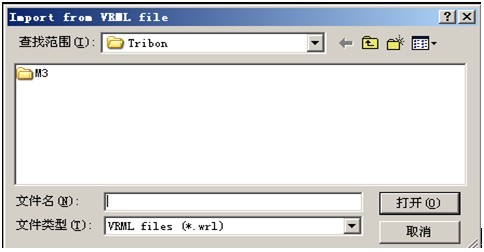

       出現以下菜單后選擇從中望3D中輸出的VRML文件，進行文件導入，從而實現數據交互。

中望3D與Tribon M3數據交互

       注：由于導入后文件比較大，所以在Tribon M3中不推薦使用此功能。

       接下來，我們再通過第二種方法：在中望3D中輸出SAT的格式來實現與Tribon的數據交互。

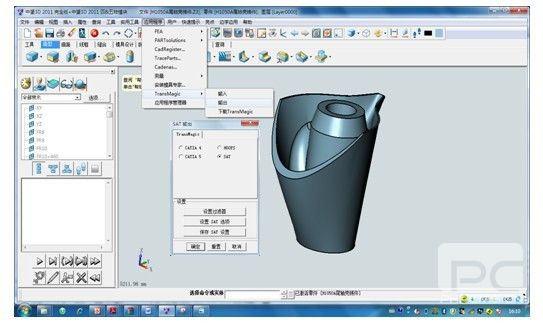

       在中望3D的“應用程序”菜單中找到“TransMagic”，直接選擇輸入格式“SAT ”：進行文件輸出。

中望3D與Tribon M3數據交互

       在桌面的“開始”菜單所有程序中找到在Tribon M3，選擇IMPORT ACIS MODEL 功能：

中望3D與Tribon M3數據交互

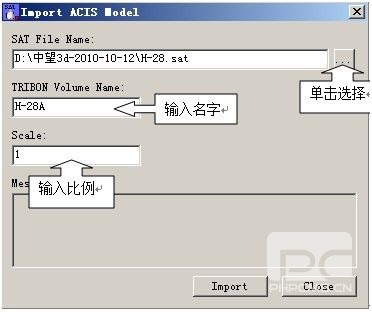

       出現以下菜單時，選擇從中望3D中輸出的SAT文件，為該文件命名，最后設定好比例，點擊輸入。

中望3D與Tribon M3數據交互

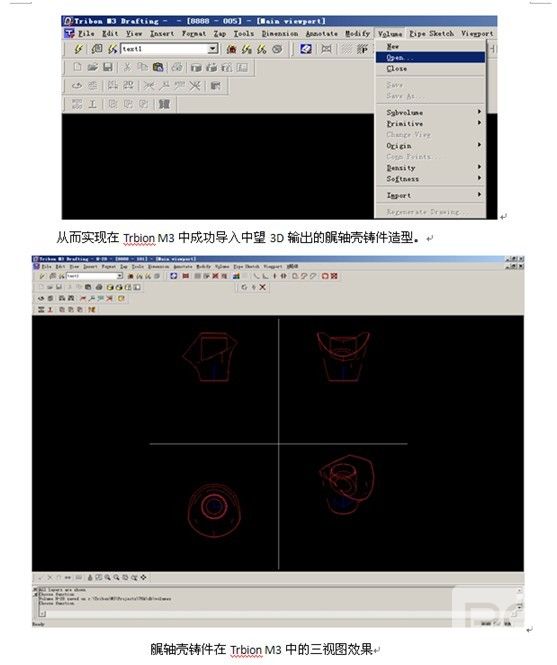

       在Tribon M3中打開DRAFTING選擇VOLUME –>open 出現以下菜單時再選擇volume文件(H-28A)。

中望3D與Tribon M3數據交互

       就這么幾個簡單的步驟，就在Tribon M3成功導入中望3D輸出的鑄件造型。是不是很便捷呢？中望3D作為一款高性價比的三維CAD軟件，其功能的數據交互能力，必能為廣大CAD用戶帶來更高效更暢快的CAD設計體驗！
