       模具分模過程大致可以分為建產品中心坐標、放縮水、補孔、建立分型線、創建分型面、拆模，在一般的三維CAD軟件中感覺操作流程比較復雜，今天小編使用的三維CAD軟件中望3D，通過其靈活的曲面建模功能及獨特的Overdrive內核，無需通過面的復制、延伸、面與面之間的組合來多步驟操作補孔，可以輕松一步完成各種補孔操作，剛接觸三維模具設計的朋友可以通過該教程，輕松掌握相關軟件操作。同時，中望3D還提供不規則分型面的創建功能、通過框選解決了因?yàn)槁┻x而出現分模分不開的問題，給使用者帶來了極大的便利。

       一、產品定位

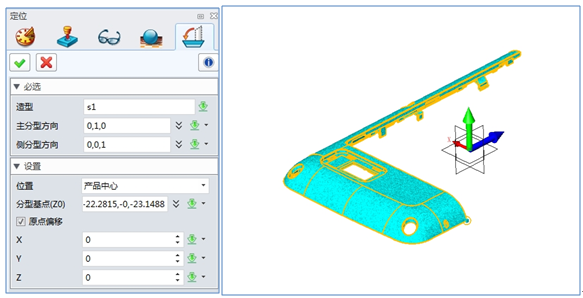

       首先需要導入手機后蓋的產品數據，產品的中心坐標都是偏離原始坐標的，那么怎樣才能快速將產品定位到中心呢？一般三維CAD軟件都選擇了重新在產品的中心重建坐標系，通過中望3D，可以更精準地實現定位——通過依次選擇：定位命令-造型-主分型方向-側分型方向-分型基點，可以完成對產品的一次性定位，操作簡單清晰、定位準確。

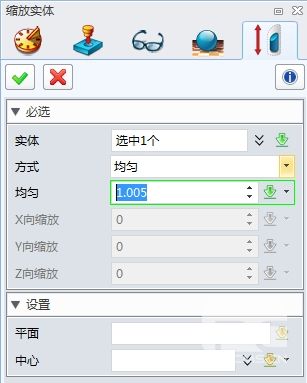

       二、放縮水（支持整體放縮水和分段放縮水）

       三、建立分型線

       中望3D是通過軟件分析后顏色來區分動模與定模，如下圖所示：

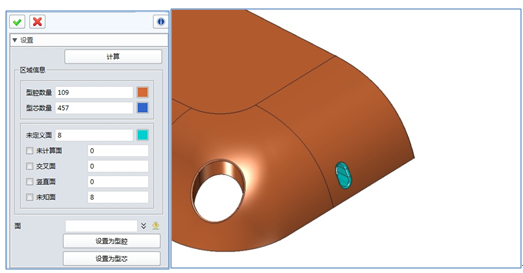

       選擇區域分析-計算后系統自動分析出正向拔模、反向拔模及無拔模面，設計者可以自行定義無拔模面的屬性，最終將手機后蓋的所有面統一成兩種顏色；

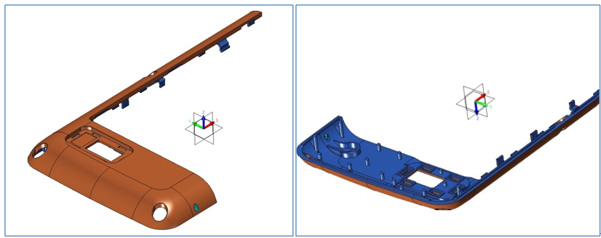

       下圖所示正向拔模及反向拔模，對應分析的顏色；

       四、補孔

       大多數三維CAD設計軟件都是通過面的復制、延伸、面與面之間的組合來補孔，但中望3D更靈活的曲面建模功能及獨特的overdrive內核，無需多步驟操作，可以輕松一步完成補孔操作，如下圖所示：

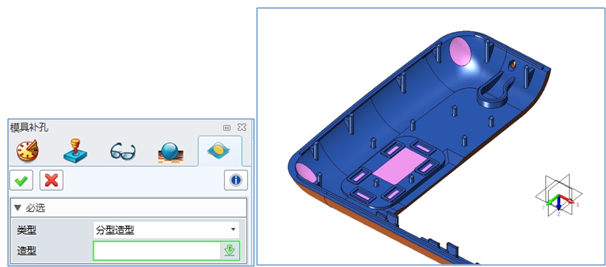

       1．分型造型-完成相對規則孔的填充

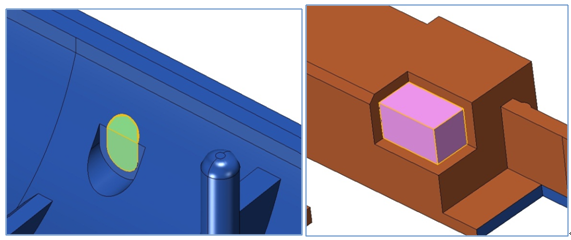

       2．內部邊緣-分為型腔和型芯來完成非規則孔的一步填充。

       五、分離產品，創建分型線

       通過區域分析后的面，分離產品、創建分型線，具體步驟如下：

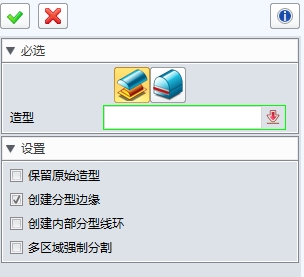

       1. 點擊分離-選擇區域面分離，創建分型線邊緣打?qū)矗灰部梢赃x擇分型線分離（此項需要首先創建分型線）。

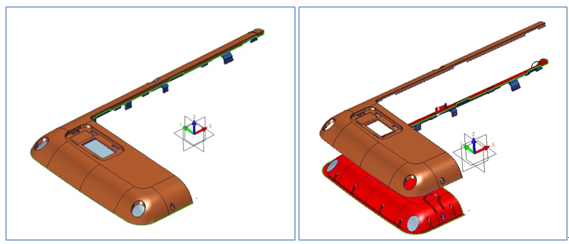

       2. 分離后，產品如下圖所示，邊緣生成分型線。

       六、創建分型面

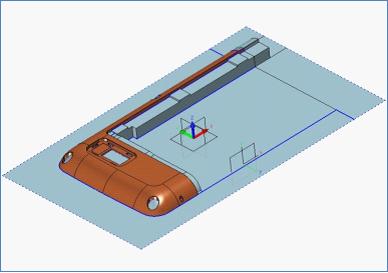

       1. 點擊分型面-選擇分型線到分型面選項，一步生產初始分型面，如下圖所示：

       2. 通過面操作，最終形成合理分型面如下圖所示：

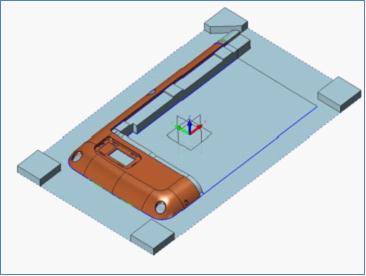

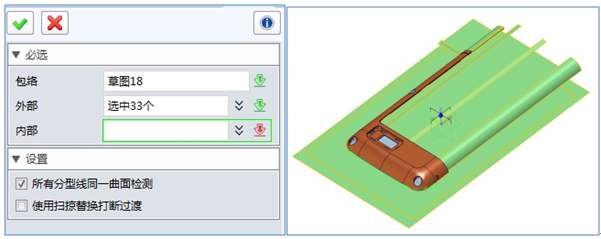

       中望3D中，還提供了不規則分型面的創建功能，如角度曲面、放樣生成曲面等，對于枕位、定位特征，同樣可以很方便的在分型面建立的同時一起創建，節約分模后創建枕位及定位特征的時間，如下圖所示：

       七、拆模

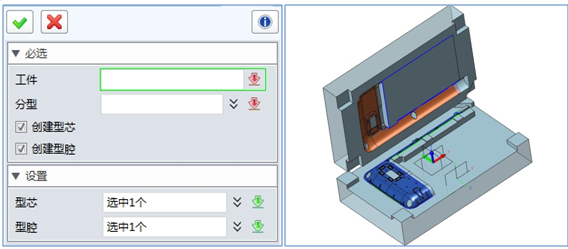

       點擊拆模命令，出現拆模對話框；軟件已經自動將型芯、型腔選擇完成，只需設計者選擇坯料即工件，框選所有分型面，點擊確定，即可完成分模步驟。

       對于多數三維CAD設計軟件在選擇分型面時，都不支持框選，這樣對于產品上孔及孔特征較多的產品來說，完全選擇這些靠破孔的分型面就是一件非常繁瑣且容易漏選的工作，常常因?yàn)槁┻x而出現分模分不開的現象。但在中望3D中通過框選就很好的解決了這一問題。

       在內模部分的細部修改時， 中望3D提供了如澆口、流道、水路等最常用到的模塊，利用這些已做成的快捷模塊，能夠大幅度的提升模具設計的效率，減少模具設計時出現的低級錯誤。

       同時，中望3D軟件中也集成了豐富的模架，如HASCO、龍記、FUTABA等廠家，常用標準件如，螺栓、頂針、定位環、注口襯套等，提供給模具設計工程師調用，提升設效率，減輕工作負擔，降低出錯幾率。

       以上就是中望3D分模設計在手機后蓋塑膠模具行業的簡易教程，本文的案例圖紙可以登陸中望3D論壇免費下載http://www.berrysteel.cn/community/thread-10932-1-1.html。中望3D在模具加工方面，不僅能一步到位快速完成各種修孔操作，能夠做到設計-加工的無縫對接，更能夠提供快速拆電極、電極出圖、BOM表等功能。同時，中望3D的易學易用性，可以讓你零門檻地掌握模具3D設計。為了幫助企業降低成本，中望3D2013新增了直接輸出到“3D打印機”的功能，讓用戶方便快捷地通過3D打印進行模具打樣，打造新的成本、效率競爭優勢。
