開關基座作為五金行業一個非常應用廣泛的產品，需求量非常大，普遍用于生活工作中。五金制造業對開關基座外觀設計、生產精細要求也越來越高，反過來開關基座的前期CAD設計制圖是否如期完成，是否可以及時進行產品裝配干涉檢查，將直接影響它的整個生產周期，因此如何能快速完成開關基座的三維CAD建模，成為五金生產企業比較關注的問題。本文小編將以詳盡的CAD教程形式，為大家展示解決以上問題。

       本文以易學易用的中望3D為演示工具，其自帶的“邊學邊用”學習系統，非常適合三維CAD初學者使用。下面讓我們來看看，工程師們是怎么用中望3D進行開關基座的快速三維CAD建模：

       步驟如下：

       1.使用文件導入功能導入DWG數據或者直接打開DWG文件。

       a.直接打開DWG文件

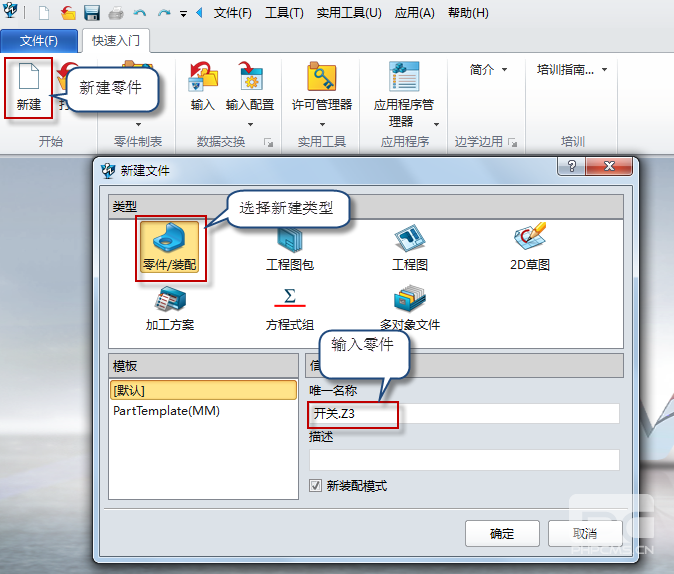

       b.新建零件后導入DWG格式

\

       2.使用移動功能把各個視圖對應擺放。

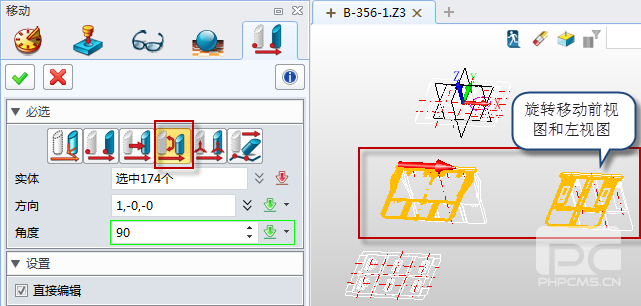

       a.旋轉移動前視圖及左視圖，以X方向的邊作為旋轉軸

\

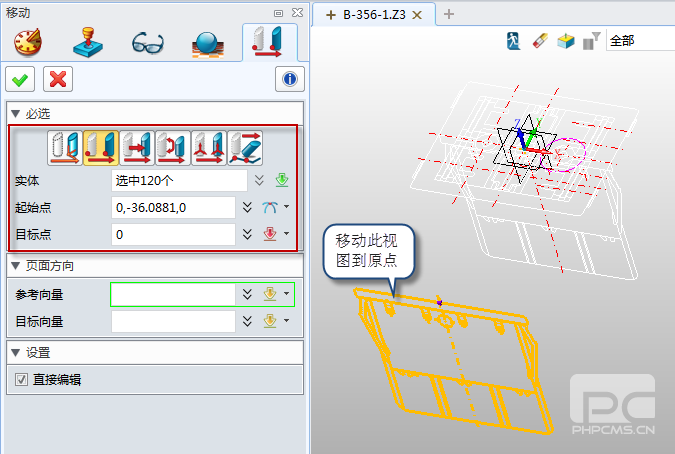

       b.以點到點方式把各個視圖對齊

\

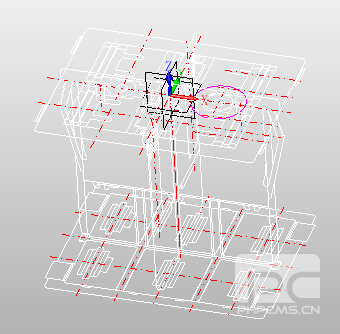

       C．用相同的方式把其它視圖移動到對應的位置

\

       3.利用導入的線條作為拉伸對象

       a.首先拉伸主體

       右鍵快捷菜單選擇插入曲線列表選擇曲線，后面選擇拉伸對象時采用相同的方法操作

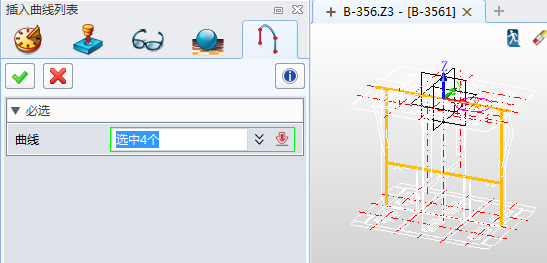

       選擇下圖高亮的4條直線

\

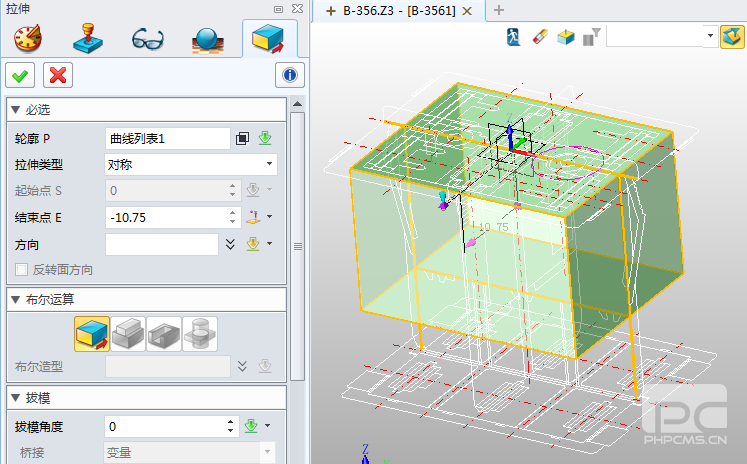

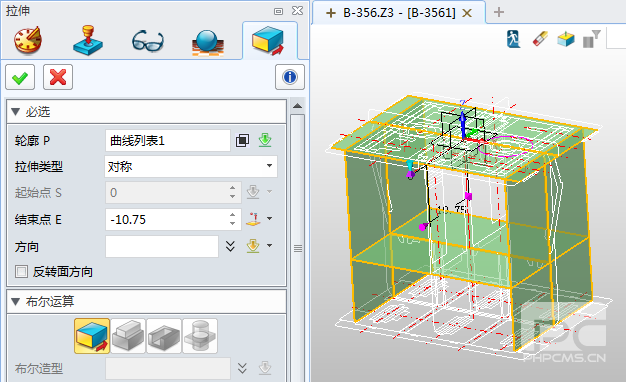

       在預覽的圖形可以發現拉伸出來的效果有多余的部分而且不是實體狀態

\

       通過中望3D的識別封閉區域可以解決這一問題

\

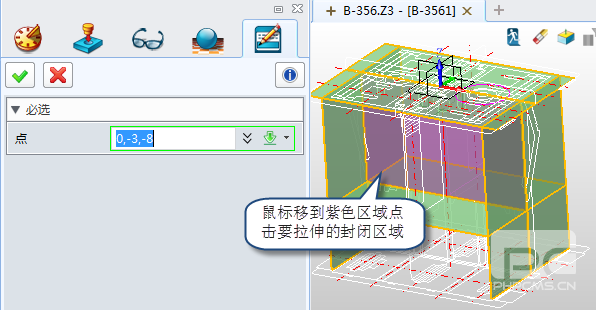

       鼠標移動到紫色區域點擊要拉伸的封閉區域

\

       如下圖就是我們要的效果，免除了修剪線條的麻煩

\

       完成以上步驟后，后續可以通過相同操作方法完成拉伸的步驟，下面我們來看一下中望3D如何快速創建網狀加強筋：

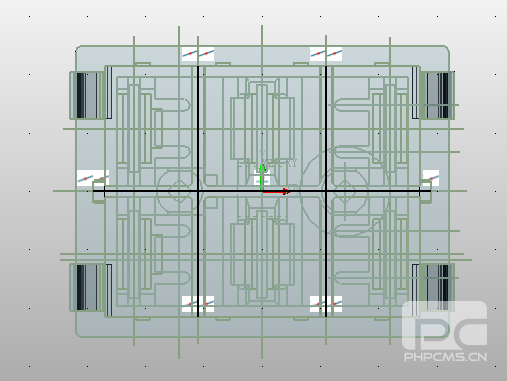

       1、首先草繪筋條的網狀線


\

       2、使用網狀筋功能快速生成筋條

\

       通過前面的產品建模三維CAD數據模型已創建完畢，最終效果如下圖：

\

       通過中望3D演示快速建模開關基座，從而調整出符合企業的所需要求規格，滿足企業對三維CAD建模數據的精確需求，大大減少了實際生產加工中的浪費。值得注意的是，中望3D最新推出手把手式的功能教程培訓（http://www.berrysteel.cn/community/thread-10773-1-1.html），提供最快上手、最簡易的學習模式，讓初學者短期內從入門到精通，嫻熟掌握一門三維CAD軟件技術。同時，中望3D的易學易用性，可以讓你零門檻地掌握3D設計。為了幫助企業降低成本，中望3D2013新增了直接輸出到“3D打印機”的功能，讓用戶方便快捷地通過3D打印進行模具打樣，打造新的成本、效率競爭優勢。關于本文的開關基座如何進行3D打印的演示介紹，將同步發布，敬請關注！
