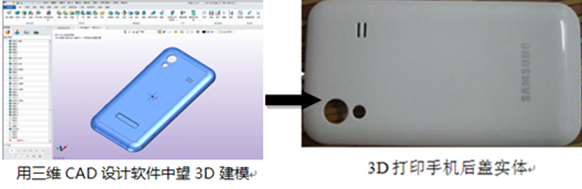

隨著3D打印技術在國內被越來越多的人所認識，3D打印應用也逐漸走向現實中來，近日有網友用三維CAD設計軟件中望3D玩起3D打印技術，并成功自制三星5830i 手機外殼后蓋，對此本文小編整理了制作過程，向?qū)?D打印感興趣的粉絲們介紹詳細步驟。

3D打印技術（快速成型技術），是以計算機三維CAD設計（下同3D設計）模型文件為基礎，也就是通常所講的“建模”。三維CAD軟件中望3D具有靈活的自由曲面混合建模功能，能滿足企業進行精確設計的需求，而且在2013的版本中加入了直接輸出到“3D打印機”（Print3D）的功能，讓用戶非常方便快捷地與3D打印機交互，快速打印，在設計師們中廣泛使用。關于如何進行前期的手機后蓋建模步驟，請有興趣關注設計的網友可到中望3D官網http://www.zwcad.com/jishushequ/3djiqiao/641.html查詢相關文章，此處略去介紹。

\

手機后蓋的設計建模完成后，接下來可用3D打印機打印出實際的手機后蓋模型：

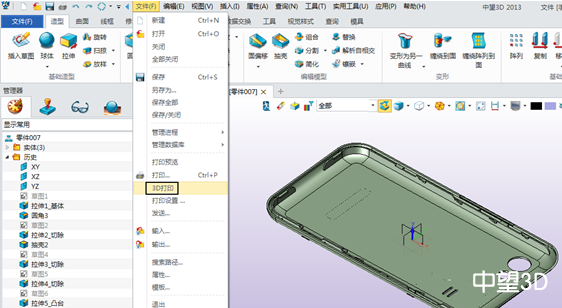

第一步：由于3D打印文件格式為STL，首先將設計好的模型圖紙用中望3D輸出轉為STL格式。中望3D有完整的輸入輸出數據接口，專用于與3D打印軟件無縫接合。選擇“文件”操作界面上的“3D打印”按鈕（如下圖），可以自動切換到專用3D打印軟件界面，無需手動轉換STL格式，進行3D打印編程工作。

\

第二步： 把手機后蓋STL文件輸入到３Ｄ打印機對應的打印管理軟件，由于３Ｄ打印機有一個最大打印尺寸，可以根據打印機的可打范圍對產品的位置、放置方向、比例大小和打印屬性進行調整。

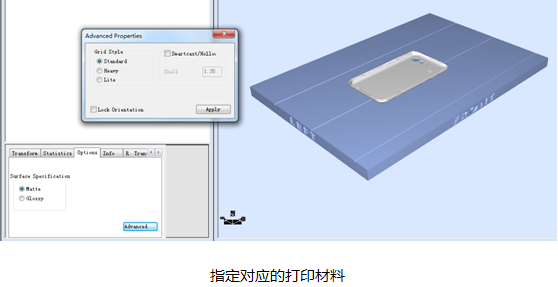

Objet公司的３Ｄ打印機可以通過Objet Studio打印管理軟件來對打印產品進行輸出前的產品調整并指定打印材料。相關設置完畢就可以輸出到３Ｄ打印機進行實際的產品打印。

\

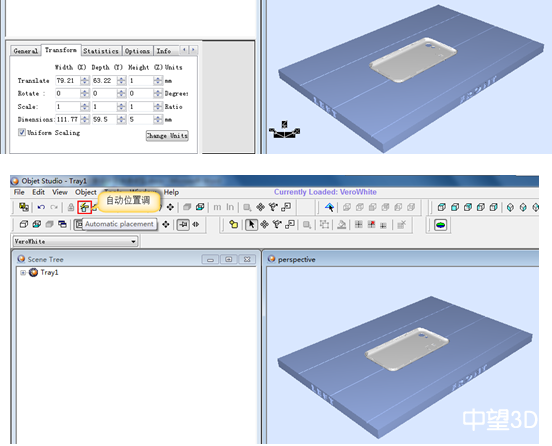

可以根據實際需要對零件調整比例，從上圖可知原始大小已經適合打印操作，調整產品放置位置，放置在打印工作臺范圍內。

\

第三步：通過輸出打印機功能實現打印操作。

\

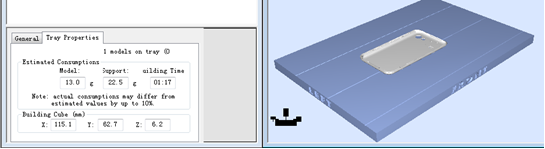

從上圖可以得知打印加工所需時間01:17、產品重量13g、承托重量22.5g，所需材料總重量為35.5g，最后待打印機完成最后沖刺。實際打印產品如下：

\

通過使用3D打印技術，我們可以快速的對新產品進行設計、測試等工作。特別對復雜的產品更能體現其快速成型、節約成本之優勢。3D打印手機后蓋的前期三維建模CAD設計對成功制作尤為重要，用中望3D相對其他CAD軟件會更加簡便快速，有興趣的朋友們可以通過中望3D官網www.zw3d.com.cn免費下載試用，更快掌握三維CAD設計，體驗3D打印帶來的樂趣。
