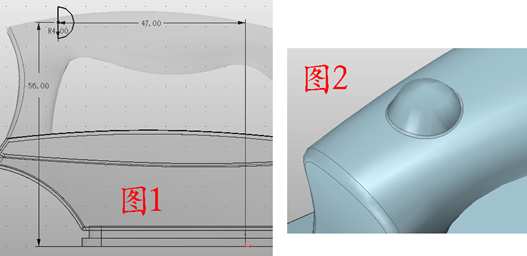

       1、在XZ面插入草圖1，繪制半徑為4的半圓，如圖1，點擊旋轉——加運算，輪廓為草圖1，軸為半圓的直徑，起始和結束角度分別為0和360度，對相交邊緣做圓角處理，如圖2。

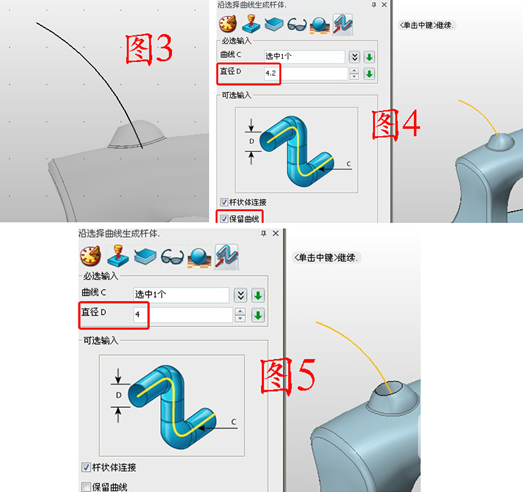

       2、在XZ面插入草圖2，繪制圖3所示的曲線，點擊桿狀掃掠，曲線選擇草圖2，直徑為4.2，注意，在“保留曲線”前打勾，如圖4。點擊組合——減運算，把掃掠后的圓柱減去，形成孔洞，再次點擊桿狀掃掠，曲線選擇草圖2，這次直徑為4，將“保留曲線”前的勾取消，如圖5。形成電線從孔里伸出的效果。

       3、在YZ面插入草圖3，繪制圖6所示的3個矩形，退出草圖，點擊拉伸——減運算，兩次拉伸草圖3，參數如圖，形成圖7所示的效果，注意第一次拉伸時選擇下方的“保留輪廓”。在YZ面插入草圖4，繪制圖8所示的2個矩形，退出草圖，點擊拉伸——減運算，拉伸草圖4，效果如圖9。這兩個草圖中的矩形只要位置大體差不多即可。

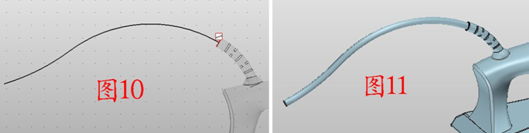

       4、在YZ面插入草圖5，繪制圖10所示的曲線，可以隨意一些，點擊桿狀掃掠對草圖5掃掠，直徑為3。效果如圖11。

       5、在YZ面插入草圖6，繪制圖12所示的兩個曲線，分別拉伸草圖6的兩個曲線（可將屬性過濾器置為曲線，這樣可以分別選擇曲線），如圖13，點擊分割，基體為下方造型，分割面為下方曲面，造型分割為兩部分，同理，將把手也分割成兩部分，這個步驟的作用是為后面的設色做準備。

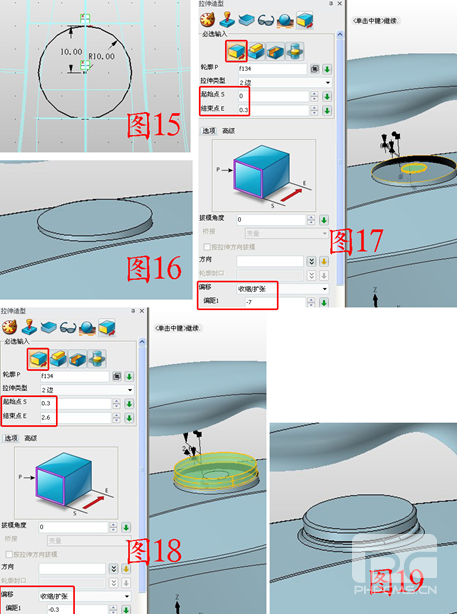

       6、在XY面插入草圖7，繪制圖15所示的圓，點擊拉伸——加運算，拉伸草圖7，如圖16。點擊拉伸，輪廓為圖16的上圓面，拉伸距離為0.3，注意偏移選項為“收縮/擴張”偏距為-7。同理，再次拉伸，參數如圖18，對邊緣做圓角，如圖19。

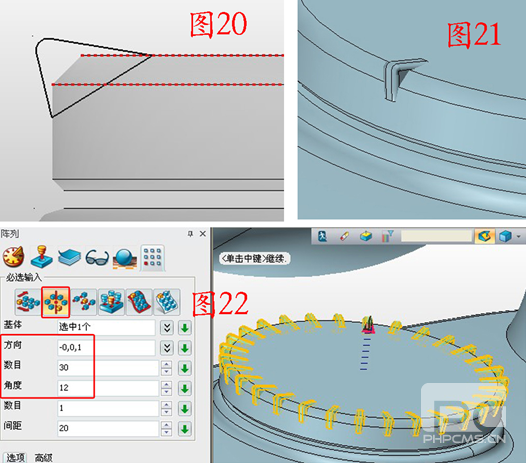

       7、在YZ面插入草圖8，繪制圖20所示的圖形，點拉伸——基體，拉伸類型選擇對稱，輪廓為草圖8，結束點為0.15，對邊緣做圓角處理，圓角半徑為0.18，如圖21，點擊陣列——圓形，基體為圖21的拉伸體，方向為圓柱的軸心方向，數目為30，角度為12，如圖22。

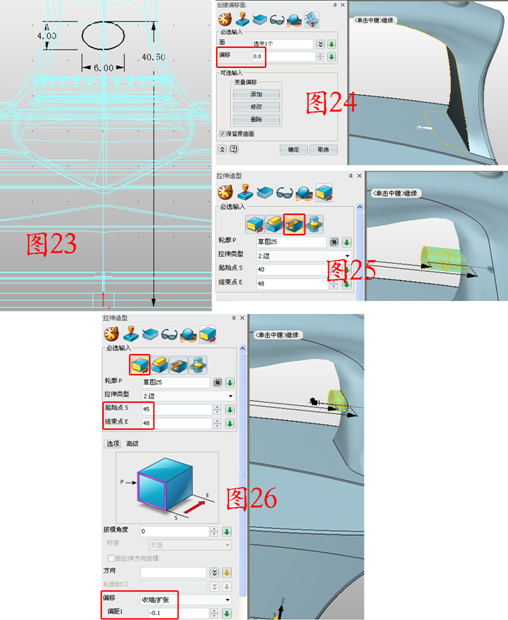

       8、在XZ面插入草圖9，繪制圖23所示的橢圓，參數如圖23，點擊曲面——面偏移，面選擇圖24所示的部分，偏移0.8，隱藏此偏移面。點擊拉伸——減運算，輪廓為草圖9，參數如圖25，點擊拉伸——基體，再次拉伸草圖9，參數如圖26，注意偏移和偏距的選擇。

       9、顯示出步驟8中隱藏的偏移曲面，點擊修剪，基體為步驟8中的拉伸體，修剪面為偏移曲面，如圖27，注意白色箭頭指向為要保留的部分。對主體和孔的邊緣做圓角處理，如圖28，點擊面屬性，對造型的各個部分設色，效果圖如下。

       至此，電熨斗各個零部件的三維CAD建模就完成了，結合電熨斗的外型主體曲面教程，3D設計初學者可以更快熟悉一個完整的三維CAD操作流程。如果在自學的過程中，有任何疑問，可以到中望3D專家培訓欄目——跟奉老師學3D（http://www.berrysteel.cn/community/forum-70-1.html）提問題，奉老師會第一時間解答你的疑問，還有奉老師傾心編制的三維CAD教程，幫助你快速掌握3D設計。該圖紙還能在微小網下載：http://tu.vx.com/1307/1141.html。
