何為【多線】？【多線】就是由多條平行線組成的圖形對象。在實際工程設計中，多線的應用十分的廣泛。例如，建筑平面圖中繪制墻體，規劃設計中繪制道路，管道工程設計中繪制管道剖面等。
中望CAD啟動【多線】命令的方式有以下幾種。
1.命令行：輸入MLINE/ML命令。
2.菜單欄：選擇【繪圖】--【多線】的菜單命令。
下面我們來看看一個例子，利用【多線】命令繪制墻體。
1.我們打開一張圖紙。
2.選擇【格式】--【多線樣式】菜單命令，將上一節繪制的【墻體】多線樣式設置為當前。

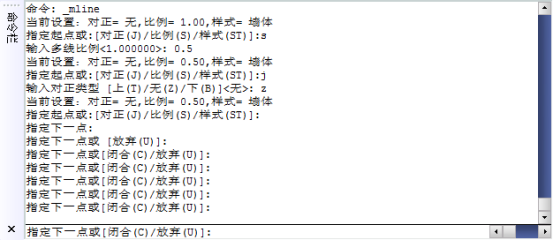

3.選擇【繪圖】--【多線】菜單命令，繪制我們的墻體，操作命令參考下圖

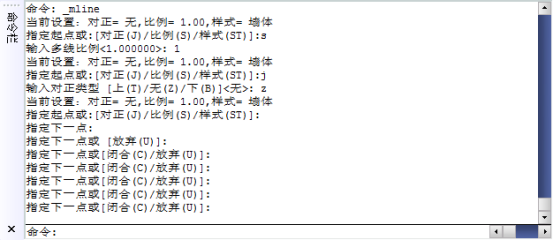

4.我們繼續調用【多線】命令，參數繪制內墻線，命令操作參考下圖

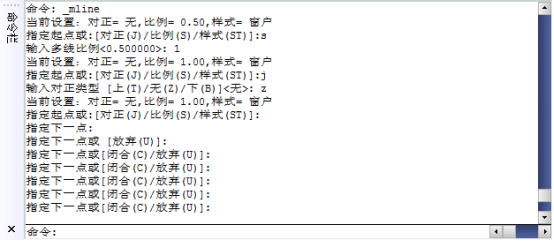

5. 選擇【格式】--【多線樣式】菜單命令，設置【窗戶】為當前樣式，沿著軸線繪制窗戶圖形，然后隱藏【軸線】圖層，參考下圖。

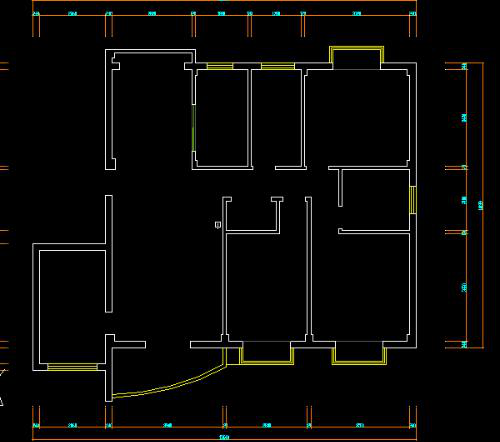

6. 完成后如下圖所示。
