CAD快捷特性和特性匹配

在CAD中,繪制的每一個圖形對象都具有自己的特性,有些特性是基本特性,適用于多數的對象,例如,圖層、顏色、線型和打印樣式。有些特性是專用于某個對象的特性,例如,圓的特性包括半徑和面積,直線的特性包括長度和角度等。改變對象特性值,實際上就改變了相應的圖形對象。


一、【特性】選項板


通過【特性】選項板,我們可以查詢、修改對象或?qū)ο蠹乃刑匦浴?/p>

啟動【特性】選項板的方式有以下幾種。

1.快捷鍵:Ctrl+1 組合鍵。

2.命令行:輸入【PROPERTIES/PR/MO】命令。

3.菜單欄:選擇【工具】--【選項板】--【特性】菜單命令。



我們看看操作如何使用【特性】選項板修改線寬

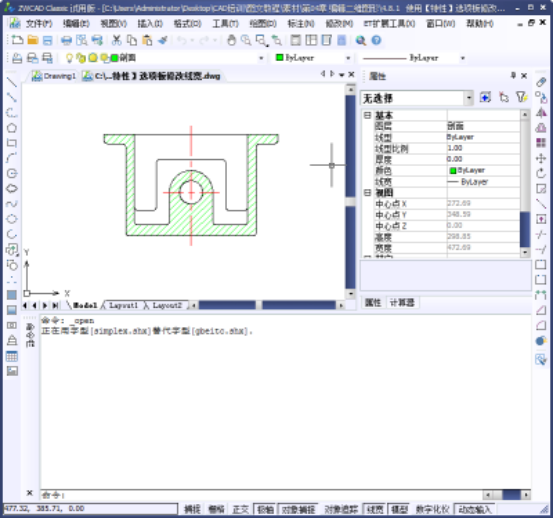

1.單擊我們菜單欄中【打開】按鈕CAD對象特征查詢和編輯337.png,打開我們的素材文件,參考下圖

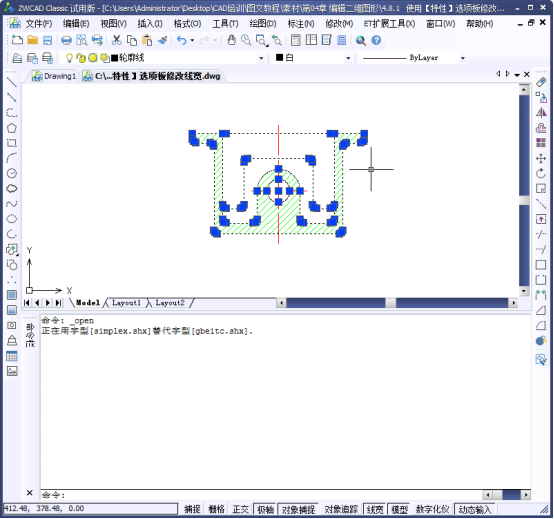

2.然后我們選中零件的輪廓線條,準備進行對其的線寬修改,參考下圖

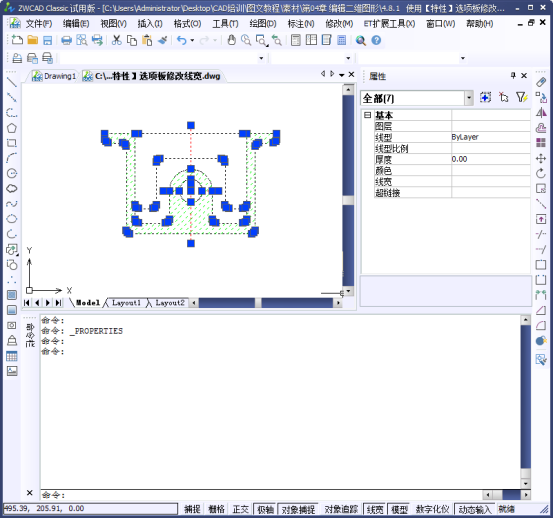

3.然后我們在命令行中輸入【PROPERTIES】命令,打開我們的【特性】選項板。

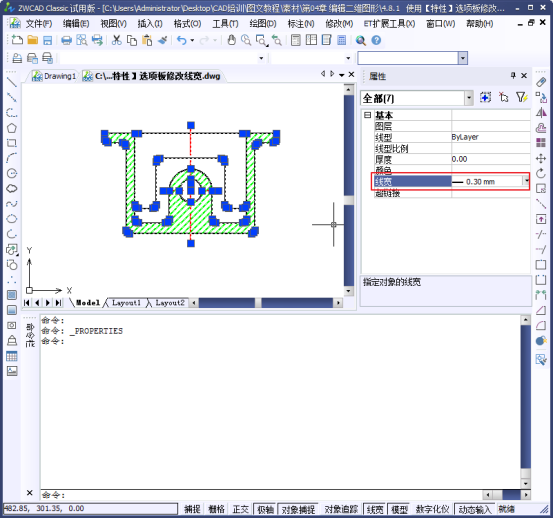

4.我們在常規的選項卡中,修改【線寬】為0.3mm,參考下圖。

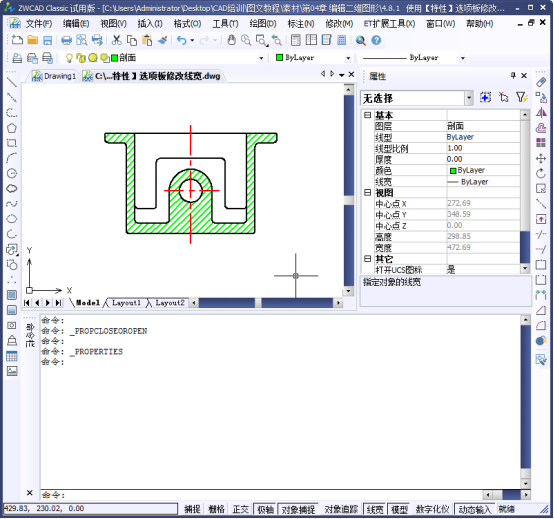

5.這時我們的零件線型寬度已經被我們改變,圖形的效果參考下圖。




技巧點撥

單擊選項板右上角的各工具按鈕,可以選擇多個對象或者創建符合條件的選擇集,一般我們統一修改選擇集的特性。


如何快捷進行特性命令

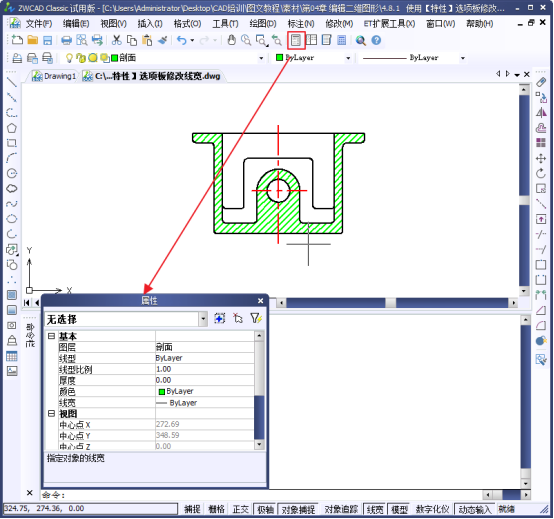

我們的狀態欄中有個【特性】的快捷按鈕,單擊后,我們在選擇圖形,系統就可以自動的彈出【屬性】面板,如下圖所示,我們就可以快速的了解和修改圖形的顏色、圖層、線型、長度等屬性。
