CAD如何繪制正多邊形

多邊形是有我們?nèi)龡l或者三條以上長度相等的線段首尾相連形成的閉合圖像?;卣鄱噙呅涡枰付ǖ膮?shù)有邊數(范圍從3-1024)、位置和大小。


啟動【正多邊形】的命令有以下幾種。

1.命令行:輸入POLYGON/POL命令

2.菜單欄:選擇【繪圖】--【正多邊形】菜單命令

3.工具欄:單擊工具欄中的正多邊形的圖形 CAD如何繪制正多邊形


正多邊形通常有位移的外接圓和內切圓,外接/內切圓的圓心決定了正多邊形的位置。正多邊形的邊長或者是外接/內切圓的半徑?jīng)Q定了正多邊形的大小。

根據邊數、位置和大小三個參數的不同,有下列繪制正多邊形的方法。


1.內接于圓的正多邊形

內接圓的繪制方法只要通過輸入正多邊形的邊數、外接圓的圓心和半徑來繪制,正多邊形的所有頂點都在該圓上。


我們看看例子吧,我們來繪制內六角螺栓


①打開我們的圖形

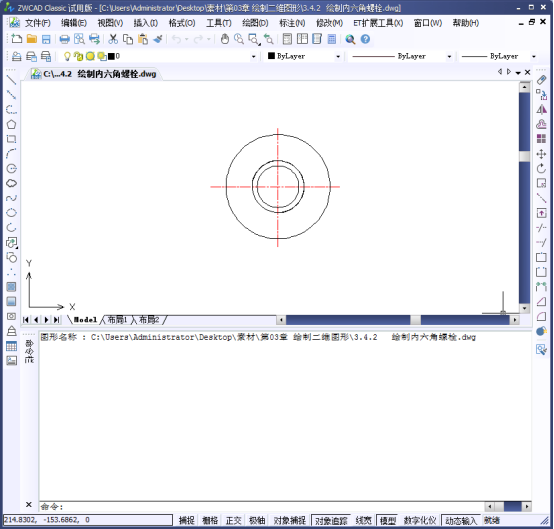

CAD如何繪制正多邊形

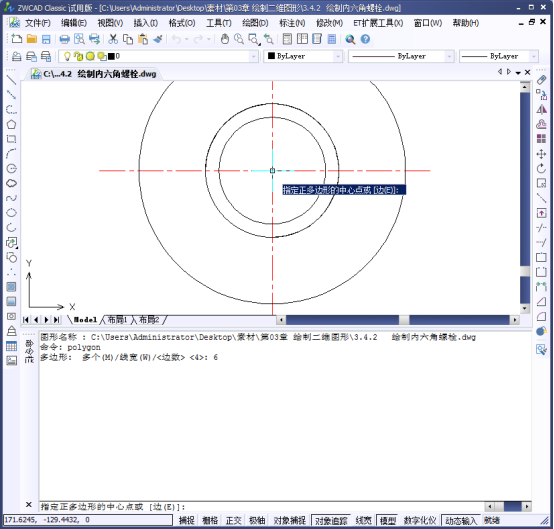

②選擇【繪圖】--【正多邊形】菜單命令,我們繪制一個6邊形的正多邊形,將圓心定好。


CAD如何繪制正多邊形

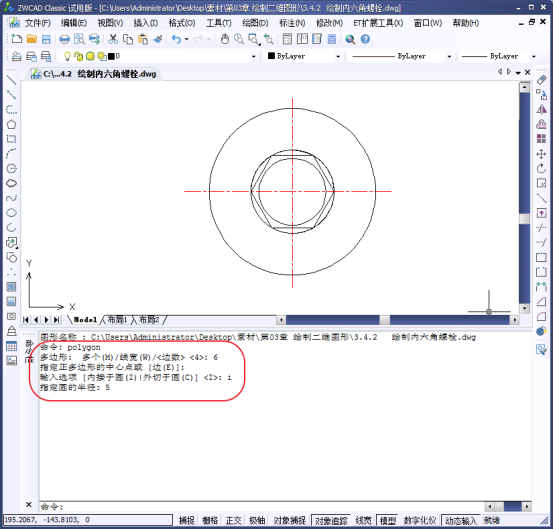

③定好圓心后,我們選擇內接于圓,且圓的半徑為5。


CAD如何繪制正多邊形


2.外切于圓的多邊形

外切于圓的正多邊形,主要通過輸入正多邊形的邊數、內切圓的圓心位置和內切圓的半徑來繪制,內切圓的半徑即為正多邊形中心點到各邊中心的距離。



我們看看外六角螺栓怎么畫,和內六角有何區別,參考下圖。

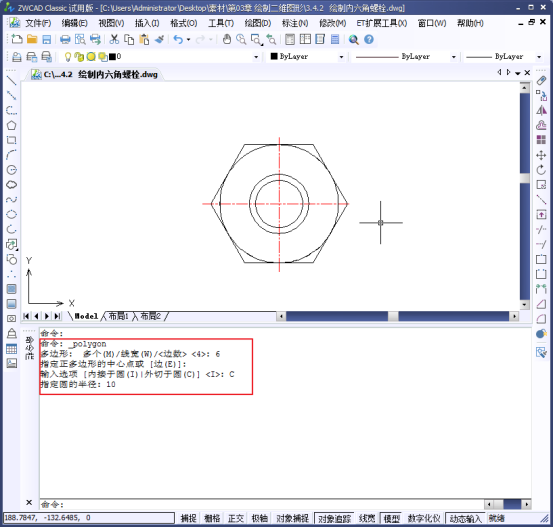

①我們還是沿用一開始的圓環素材,然后進行正多邊形的命令。我們繪制以個半徑為10的外切于圓的正六邊形,詳情步驟,參考下圖。


CAD如何繪制正多邊形


3.邊長法

如果知道正多邊形的邊長和邊數,我們就可以使用邊長法來繪制正多邊形。輸入邊數和某條邊的起點和終點,CAD都可以自動生成所需的多邊形。


那么我們來看看怎么繪制正多邊形吧。


①打開我們的中望CAD,新建一個空白的文件。

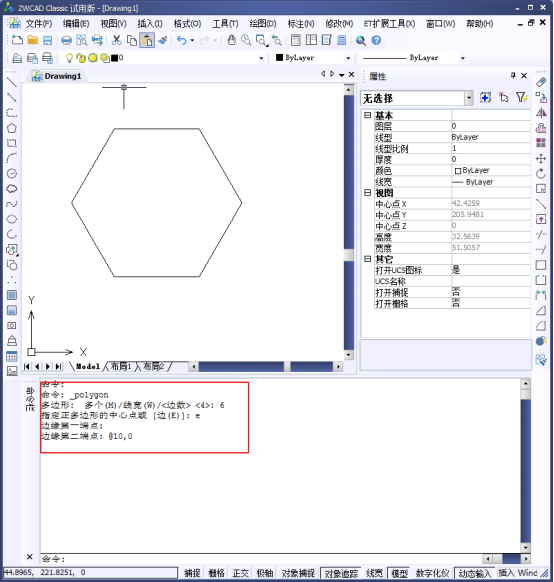

②選擇【繪圖】--【正多邊形】菜單命令,繪制一個邊長為10的正六邊形,命令操作參考下圖。


CAD如何繪制正多邊形
