在CAD中線型是沿著圖形顯示的線、點和間隔（窗格）組成的圖樣。在繪制對象時，將對象設置為不同的線型，可以方便對象間的互相區分，使徒行也易于觀看。CAD的線型定義保存在“*.lin”的線型庫文件中，其自帶的線型庫為“zcad.lin”中，一個LIN文件可以包含多個線型的定義。用戶可以將線型添加到現有的LIN文件中，也可以創建自己的LIN文件。
一：修改圖層線型
修改圖層線型需要調用【圖層特性管理器】選項板。
實例：修改【中心線】圖層線型
1.我們打開中望CAD和我們準備好的元素文件，

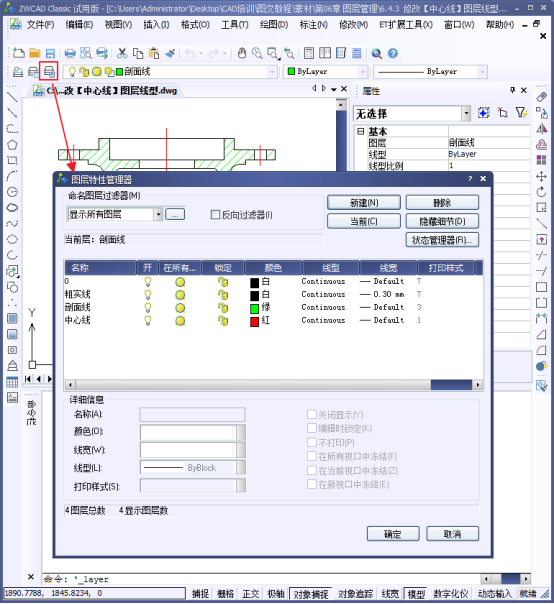

2.我們點擊【圖層特性管理器】的快捷鍵，

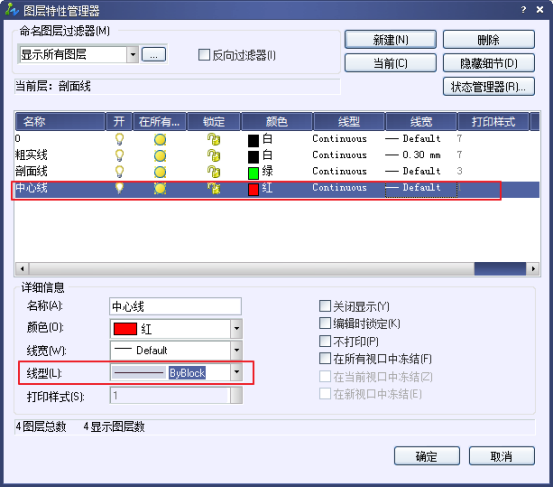

3.點擊【中心線】圖層的【線型】，

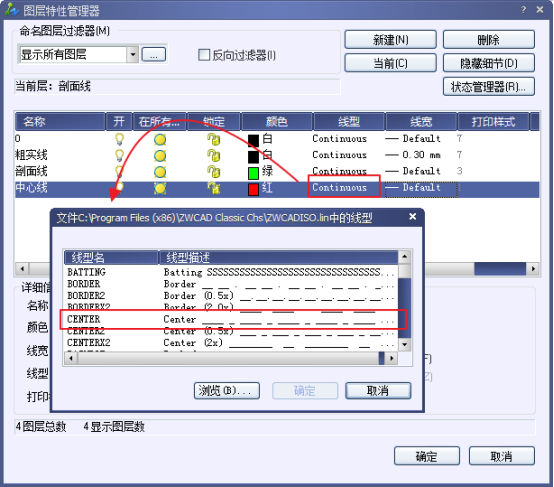

4. 然后我們點擊中心線的線型加載更多的線型選擇，選擇【center】

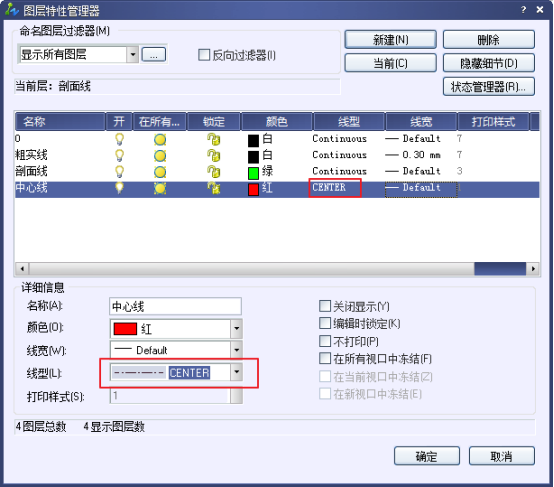

5.選擇好后，我們確定，回到【圖層特性管理器】中，我們就看到我們的中心線的線型已改變，

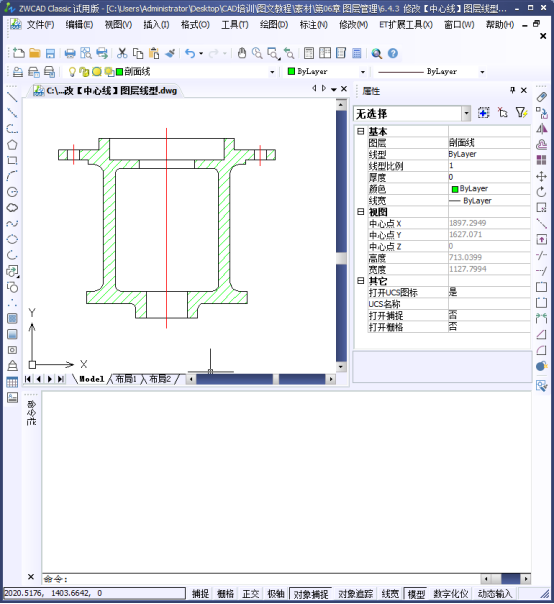

6.我們確定之后，關閉我們的對話框，就看到我們的中心線型已經更改完成。
二：修改對象線型
單獨修改某個圖形對象的線型，可以使用【特性】選項板、【快捷特性】選項板和【線型】下拉列表。步驟以及方法和修改【顏色】和【線寬】完全相同，這里就不再贅述。
