圖案填充區域內的封閉區被稱為孤島。在填充區域內有如文字、公示以及孤立的封閉圖形等特殊對象時，可以利用孤島對象斷開填充，避免在填充圖案時覆蓋一些重要的文本注釋或標記。
用戶可以通過單擊【繪圖】面板中的【漸變色】工具按鈕，系統便自動彈出【圖案填充創建】選項卡，在【選項】下來列表中選擇【孤島檢測】有【普通孤島檢測】、【外部孤島檢測】和【忽略孤島檢測】這三種填充樣式進行孤島填充。
-普通：【普通孤島檢測】是默認的填充樣式，這種樣式將從外部邊界向內填充。如果填充過程中遇到內部邊界，填充將關閉，直至遇到另一個邊界為止。
-外部：【外部孤島檢測】也是從外部邊界向內填充，并在下一個邊界處停止。
-忽略：【忽略孤島檢測】將忽略內部邊界，填充整個閉合區域。

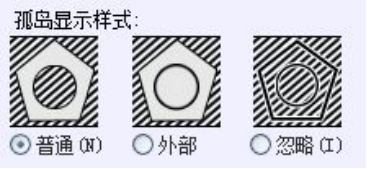

三種孤島填充選線效果參考下圖。
實例：孤島填充

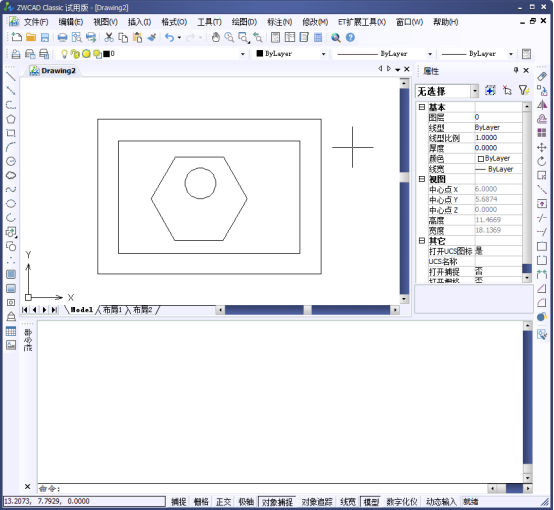

1.我們打開中望CAD和我們的素材文件。

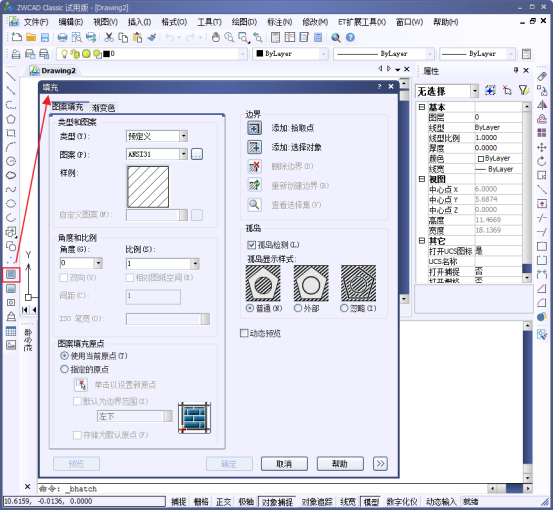

2.我們單擊左側的繪圖面板中的【圖案填充】按鈕，彈出我們的【圖案填充創建】選項卡，參考下圖。

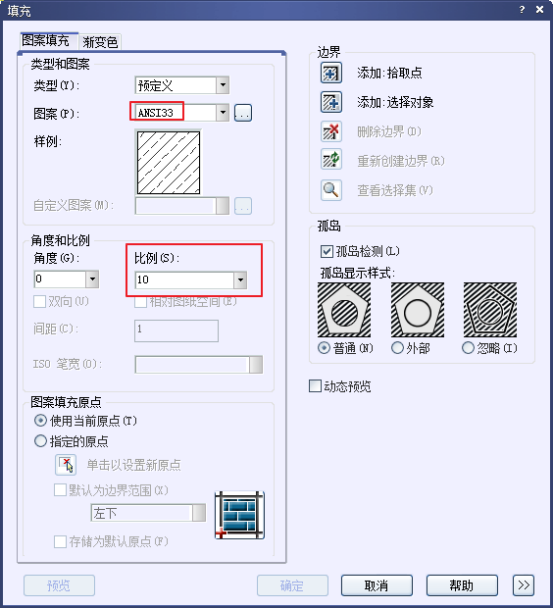

3.在【圖案填充創建】選項卡中，選擇【圖案】選擇面板下拉的【ANSI33】圖案，并將其比例設置為10。
4.然后我們點擊【拾取點】，然后選擇我們的素材文件的外圍。

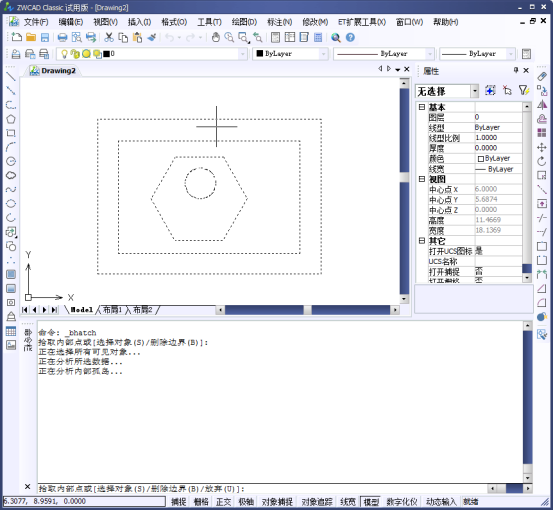

5.選中后，我們的圖形變成虛線之后，我們就可以按回車鍵，就可以再彈出我們的設置對話框，我們選擇【普通孤島檢測】

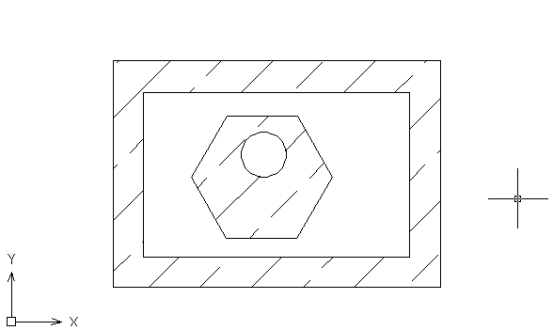

6.然后我們看看普通孤島檢測設置出的圖形。

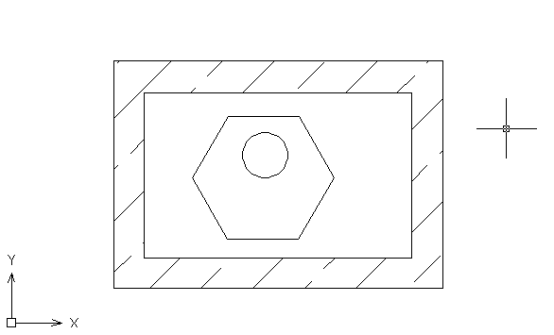

7.我們再看看選擇【外部孤島檢測】，看下圖的顯示。

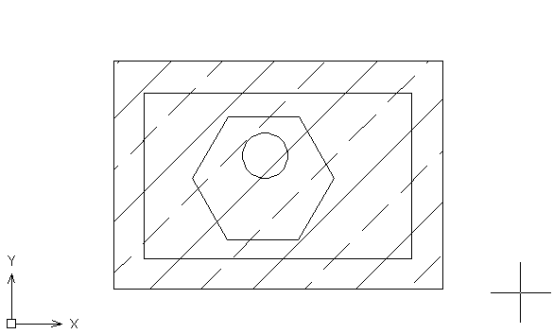

8.我們再看看選擇【忽略孤島檢測】，看下圖的顯示。
以上，我們可以看到不同的孤島填充是不同的顯示。
