CAD的面域布爾運算之差集運算和交集運算

差集運算時指在一個面域中撿取其他預置相交面域的部分,即是將一個面域從另一個面域中除去。


啟動面域的差集運算命令有如下幾種方法。

- 命令行:SUBTRACT/SU命令。

- 功能區:在【修改】選項卡中,單擊【實體編輯】面板中的【差集】按鈕。

- 工具欄:?jiǎn)螕簟緦?shí)體編輯】工具欄中的【差集】按鈕。

- 菜單欄:執行【修改】-- 【實體編輯】-- 【差集】命令。

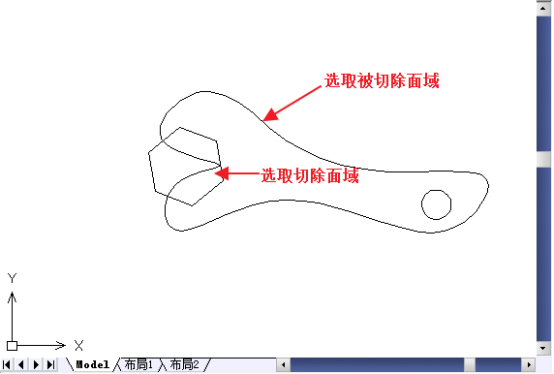

執行以上任意一種操作后,首先選取被去除的面域,然后按空格鍵并選取要去除的面域,最后按回車鍵,即可執行面域的差集運算,參考下圖。



差集運算前




差集運算后


實例:繪制機械零件

本例利用【差集】命令,繪制機械零件圖,參考下圖。

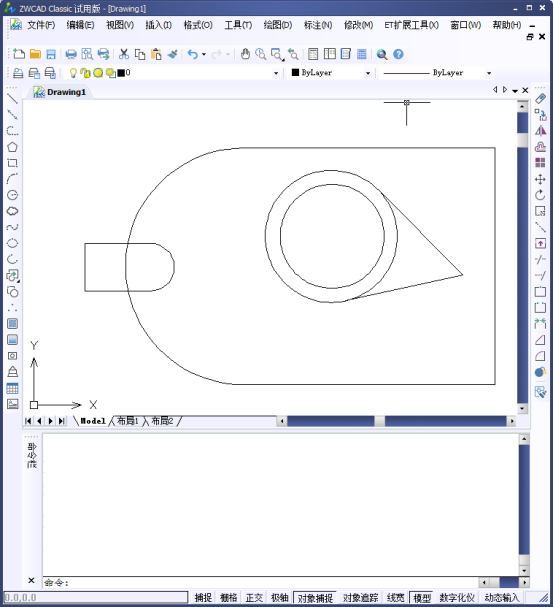

1.我們打開中望CAD和素材文件,

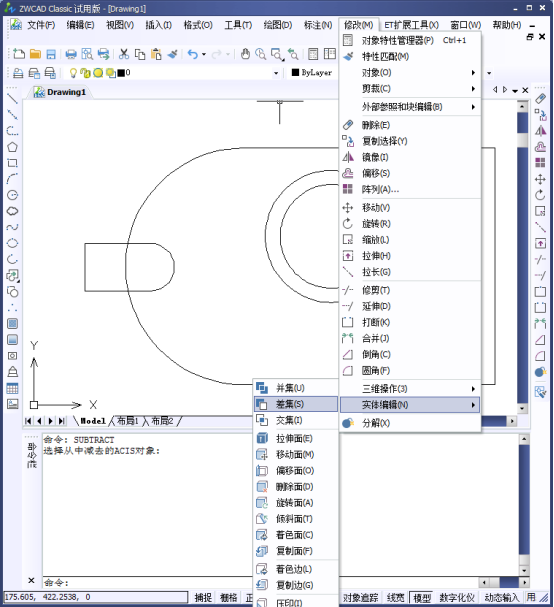

2.點擊【修改】--【實體編輯】--【差集】,或是在命令行中輸入SUBTRACT,對兩個面域進行差集運算,

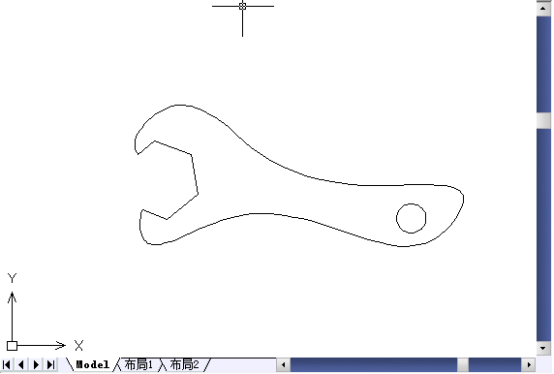

3.面域差集運算效果參考下圖。




三、交集運算

交集運算時指保留多個面域相交的公共部分,而除去其他部分的運算方式。

啟動面域的【交集】運算命令有如下幾種方法。


- 命令行:在命令行中輸入【INTERSECT/IN】。

- 功能區:在【默認】選項卡中,單擊【實體編輯】面板中的【交集】按鈕。

- 工具欄:?jiǎn)螕簟緦?shí)體編輯】工具欄中的【交集】按鈕。

- 菜單欄:執行【修改】--【實體編輯】--【交集】命令。

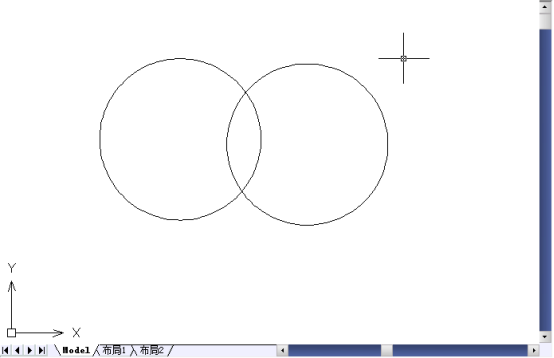

利用以上任意一種方法調用【交集】命令后,依次選取兩個相交面域并右擊鼠標即可,參考下圖。




交集運算前




交集運算后



實例:繪制葉子

本例利用【交集】命令,繪制下圖的葉子。


1.打開我們的中望CAD和我們素材文件。

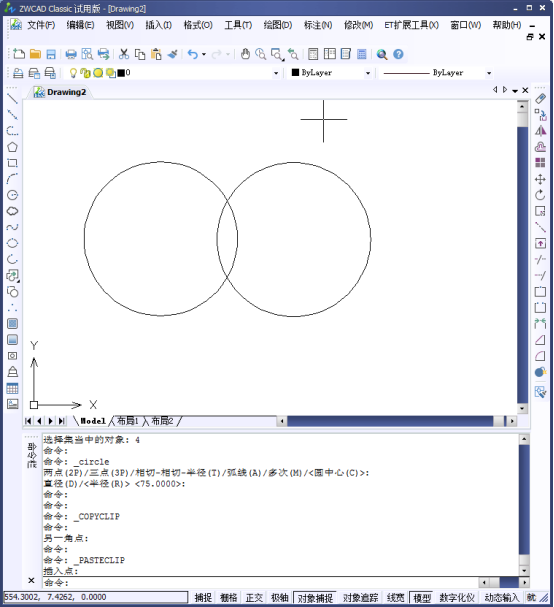

2.在命令行中輸入【IN】或是在【修改】--【實體編輯】--【交集】,對兩個面域進行交集運算,如下。

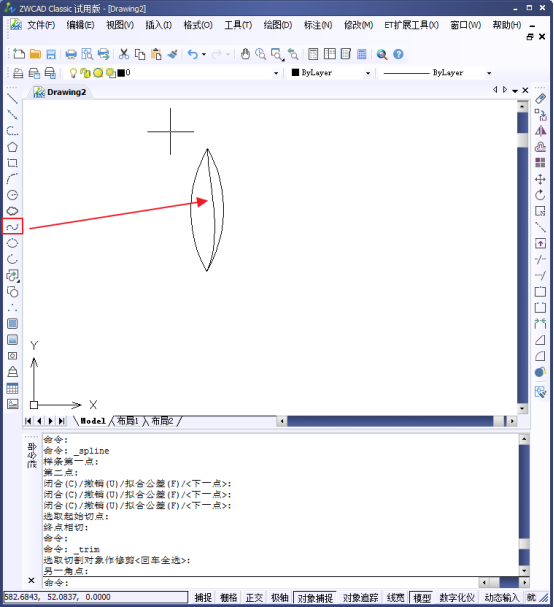

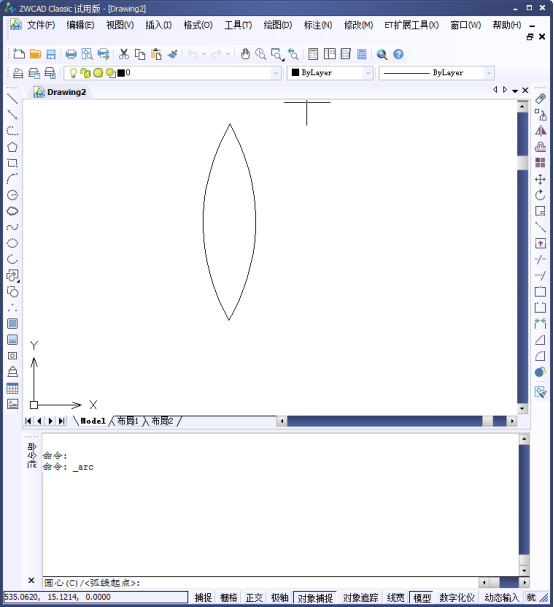

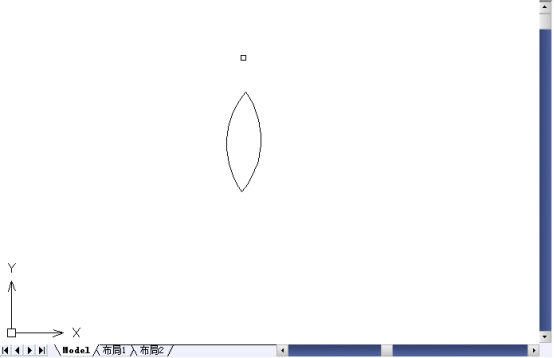

3.交集運算效果參考下圖,繼續調用SPL【樣條曲線】命令,繪制葉脈,參考下圖。

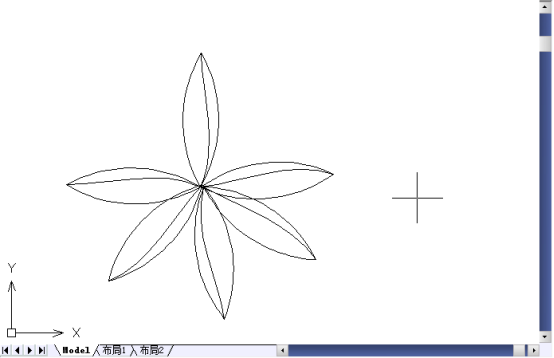

4.執行相同命令,繪制其他葉片,并移動至相應的位置,葉子完成效果參考下圖。







四、從面域中提取數據


【面域】是二維實體模型,它不但包含邊的信息,還有邊界的信心??梢岳眠@些信息計算工程屬性,如面積、質心、慣性等。


執行【工具】--【查詢】--【面域/質量特性】命令,然后選擇面域?qū)ο?,按回車鍵,系統將自動切換到【CAD文本窗口】,顯示面域?qū)ο蟮臄?shù)據特向,參考下圖。
