CAD畫三維圖的過程中,常常需要畫一個物體的垂線,但是在二維CAD中,并沒有直接畫三維垂線的功能,那么我們可以怎樣做到畫垂線呢?
下面我們以一個圓為例子,我們畫圓的三維垂線。
首先我們要打開對象捕捉,并在設置里將全部捕捉打開,同時,為了方便做出垂線,我們將正交也打開。這兩個工具都在CAD最下面的工具欄里。這里我使用的是中望CAD經典版,這個方法基本適用與所有的CAD。

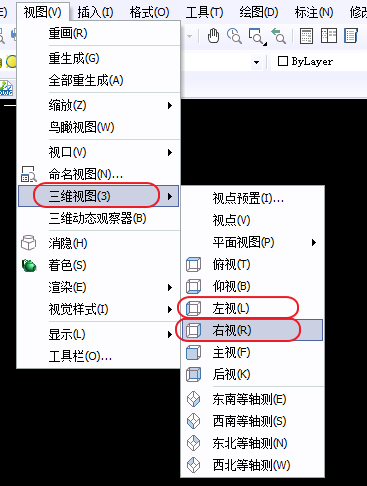

我們利用的是三視圖的關系進行繪制。我們知道,俯視圖是X、Y軸面的,我們先將視圖轉為俯視圖。

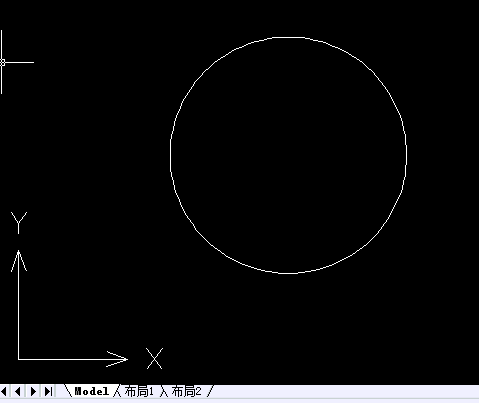

然后在俯視圖視角畫一個圓。

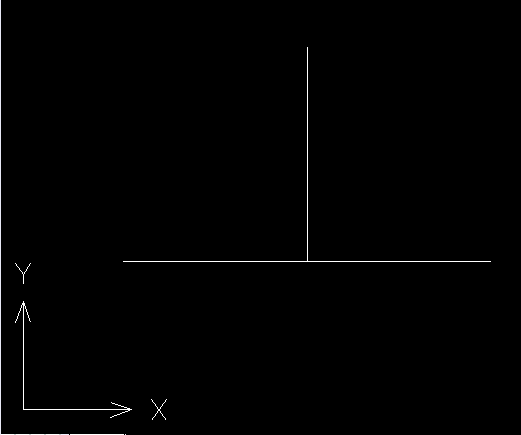

然后轉換成右視圖,我們知道,右視圖是Y、Z面的,在右視圖,圓只能看到一條直線,我們點擊捕捉到的圓心,向上畫一條垂直的直線。

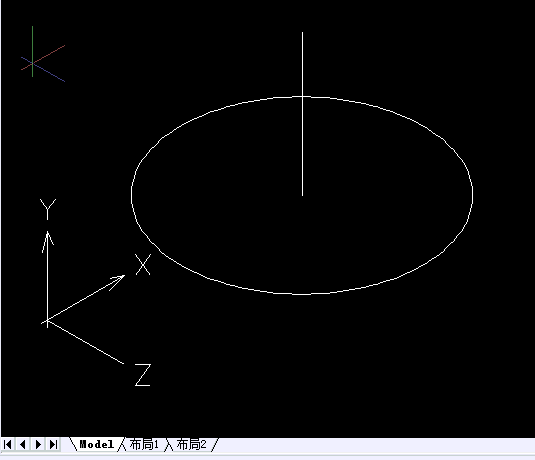

轉換東南等軸測視角,可以看到,我們已經在圓心畫了一條三維垂線。
當然,還有其他更方便的方法,歡迎大家提出。
