CAD使用填充圓環的時候,無論是選擇填充大圓還是小圓,都是把整個圓都填充了,沒有達到填充圓環的效果。針對這個問題,其實CAD的研發人員早就想到了對策,這就是孤島填充。
孤島填充是填充的一種,他可以檢測到填充區域的閉合區域,進行單獨填充或者單獨不填充。但是要注意,區域必須是閉合的,不然孤島填充無效。

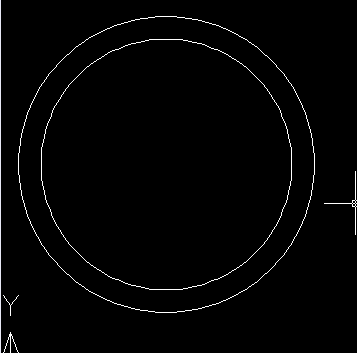

讓我們以下面的圓環為例子。
我們輸入填充命令符“hatch”,進入填充菜單。

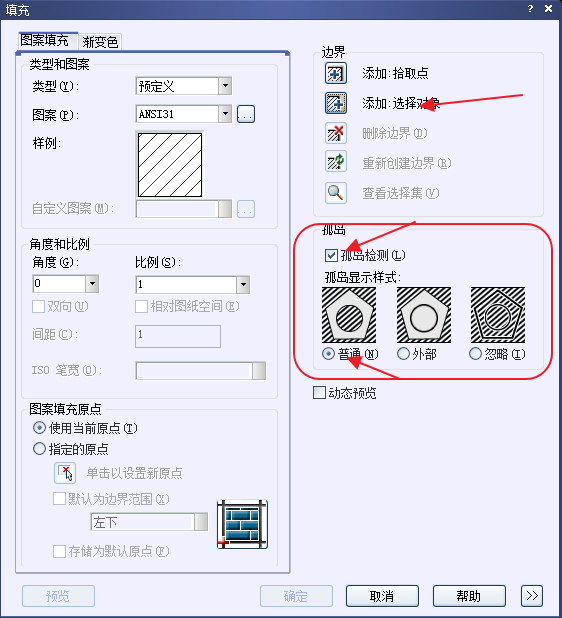

然后我們進行最關鍵的一步,把“孤島監測”勾選上,然后選擇里面的“普通”。如果只填充圓環外的區域,可以選擇“外部”。同時,我們點擊選擇對象,把兩個圓選上,右鍵,確定。
就這樣,圓環就被填充了。
