使用CAD的過程中,合并線段的操作是很常見的,合并后可以對線段進行旋轉、移動等操作。但是在合并過程中,總是合并不了線段是很讓人抓狂的,但是表面上,操作的流程并沒有錯呀,讓小編來解決你的問題。

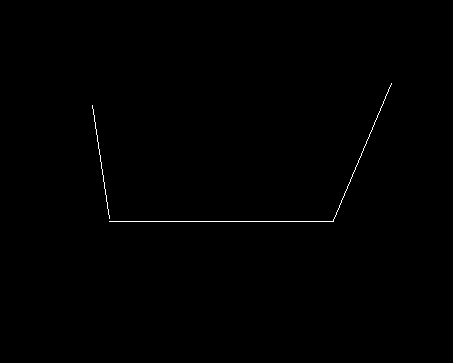

我們以下面的三條線段為例子。

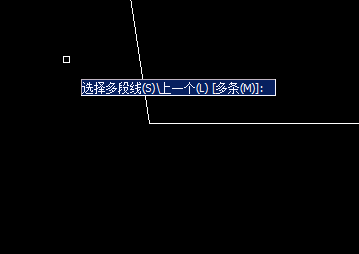

如果直接使用“join”合并命令,線段是不可以合并的,因?yàn)檫@些是直線,轉化成為多段線才可以合并。我們可以輸入“pedit”命令符,將線段先轉化為多段線。

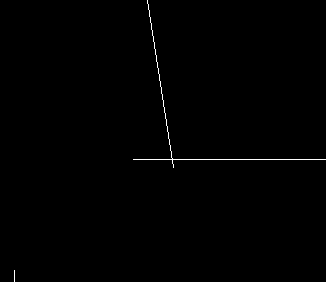

第二種,已經轉化為多段線了。但是怎么也合并不了又是怎么回事。這是因?yàn)榫€(xiàn)段沒有相連造成的。以剛才那三條線段為例子。表面看起來相連的線段,放大后一邊沒有相連,一邊已經交叉了。我們可以打開CAD最下面工具欄中的“對象捕捉”,然后點擊線段,將端點拉到與另一條端點重合的位置。
為了避免第二種情況,大家平時作圖的時候建議打開“對象捕捉”再作圖。
