CAD繪制、觀察圖形的時候,有些圖形并不是水平的,不僅看著歪脖子久了容易頸椎痛,同時由于不水平,使我們繪圖的時候空間感覺不太好,繪圖不準,所以我們需要把它們擺正。

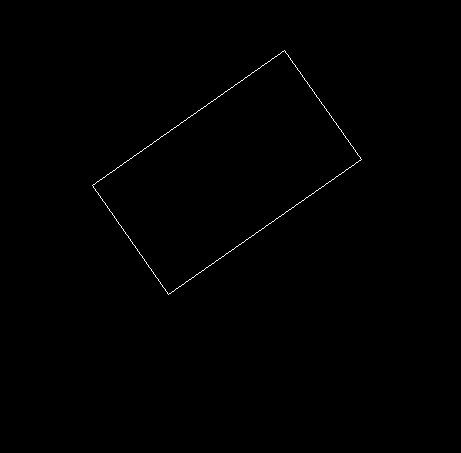

  如下圖的矩形為例子。

CAD擺正歪了的圖形

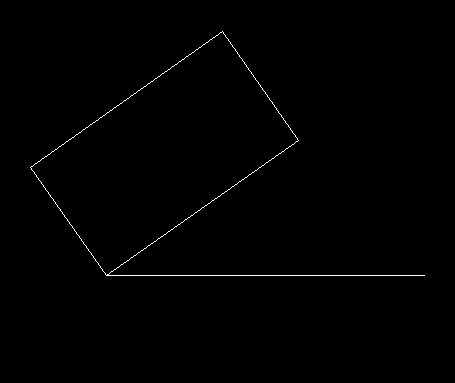

  為了更好的把圖形擺正,我們先在CAD做下面的工具欄中打開正交,繪制一條以矩形端點為起點的水平線,然后記得把正交關掉,不然旋轉不了水平。

CAD擺正歪了的圖形

CAD擺正歪了的圖形

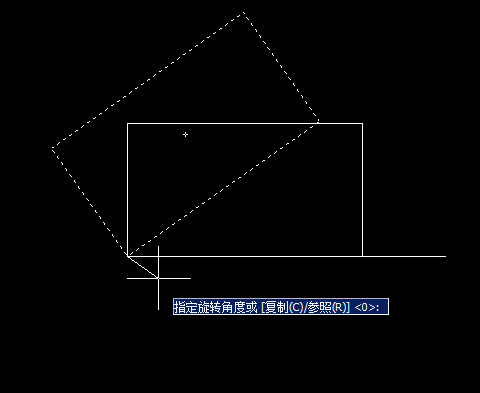

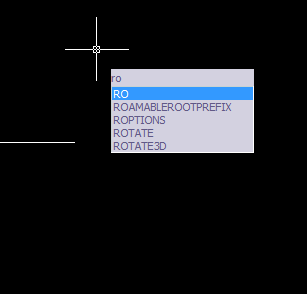

  第一種方法:輸入命令符“RO”,旋轉矩形為對象,右鍵確定,然后移動邊與水平線重合,這樣,矩形就擺正了。

CAD擺正歪了的圖形

CAD擺正歪了的圖形

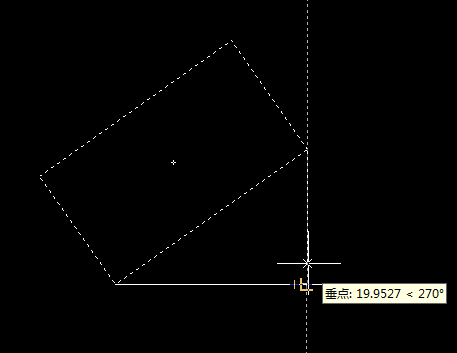

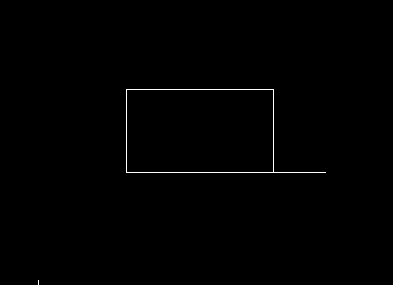

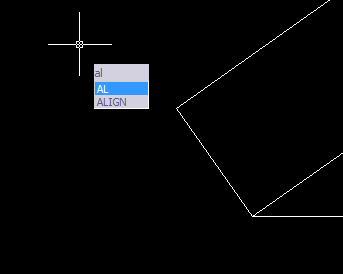

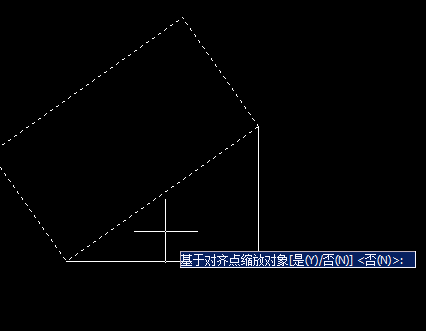

      第二種方法,輸入命令符“AL”,選擇矩形為對象,右鍵確定,然后選擇矩形最下面的點為第一原點,線段原點為第一目標點,然后選擇第二遠點,將第二目標點選擇在直線上。對于其他圖形也一樣,選擇一條直線與水平線重合,或者選擇兩個在一條直線的點與水平線重合。然后就到了比較重要的一步,CAD軟件詢問要不要“對齊點縮小對象”,為了圖形保持原樣,我們選擇否。

CAD擺正歪了的圖形

CAD擺正歪了的圖形

CAD擺正歪了的圖形

CAD擺正歪了的圖形
